7 CDX2 Introduction et Installation
Le lecteur de CD Naim CDX2 peut fonctionner avec son alimentation intégrée ou pour des perfor-
mances supérieures, avec une alimentation externe Naim CD 555PS ou XPS. Le schéma de branche-
ment de l’alimentation XPS est illustré en figure 11.2. Les commandes et le fonctionnement du
lecteur de CD sont décrits aux Sections 16, 17 et 18.
Le lecteur CDX2 doit être installé sur un support de matériel dédié, prévu pour une telle utilisation.
Pour améliorer la qualité sonore, le lecteur est muni de pieds en métal dur qui risquent de détériorer
les surfaces fragiles sur lesquelles ils reposent. Eviter de placer le lecteur directement sur un autre
appareil Naim Audio. Veiller à installer le lecteur bien de niveau.
Le CDX2 est équipé à la fois d’une sortie analogique et d’une sortie numérique S/PDIF, sélection-
nable à l’aide d’un interrupteur sur le panneau arrière.
Une vis de transport située en-dessous du boîtier du CDX2 doit être retirée avant d’utiliser
l’appareil, et doit être remise en place en cas de déplacement ou d’emballage du lecteur pour
expédition. La vis de transport ne doit être utilisée sur aucun autre appareil Naim. Il ne faut pas
retourner le lecteur pour enlever la vis de transport, ni à aucun moment lorsque la vis est retirée.
Le lecteur (et son alimentation le cas échéant) doivent être installés dans leurs positions définitives
avant de brancher les câbles et de les mettre sous tension. Vérifier que les amplificateurs de puis-
sance sont éteints et que le volume du préamplificateur est diminué avant d’allumer le lecteur (ou
l’alimentation externe). Le bouton de marche/arrêt du lecteur est situé sur la face arrière du boîtier.
Les boutons de marche/arrêt des alimentations, sont situés sur leurs façades.
Le lecteur et son alimentation sont lourds et il faut faire attention pour les soulever ou les déplacer.
Il faut vérifier que la surface devant recevoir ces appareils est bien capable de soutenir leur poids.
CDX2
Note : Les prises de sorties RCA et DIN ne doivent pas être
connectées en même temps.
Note : L’entrée télécommande (remote in) est destinée à
accepter les signaux de contrôle externe pour applications multi-
room. Contactez votre revendeur ou Naim Audio directement
pour de plus amples informations.
Note : L’interface RS232 en option peut fournir un contrôle
externe de l’appareil pour des installations personnalisées.
Contactez votre revendeur ou Naim Audio directement pour de
plus amples informations.

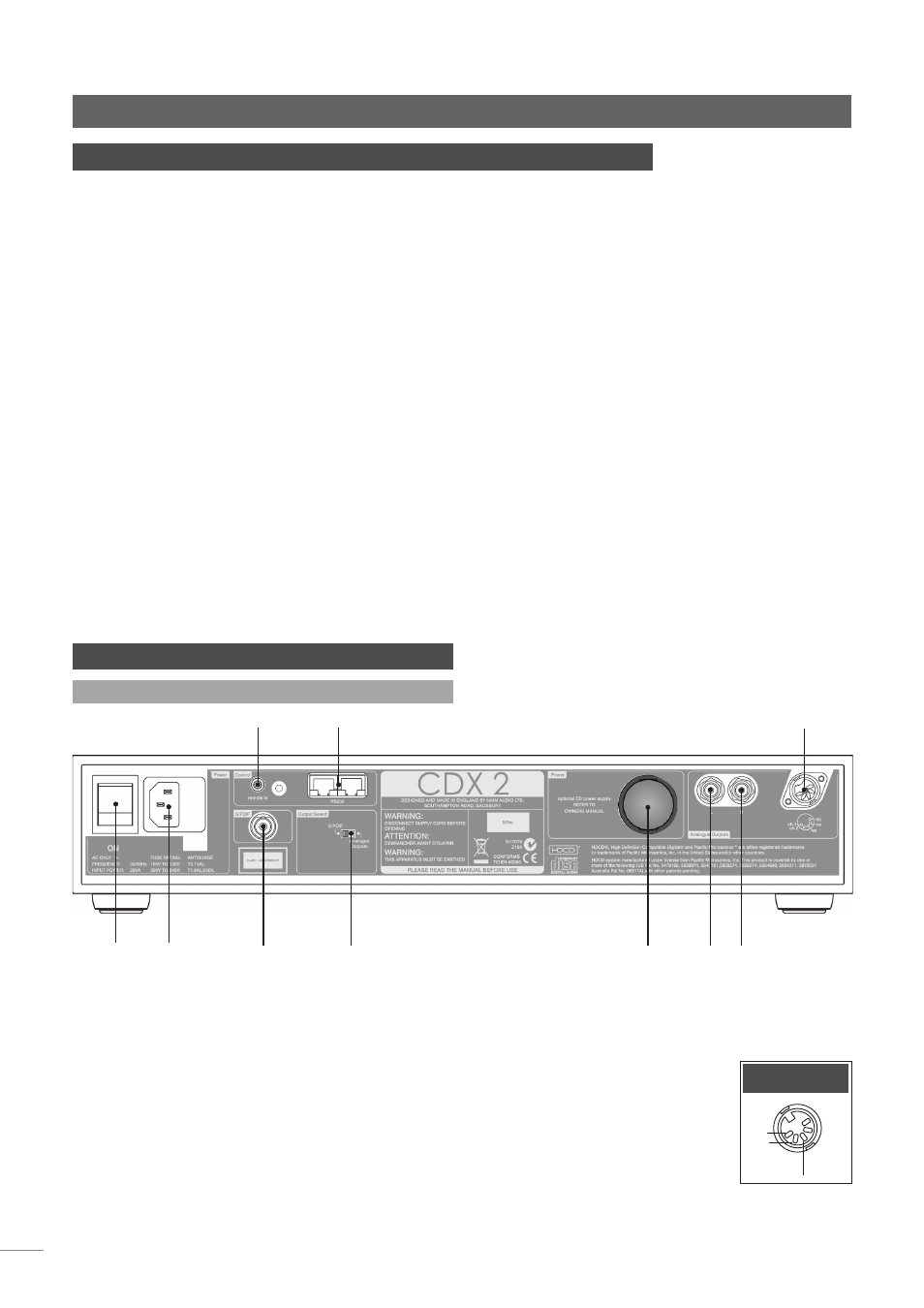

8 Branchements CDX2
8.1 Face arrière
Interface RS232
Sortie
numérique
S/PDIF
Sortie
RCA G
Sortie
RCA D
Entrée secteur
et fusible
Interrupteur
M/A
Entrée mise à niveau
alimentation (cavalier en
place)
Sortie
DIN Entrée télécommande
ch 1
nég
ch 2
Sortie DIN
CDX2
Interrupteur pour option
numérique/analogique
