Page 6: Cd555, 5 branchements cd555
F4
Note :
L’entrée RC5 est conçue pour recevoir les signaux de
commande externes pour les installations multi-pièces. Pour
de plus amples renseignements, veuillez contacter votre
revendeur ou directement Naim Audio. La prise optionnelle
d’interface RJ45 comm. permet de commander le lecteur à
distance dans les installations personnalisées. Pour de plus
amples renseignements, veuillez contacter votre revendeur ou
directement Naim Audio.
CD555

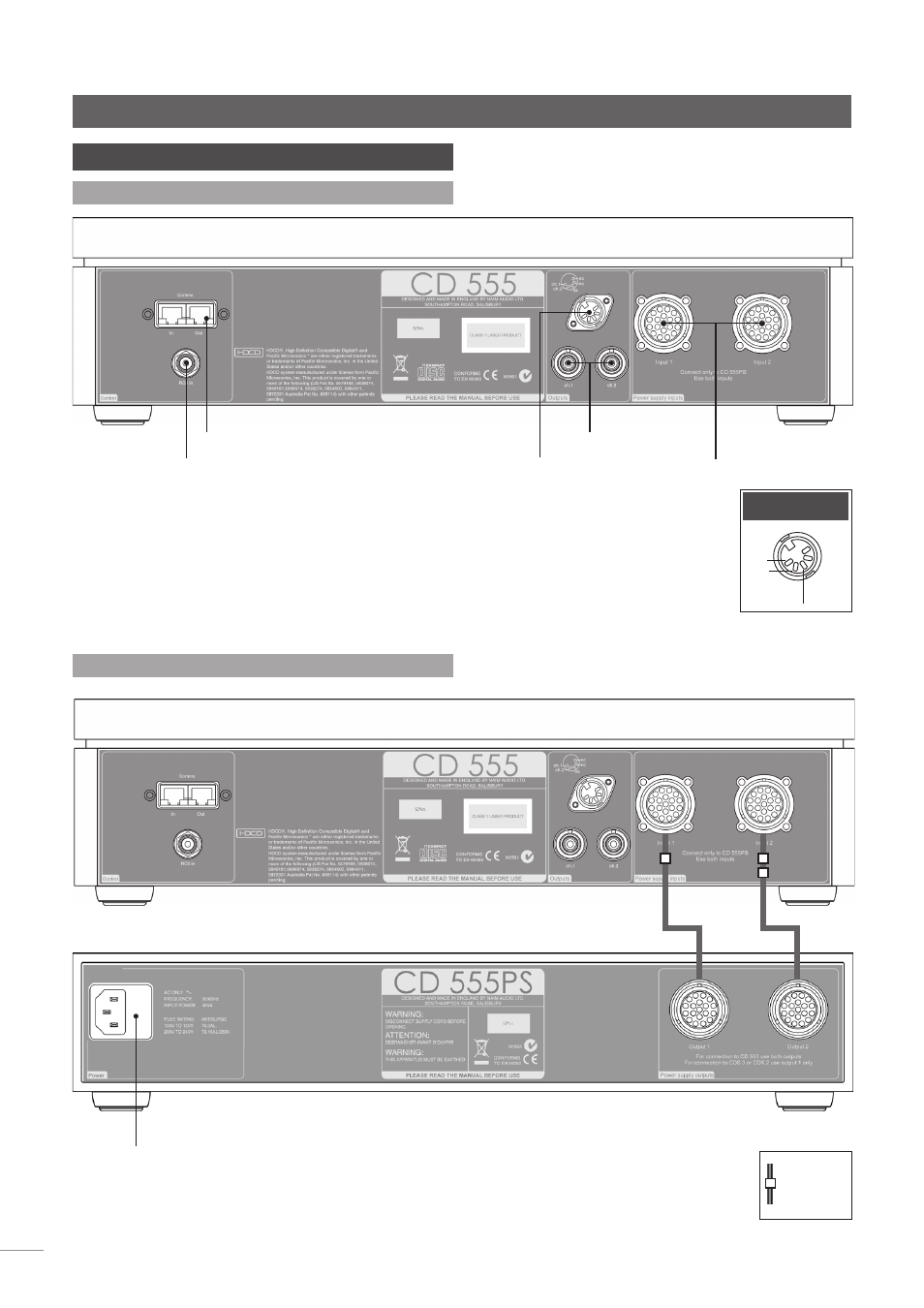

5 Branchements CD555
5.1 Face arrière
Entrée RC5
Interface comm
Sortie DIN
Sortie RCA
gauche (ch 1) et
droite (ch 2)
Entrées alimenta-
tion CD555PS
5.2 CD555 relié au CD555PS
Entrée secteur
et fusible
Gaine
d’indication
d’orientation
du câble
Câble CD
Burndy 1
Câble CD
Burndy 2
ch 1
nég
ch 2
Sortie DIN
CD555
Note :
Pour relier le CD555 au CD555PS, il faut deux câbles
Burndy différents. Le câble 1, qui est marqué d’une seule
bande d’identification sur sa gaine d’orientation, relie les
prises femelles 1, et le câble 2, qui est marqué de deux bandes
d’identification sur sa gaine d’identification, relie les prises
femelles 2.
Note :
Les prises de sorties
RCA et DIN ne doivent pas
être connectées en même
temps.
