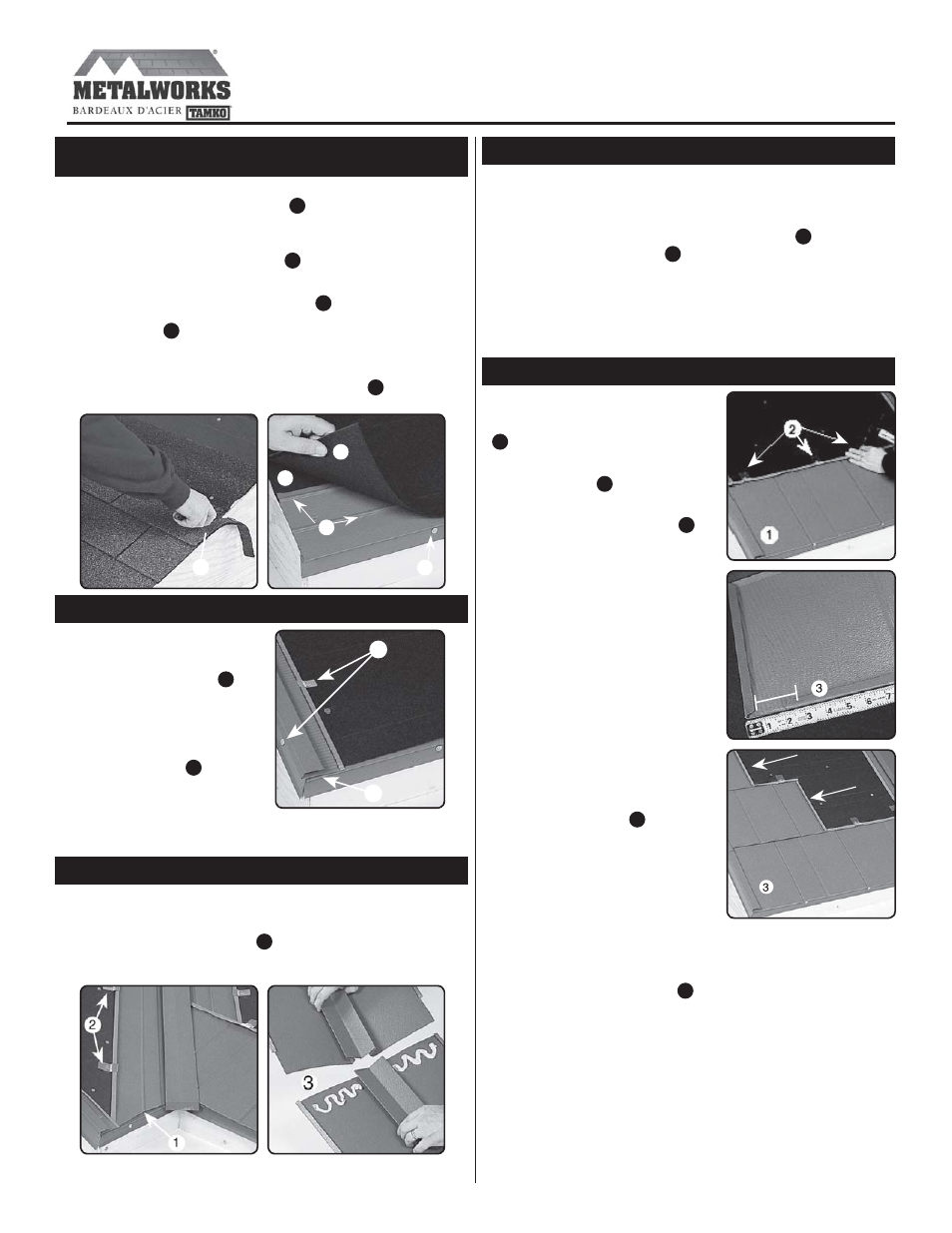

DIRECTIVES D’APPLICATION
Solin de départ/de débord de toit
Guide d’installation — bardeaux d’acier
Page 2
• Coupez ce qui dépasse des bardeaux existants par rapport à la bordure
de toit, aux débords de toit et aux pignons. (Pour réfections de toiture
seulement)
• Appliquez d’abord un rang pleine largeur de sous-couche au débord de
toit (tant sur les toitures neuves que sur les bardeaux existants), et installez
ensuite le solin de départ METALWORKS. (Appliquez une sous-couche
métal-tuile TW ou une sous-couche TW sur la construction neuve.)
• Fixez la bande de départ avec 2 rangées de clous/vis à 18 po c. à c.,
décalées en quinconce, entre les deux rangées. Fixez les attaches à
travers la face verticale de la bande de départ jusque dans la bordure de
toit, à 18 po c. à c.
• Faites chevaucher le solin de départ d’au moins 2 po aux joints.
• Appliquez la sous-couche sur toute la toiture (toiture neuve ou sur
bardeaux existants) et faites-la chevaucher sur le solin de départ; posez
une seconde épaisseur de sous-couche au débord de toit.
(Voir la section Sous-couche et protection contre la glace/pluie, en p. 1).
• Placez une bride de fixation sur un côté du solin de noue, et fixez
celui-ci. Ensuite, exercez une pression sur le solin, placez une bride de
fixation du côté opposé, et fixez le solin jusqu’à ce qu’il soit bien calé en
place. Ne clouez/vissez pas à travers le solin.
• Installez le solin de noue avec des attaches à 18 po c. à c.
• Pour joindre deux solins de noue, faites glisser le solin supérieur par-
dessus le solin inférieur, en les chevauchant de 2 po. Appliquez du scellant
à l’uréthane monocomposé de qualité construction à tous les joints.
• Là où deux solins de noue se rencontrent à un faîte, coupez à onglet les
solins de manière à ce qu’ils soient affleurants avec le faîte, à la jonction
des deux solins, et recouvrez d’une bande de scellement d’arêtier et
de faîte.
• Installez maintenant le solin de
pignon METALWORKS sur la sous-
couche, à l’inclinaison et sur la bande
de départ, au débord de toit.
• Installez les solins de pignon, au
moyen de brides de fixation à 24 po c.
à c. Placez l’attache dans le trou près
du bas de la bride. Fixez de face à
travers le côté inclinaison du solin de
pignon, à 24 po c. à c.
• Pour joindre les solins de pignon,
taillez le solin supérieur et glissez-le
par-dessus le solin inférieur, en les
faisant chevaucher de 1 1/2 po. Le solin de pignon sur une lucarne doit
être coupé à onglet pour bien s’ajuster.
Détail de la noue
Détail du pignon/de l’inclinaison
Installation des bardeaux
Détail de la noue (suite)
• Lorsque le solin de noue METALWORKS prend fin au débord de toit,
taillez le bas de ce solin selon l’angle approprié, et sertissez-le
par-dessus le solin de départ. Coupez à onglet le solin de noue pour
l’adapter à la ligne du débord de toit.
• Aux lucarnes, le solin de noue prend fin par-dessus le dernier rang de
bardeaux sous le débord de toit de la lucarne.
1
5
4
2
3
2
1
2 po
Vue de l’arrière
du bardeau
1
1
1
1
2
2
2
2
3
3
3
3
4
5
• Commencez l’installation des bardeaux au
coin inférieur gauche de la partie courante
de la toiture avec un bardeau complet.
Pour ce premier bardeau, coupez une
encoche de 2 po dans le retour de la lèvre
de blocage inférieure pour que l’eau puisse
s’écouler librement.
• Enclenchez le premier rang au solin de
départ, et fixez-le en place avec des brides
de fixation (min. de 3 par bardeau).
Placez l’attache dans le trou près du bas
de la bride de fixation.
• Enclenchez le bardeau suivant, puis chacun
des autres en engageant le côté gauche
en premier, et en poussant le panneau vers
le haut pour engager la lèvre de blocage
inférieure. (Remarque : Assurez-vous que
la lèvre de blocage inférieure est engagée
à fond.)
• À l’extrémité d’un rang, alors que vous
approchez d’un solin de noue, de mur
latéral ou de pignon, coupez le côté droit
du bardeau pour qu’il s’ajuste à l’espace
résiduel, et glissez le bardeau à l’intérieur
du solin correspondant.
• Coupez une encoche de 2 po dans le
retour de la lèvre de blocage inférieure
(rive aboutée du bardeau) en alignement
avec les pignons ou les murs latéraux afin
de permettre à l’eau de s’écouler librement
(premier rang seulement).
• Les chiffres 2, 3 et 4 sont marqués en relief
sur la lèvre de blocage supérieure. Pour
commencer le deuxième rang, coupez
d’abord le bardeau au numéro 2; pour le
troisième rang, coupez au numéro 3, et
pour le quatrième rang, coupez au numéro
4. Pour entreprendre le cinquième rang,
commencez avec un bardeau complet, et poursuivez en remontant
l’inclinaison, selon la même formule.
• Lorsque vous sortez d’une noue, faites varier la longueur du bardeau pour
obtenir une apparence en quinconce. Coupez les bardeaux pour qu’ils
soient ajustés à l’angle de la noue. Le premier bardeau est de pleine
longueur. Le reste des bardeaux et des rangs qui partent de la noue sont
coupés de telle sorte que les côtés de bardeau enclenchants remontent la
pente du toit en quinconce. En calculant chacun des rangs, n’oubliez pas de
prendre en compte la quantité de bardeaux qui se trouvent dissimulés dans le
récepteur du solin de noue.
