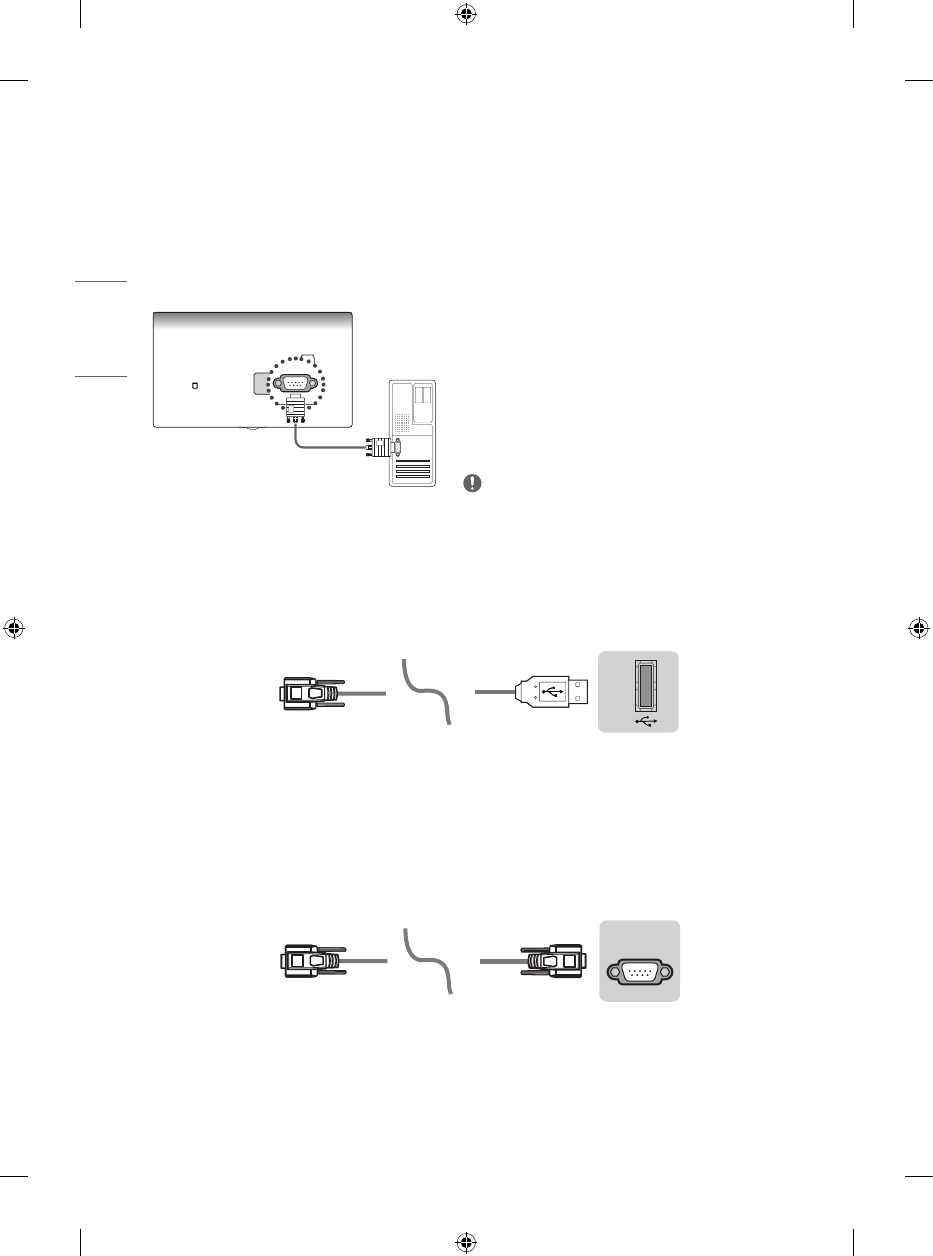

CONFIGURATION DU DISPOSITIF DE COMMANDE EXTERNE
* L’image présentée peut ne pas correspondre à votre téléviseur.
* Le câble n’est pas fourni.
* L’interface de connexion peut être différente de celle de votre téléviseur.
Configuration RS-232C
• Branchez la prise d’entrée de l’adaptateur USB vers port
série RS-232C sur un dispositif de commande externe
(comme un ordinateur ou un système de commande
audio-vidéo) pour commander les fonctions du produit
de façon externe.
• Reliez le port série du dispositif de commande à la
prise RS-232C située sur le panneau arrière du produit.
REMARQUE
• Le type de port de contrôle sur le téléviseur peut varier
selon les modèles.
Adaptateur USB vers port série avec câble USB
Type USB
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE) (TV)
(TV) (PC)
(TV) (PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
(ordinateur) (téléviseur)
• Le téléviseur LG est compatible avec l’adaptateur USB vers le port série à puce PL2303
(réf. fabricant : 0 x 0557, réf. produit : 0 x 2 008) qui n’est ni fabriqué ni fourni par LG.
• Vous pourrez l’acquérir auprès de distributeurs spécialisés en informatique professionnelle.
RS-232C avec câble RS-232C
Type DE9 (D-Sub à 9 broches)
USB IN
(TV)
(PC)
(PC)
RS-232C IN
(CONTROL & SERVICE) (TV)
(TV) (PC)
(TV) (PC)
SERVICE ONLY
RS-232C IN
(CONTROL & SERVICE)
RS-232C IN
(CONTROL & SERVICE)
1
3
2
1
3
2
(téléviseur) (ordinateur)
• Achetez le câble RS-232C (type DE9, D-Sub à 9 broches, femelle-femelle) pour le câble RS-232C afin d’établir la
connexion entre l’ordinateur et le téléviseur, comme il est indiqué dans le manuel.
• L’interface de connexion peut être différente de celle de votre téléviseur.
