166
Powercom
Powercom

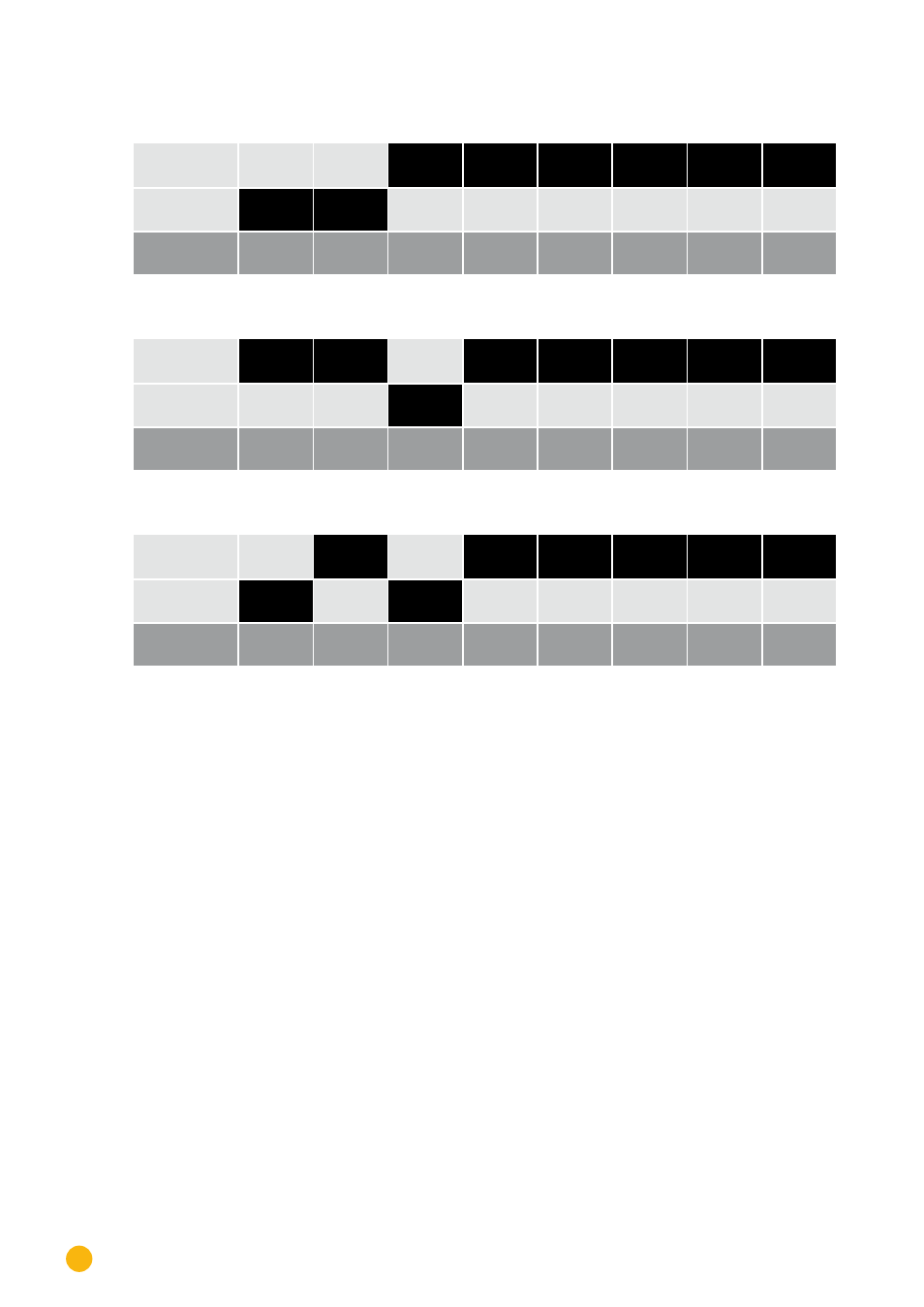

Exemple – adresse de communication 3 :
On
Off
Interrupteur
DIP
Exemple – adresse de communication 4 :
On
Off
Interrupteur
DIP
Exemple – adresse de communication 5 :
On
Off
Interrupteur
DIP
Des informations plus détaillées sont disponibles sur Internet :
http://fr.wikipedia.org/wiki/Système_binaire
Intégrer l'interface RS485
Procédure à suivre
► Monter l'interface RS485 dans l'onduleur, conformément aux instructions du manuel de la carte d'inter-
face
Relier les onduleurs par câble au Solar-Log™
Le câblage s'effectue via
•
un câble de données « BKL2 » préfabriqué (accessoire ; non compris)
ou
•
un câble de données blindé à 4 conducteurs fabriqué soi-même et un connecteur de borne plate.
