16
Connexions
Disposition RJ11
1�3 Disposition RJ11
Certains fabricants d'onduleurs utilisent des douilles RJ11 sur leurs appareils.
L'affectation des différentes broches est spécifique à chaque fabricant.
La connexion à l'interface RS485/422 B et/ou RS485 A du Solar-Log TM doit être effectuée conformément à
la description sur chaque onduleur.

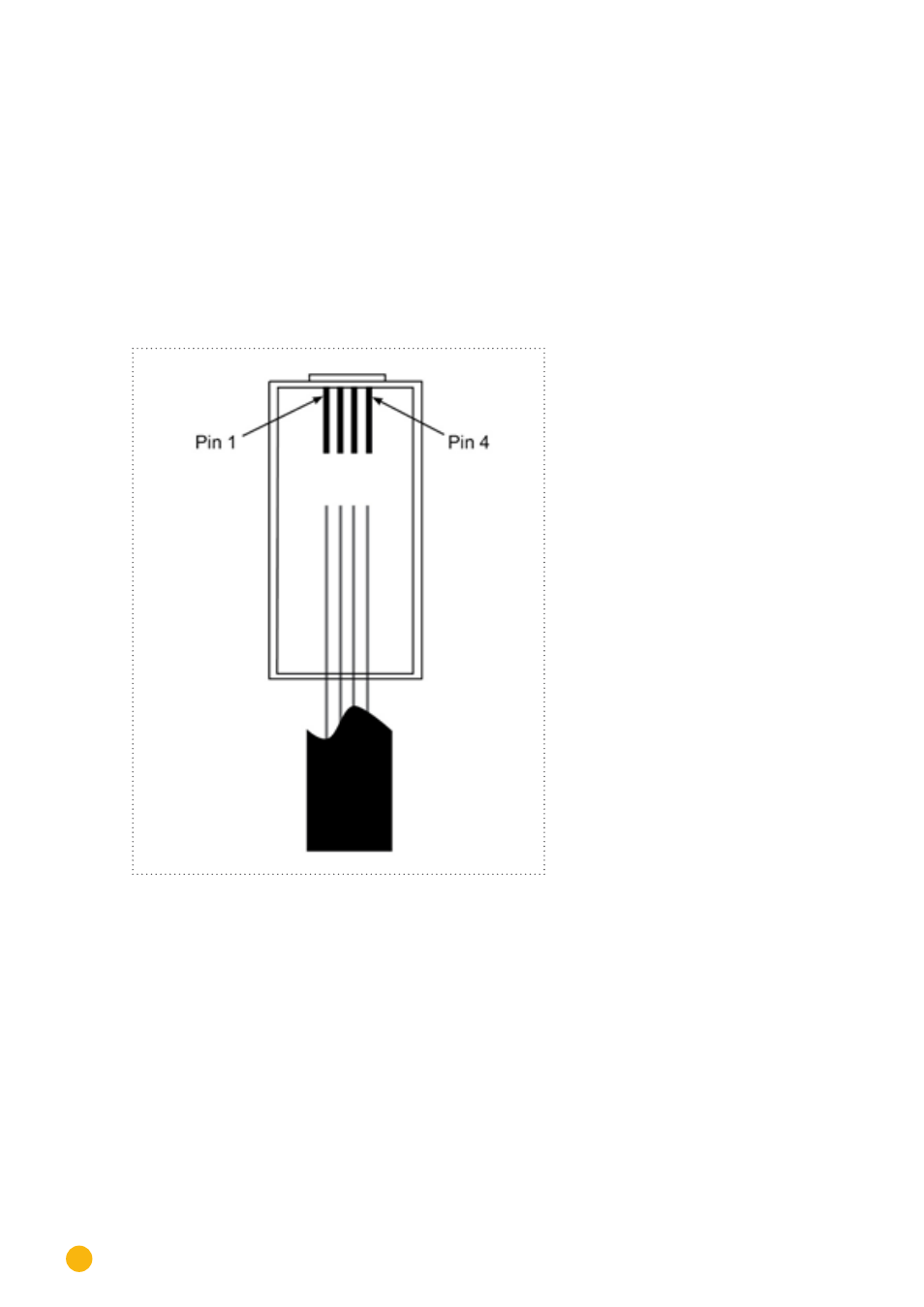

Le graphique suivant présente la numérotation des broches de la connexion RJ45.
2. Disposition des broches connecteur RJ11
Attention
Risque de dommage au niveau de l'appareil !
Le Solar-Log™ dispose également d'une douille RJ45, qui ne doit en aucun cas être reliée à
la douille RJ11 de l'onduleur !
► Connecter l'onduleur uniquement via les interfaces RS485/422 du Solar-Log™�
