Section 9 DEPANNAGE
9-11

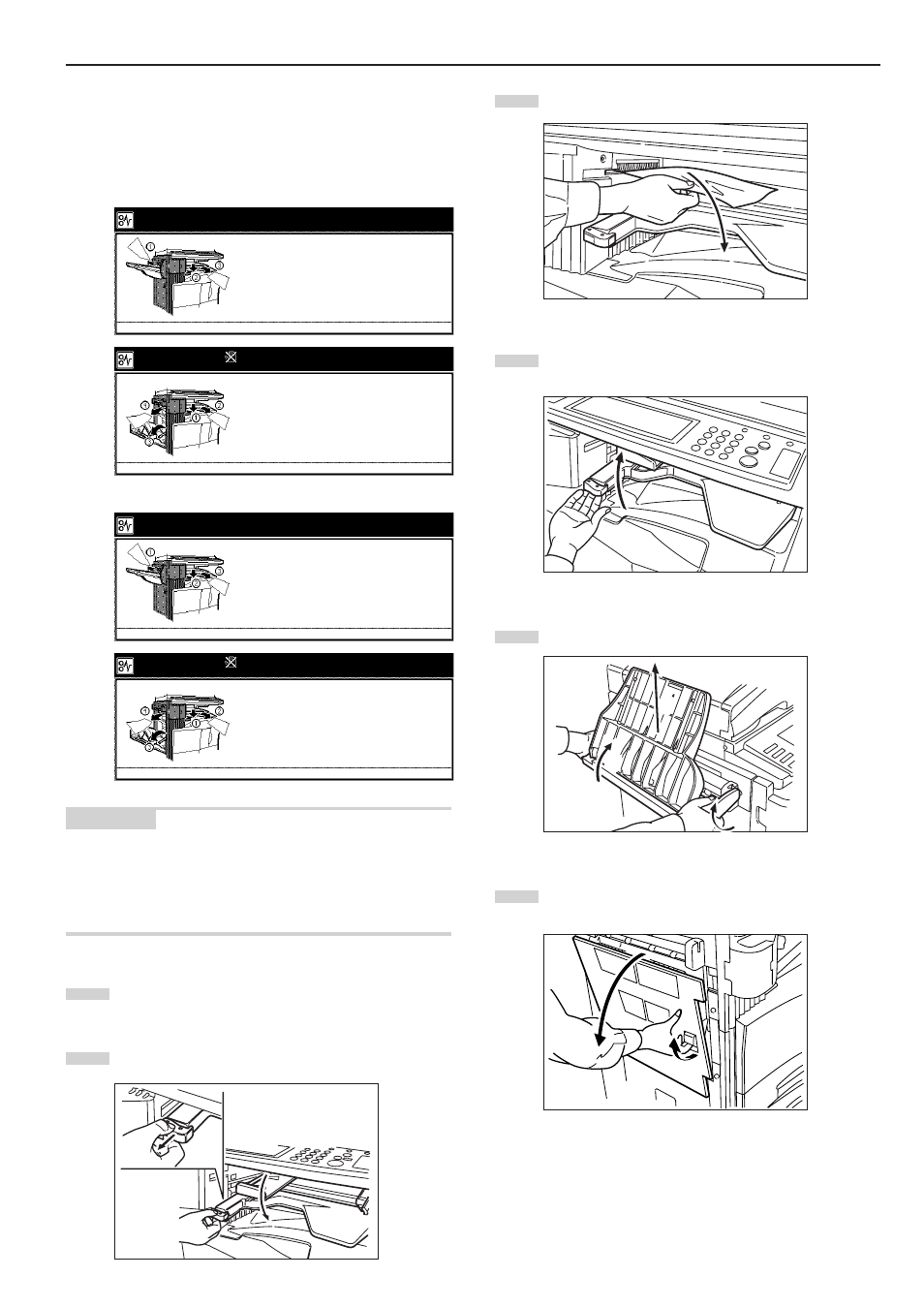

3 3 3 3 3 Papier bloqué dans le finisseur intégré (en option) (JAM 80 à
84)
Si le message ci-dessous apparaît, cela signifie qu’un bourrage s’est
produit dans le finisseur intégré. Retirer le papier bloqué en utilisant la
procédure ci-dessous.
Spécifications pouces
Mauvaise alimentation papier.
1. Enlever papier au niveau sortie module de finition
2. Abaisser le plateau du module de finition
3. Enlever le papier
4. Remettre le plateau en place
JAM 84
1. Abaisser le plateau interne du module de finition
2. Enlever le papier
3. Enlever plateau récep., ouvrir couv. gauche machine
4. Enlever le papier
5. Fermer le couvercle et remettre en place le plateau
JAM 83
Bourrage pap. Faire très attention au tambour.
Spécifications métriques
Mauvaise alimentation papier.
1. Enlever papier au niveau sortie module de finition
2. Abaisser le plateau du module de finition
3. Enlever le papier
4. Remettre le plateau en place
JAM 84
1. Abaisser le plateau interne du module de finition
2. Enlever le papier
3. Enlever plateau récep., ouvrir couv. gauche machine
4. Enlever le papier
5. Fermer le couvercle et remettre en place le plateau
JAM 83
Bourrage pap. Faire très attention au tambour.
REMARQUE
La zone du tambour située à l’intérieur du copieur est extrêmement
sensible à la crasse et aux dégâts. Lors de l’enlèvement du papier
bloqué, veiller à ne pas toucher la zone du tambour située à l’intérieur
de l’appareil avec les mains ou avec des bijoux tels que montre ou
bagues, etc.
1 Retirer le papier bloqué dans la zone de sortie du finisseur
intégré.
2 Abaisser le plateau du finisseur intégré.
3 Retirer le papier bloqué.
4 Relever le plateau du finisseur intégré afin de le remettre
dans sa position initiale.
5 Retirer le plateau.
6 Tirer la poignée de couvercle gauche 1 pour ouvrir le
couvercle gauche 1.
1
2
3
