Section 1 Télécopie
(Nom des pièces / Préparatifs / Caractéristiques
et fonctions de ce télécopieur)
Pièces du corps principal et leurs fonctions
Les explications suivantes décrivent le nom et les fonctions des pièces utilisées lorsque cet appareil est utilisé comme télécopieur. Consultez le
manuel d'utilisation de votre copieur pour les informations concernant les autres pièces de cet appareil.
z Processeurs de document
Cette unité est formée d’un chargeur de document recto-verso avec lequel vous pouvez envoyer par télécopie des originaux à une face ou à deux faces.

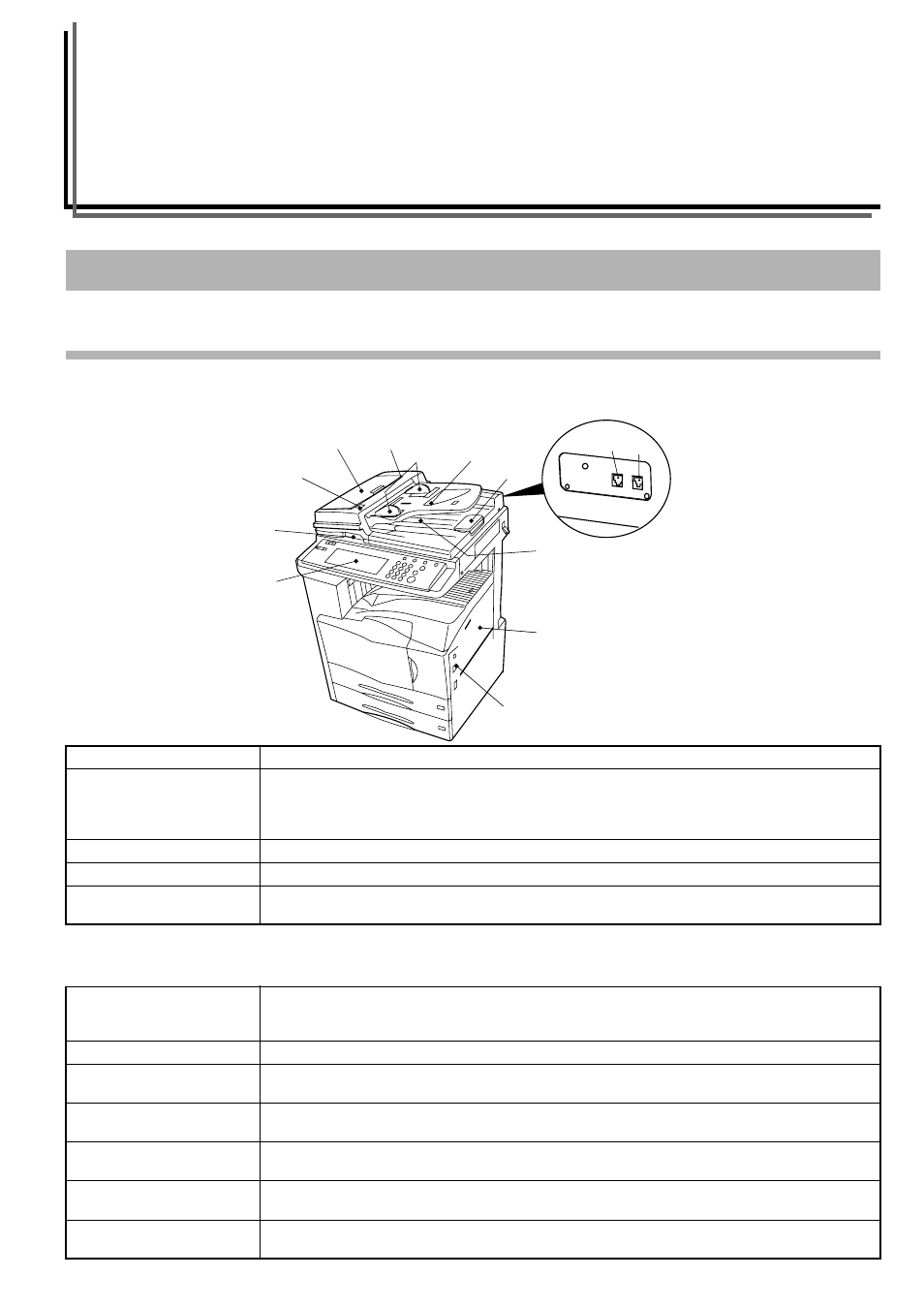

Nom des pièces
(1) Panneau de commande Utiliser le panneau de commande pour effectuer les procédures nécessaires à la communication par télécopie.
(2) Plateau de dérivation
multiple
Le papier peut également être placé dans le plateau de dérivation multiple. Afin de pouvoir utiliser le
plateau de dérivation multiple, il est nécessaire de sélectionner “Oui” ["Marche”] dans “Marche/Arrêt de
l’alimentation manuelle (Réglage du alimentation bypass)” à la page 7-16. Consultez le manuel
d'utilisation de votre copieur pour plus de détails au sujet de l'utilisation du plateau de dérivation multiple.
(3) Jack de téléphone (T) Permet de relier un téléphone acquis séparément à cet appareil.
(4) Jack de ligne (L) Permet de relier l'appareil à une ligne téléphonique à l'aide du cordon modulaire.
(5) Interrupteur principal Mettre cet interrupteur sur marche ( | ) pour effectuer les opérations de télécopie et de copie. L'affichage
de message s'allumera et le télécopieur pourra être utilisé.
(1)
(3) (4)
(5)
(6)
(7) (8)
(9)
(10)
(11)
(2)
(12)
(6) Table de document Placer les documents devant être transmis sur la table de document. Un maximum de 100 feuilles de
papier d'un format maximum de 11" x 8 1/2" [A4], ou un maximum de 70 feuilles de papier d'un format
maximum de 8 1/2" x 14" ou 11" x 17" [A3 ou Folio], peuvent être placées ensemble.
(7) Guides d'insertion d'original Régler ces guides selon la largeur des documents.
(8) Panneau de retournement
du processeur de document
Ouvrir ce panneau lorsqu'un document est coincé.
(9) Panneau d'éjection de
document
Les documents sont éjectés sur ce panneau après avoir été analysés.
(10) Guide d'éjection Ouvrir ce guide lors de la transmission de documents d'un grand format tel que 8 1/2" x 14" ou 11" x 17"
[A3 ou Folio].
(11) Levier d'ouverture du
processeur de document
Utiliser ce levier pour ouvrir et fermer le processeur de document.
(12) Indicateur de mise en
place d'original
Cet indicateur indique l'état des documents mis en place dans le processeur de document. Lorsque les
documents sont mis en place correctement, cet indicateur est allumé et vert.
