103
A PROPOS DU COPIEUR 52 P/MN
1 Vitre d'exposition
(Placer sur cette vitre un livre original ou un document du
même type qui ne peut pas être placé dans le DF.)
2 Lignes d'indication du format d'original
(Veiller à aligner l'original sur ces lignes lorsqu'on place
l'original sur la vitre d'exposition.)
3 Panneau de commande
(Commander la copie à partir de ce panneau.)
4 Plateau d'alimentation manuelle
(Placer le papier sur ce plateau pour copier sur du papier
de petit format ou des papiers colorés.)
5 Guides d'insertion
(Veiller à ce que ces guides correspondent au format du
papier lorsqu'on place le papier sur le plateau
d'alimentation manuelle.)
6 Guide de support
(Tirer ce guide vers soi pour copier sur du papier de format
A4 (vertical) ou plus grand.)
7 Panneau avant
(Ouvrir ce panneau pour remplacer une cartouche de toner
ou pour retirer du papier coincé.)
8 Panneau droit
(Ouvrir ce panneau lorsque le papier se coince dans la
section d'alimentation du papier.)
9 Tiroir 1
(Contient jusqu'à 550 feuilles de papier standard.)
0 Levier de réglage de longueur
! Levier de réglage de largeur
@ Tiroir 2
(Contient jusqu'à 550 feuilles de papier standard.)
# Grand tiroir d'alimentation papier
(Contient jusqu'à 3000 feuilles de papier standard)
$ Panneau du grand tiroir droit
(Ouvrir ce panneau si le papier se coince.)
% Panneau de retournement d'original de DF
(Ouvrir ce panneau lorsque le papier se coince dans la
section du DF.)
^ Indicateur de mise en place d'original
(L'état de l'original est affiché.
Allumé au vert: L'original est mis en place. La copie
s'enclenche lorsqu'on appuie sur la touche de départ.
Clignotant au vert: L'original n'est pas bien mis en place.
Remettre l'original bien en place.
Clignotant au rouge: Des originaux sont coincés. Retirer
tous les originaux coincés en suivant les instructions de la
page 97.)
& Guide d'insertion d'original
(Régler au format correspondant à celui de l'original pour la
mise en place dans le DF.)
* Table d'original
(Placer l'original du DF sur cette table.)
( Levier d'ouverture/fermeture du DF
(Saisir ce levier pour ouvrir et fermer le DF.)
) Panneau d'éjection d'original
(Les originaux copiés sont empilés ici.)
Ce chapitre expose les sujets spécifiques au copieur
52 p/mn. Se référer à ce chapitre, ainsi qu'aux autres
chapitres du manuel d'instructions, si l'on a acheté le
copieur 52 p/mn.
● Nomenclature du corps principal ..........................103
● Code NIP ..............................................................105
● Temps d'arrêt automatique ...................................105
● Ouverture/fermeture du panneau avant ................105
● Procédure de retrait du bourrage dans l'unité
recto/verso ............................................................105
● Spécifications ........................................................107

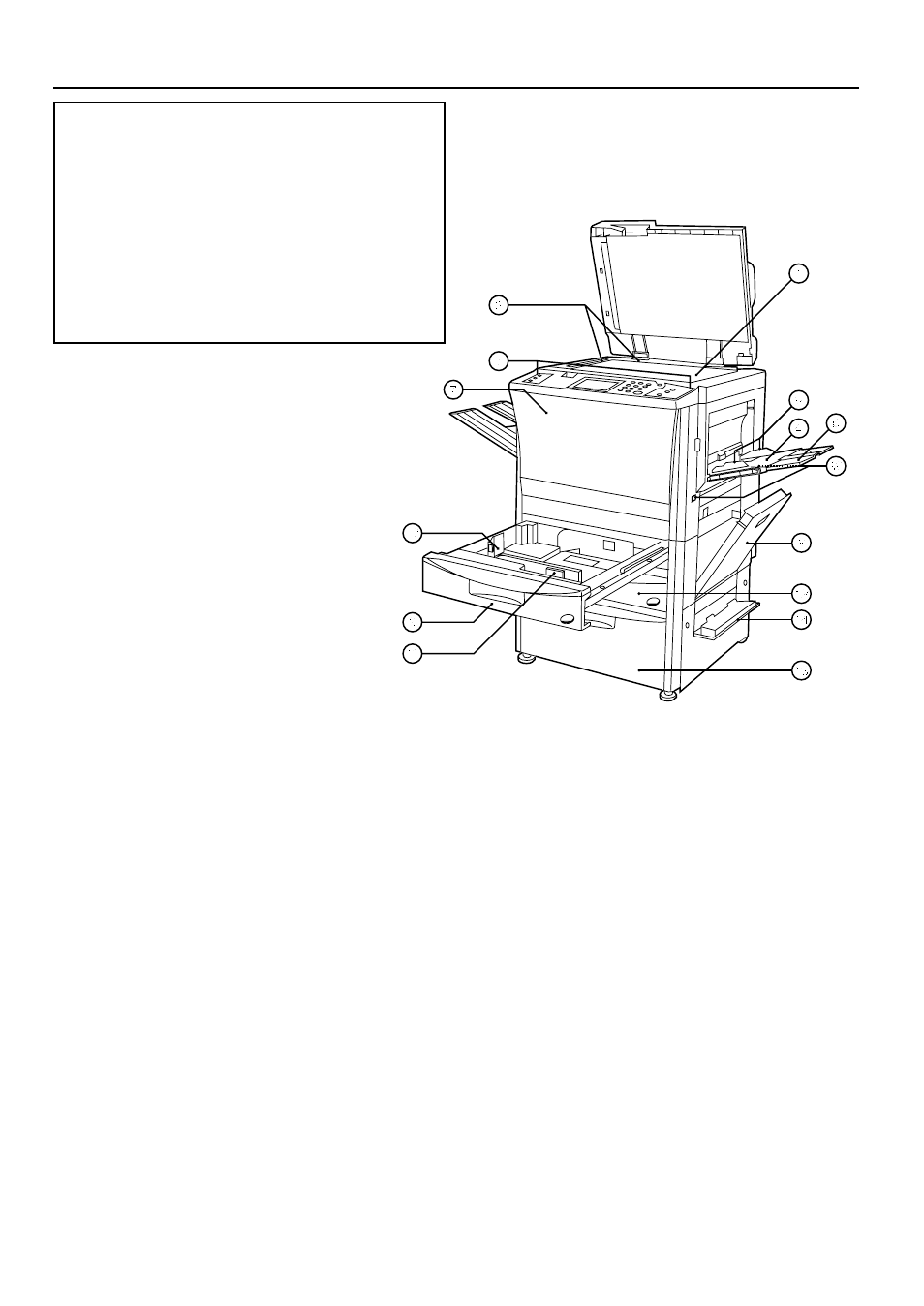

● Nomenclature du corps principal
L'illustration et les instructions figurant aux pages 7 et 8 sont
différentes pour le copieur 52 p/mn, sur les points suivants.
