7

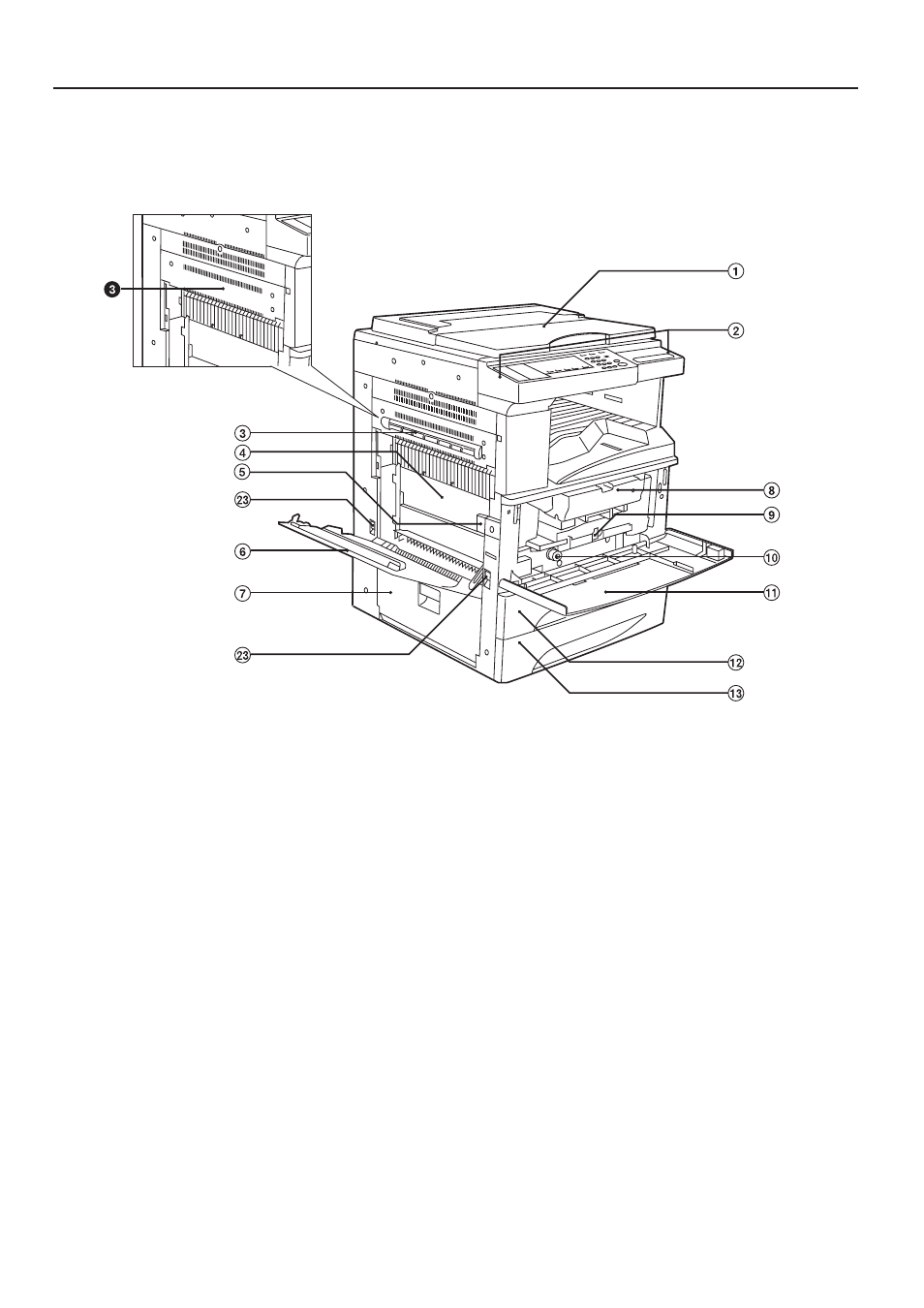

NOMENCLATURE
1 Couvercle d'original
(Ouvrir/fermer pour mettre les originaux en place sur la
vitre d’exposition. Il est muni d’une poche au-dessus pour
garder les originaux.)
2 Panneau de commande
(Contient les touches et les commandes pour faire
fonctionner le copieur.)
3 Unité d'éjection (ou unité de branchement 3 )
(La faire ressortir lorsqu'un blocage de papier se produit
dans la section d'éjection. Le copieur est équipé d'une
unité de branchement lorsque l'unité recto/verso ou le
finisseur en option est installé.)
4 Couvercle de la section du transfert de papier
5 Levier de libération du couvercle de la section du transfert
de papier
(Actionner lorsqu'un blocage de papier se produit dans la
section du transfert de papier.)
6 Couvercle gauche 1
(Ouvrir lorsqu'un blocage de papier se produit dans la
section d'alimentation papier.)
7 Couvercle gauche 2
(Ouvrir lorsqu'un blocage de papier se produit dans la
section d'alimentation papier.)
8 Cartouche de toner
9 Levier de libération de la cartouche de toner
(Actionner pour remplacer la cartouche de toner.)
0 Bouton de la section d'alimentation papier
(Actionner pour retirer le papier bloqué dans la section
d'alimentation papier.)
! Couvercle avant
(Ouvrir pour remplacer la cartouche de toner ou pour
retirer le papier bloqué.)
@ Tiroir 1
(Contient jusqu'à 550 feuilles de papier standard [papier
standard spécifié par notre société].)
# Tiroir 2
(Contient jusqu'à 550 feuilles de papier standard [papier
standard spécifié par notre société].)
$ Vitre d'exposition
(Y placer les originaux à copier. Placer les originaux face
vers le bas avec les bords alignés avec l'échelle de format
sur la gauche et à l'arrière de la vitre d'exposition.)
% Echelles de format d'original
(Veiller à aligner les originaux dessus lors de la mise en
place de l'original sur la vitre d'exposition.)
^ Section d'éjection
(1) Corps principal
