2-1
CHAPITRE 2 NOMENCLATURE

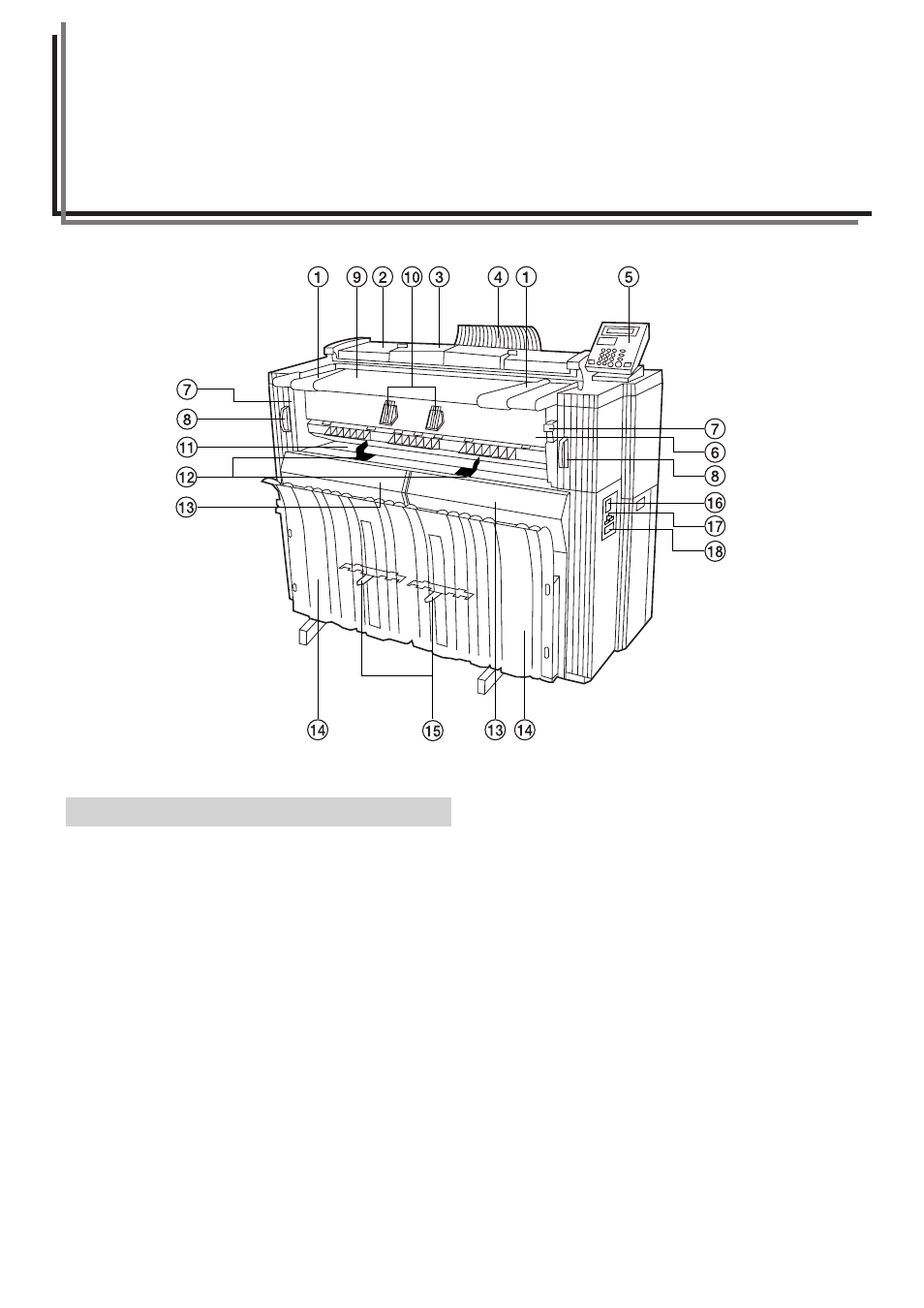

(1) Section principale
1 Guide d'original
2 Couvercle d'original
3 Couvercle de bordure avant d'original
Ouvrez ce couvercle pour placer un original avec précision.
4 Guide de récupération d'original
5 Panneau de commande
6 Couvercle d'éjection
Ouvrez ce couvercle en cas de bourrage du papier.
7 Levier de dégagement d'éjection
Actionnez ce levier en cas de bourrage du papier.
8 Levier de déverrouillage de la section principale
Actionnez ce levier en cas de bourrage du papier.
9 Plateau des originaux
0 Supports d'original
Il est possible de mettre un place un long original roulé.
! Plateau d'alimentation manuelle
@ Guide d'alimentation manuelle
# Couvercle avant
Ouvrez ce couvercle pour mettre en place un rouleau de papier ou
en cas de bourrage du papier.
$ Plateau des copies
Les copies sont expulsées dans ce plateau.
% Plaque de support du plateau des copies
Réglez-la en fonction du format de papier à copier.
^ Interrupteur d'alimentation principal
& Totalisateur général
Il indique la longueur de papier produite.
* Fente d'introduction du compteur clé
Lorsqu'un compteur clé (en option) est installé, placez le compteur
clé dans cette fente.
