4- Refermez le couvercle.

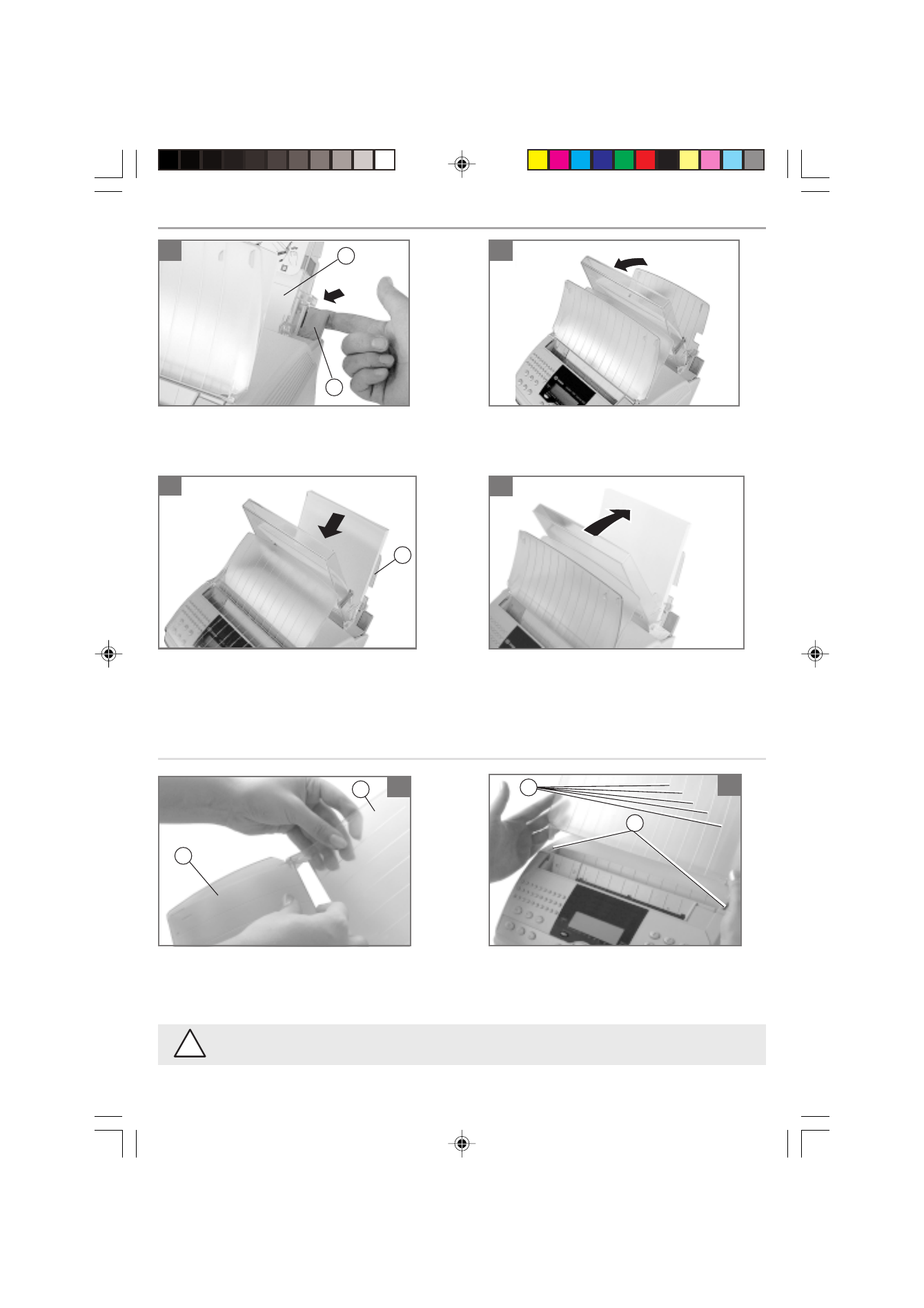

MISE EN PLACE DE L'INTRODUCTEUR ANALYSE ET DU RECEPTACLE IMPRIMANTE
k
j
m
1- Assemblez l'introducteur analyse (j) avec le
réceptacle imprimante (k) en déformant
légèrement ce dernier.
2- Introduisez l'ensemble dans les deux fentes (m)
du capot supérieur de l'appareil
l
Les nervures des réceptacles (l) doivent se trouver côté clavier de l'appareil.
4
1 2
3- Placez votre ramette contre le support papier (a)
derrière les feuilles, éventuellement restantes
dans le couvercle (un trait rouge à l’intérieur du
bac vous indique la capacité maximale en papier).
3
a
2
CHARGEMENT DU PAPIER
1
g
h
1- Basculez le bac papier (g) vers l’avant en tirant le
levier (h) dans le sens indiqué.
2- Saisissez le couvercle par le haut et ouvrez-le en
le tirant vers vous.
