3 3.. M Ma aiin ntte en na an nc ce e R RO O i i 8 81 10 0 D D
m
n

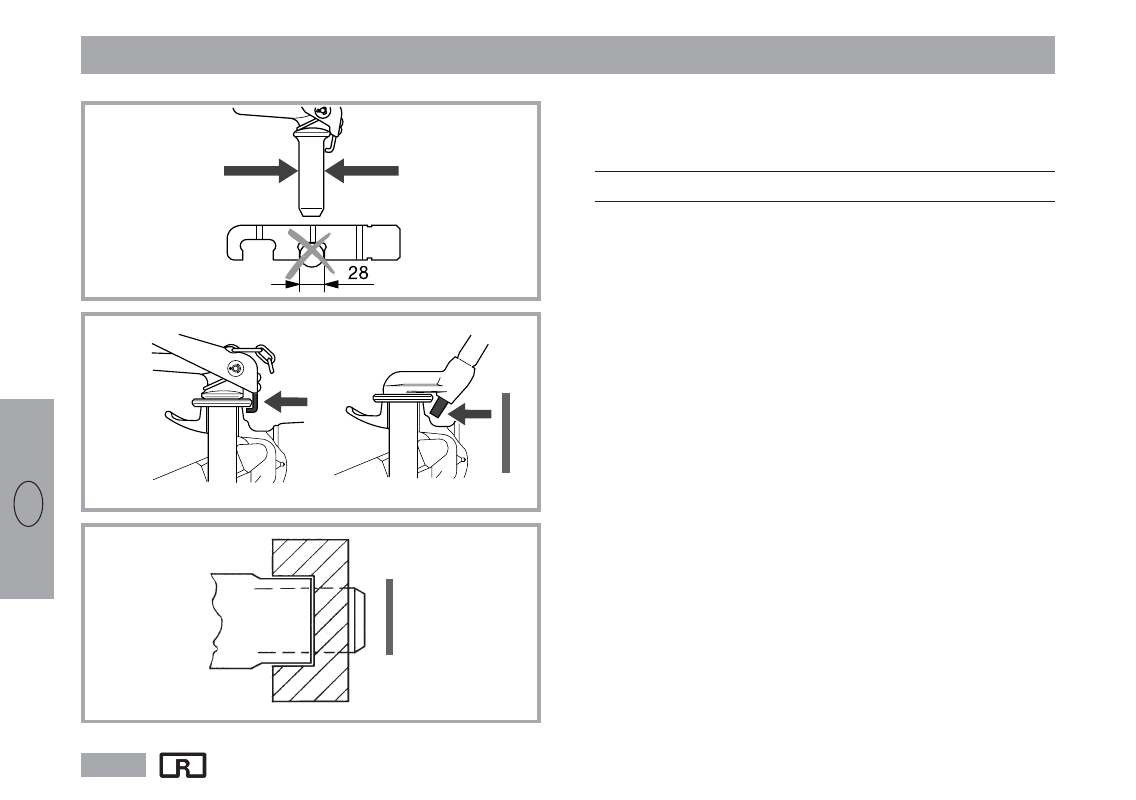

x Pivot d’emboîtement à une main
– Diamètre
Cote Limite d’usure min.
30–31,5 mm 28 mm
– Verouillage:
Pas de déformation des pièces de verrouillage
– Jeu admissible en hauteur:
max. 6 mm
x Palier à hauteur variable
– Le jeu dans les pièces de guidage en direction de la traction et de
la poussée max. 2,4 mm
(cote nouvelle 0,4 mm pour une cote de montage de 330 mm)
– Usure de la rainure dans le cadre d’attelage max. 1,2 mm
– Usure du guidage de l’attelage 0,8 mm ou inversement
