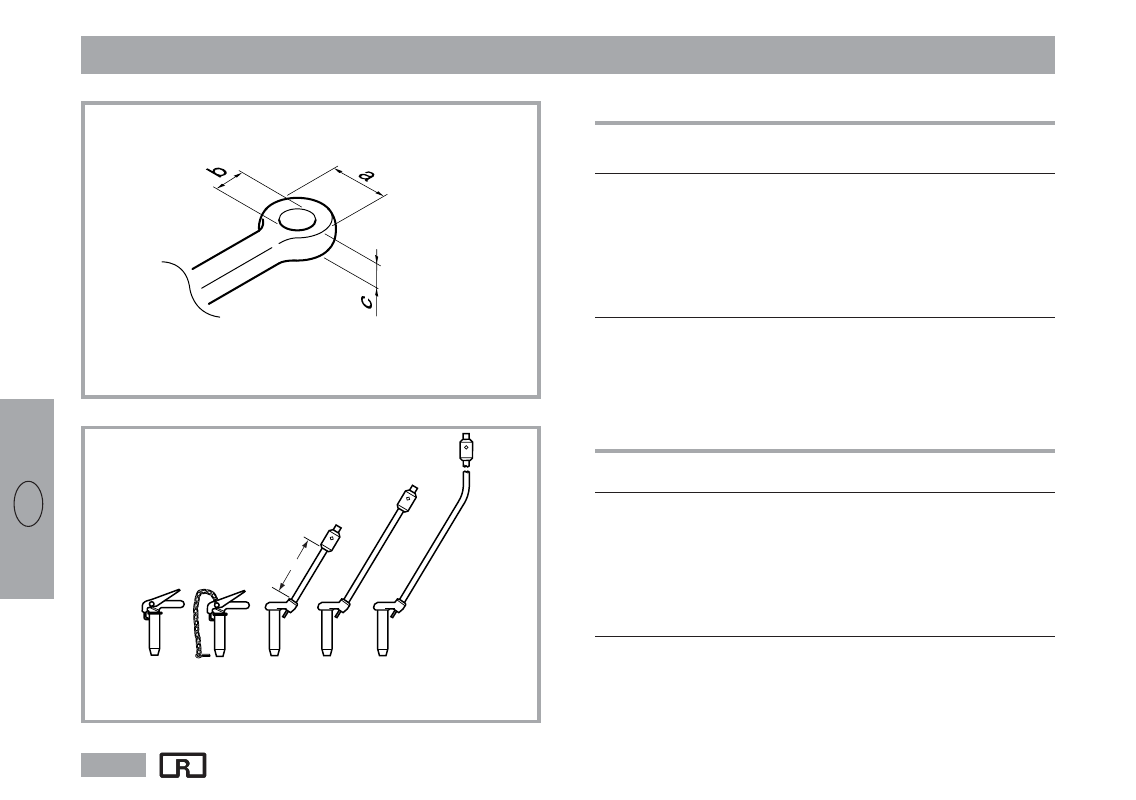

A An nn ne ea au ux x / / P Piiv vo ott d d’’e em mb bo oîîtte em me en ntt а а u un ne e m ma aiin n R RO O i i 8 81 10 0 D D
2 3 4 5 1
l
Anneaux
DIN Nennmaße Angle de braquage
a (mm) b (mm) c (mm) horizontal vertical
11026 100 40 42 min. 70
°
min. 20
°
74053 115 50 45 min. 78
°
min. 20
°
74054 100 40 30,5 min. 78
°
min. 20
°
11043 100 40 32 min. 76
°
min. 22
°
9678 120 50 30 min. 60
°
1 min. 25
°
N’utilisez des anneaux autres: Risque d’accident!
Pivot d'emboîtement à une main
Pos. Longueur (l) (mm) ROE
1 – 66887
2 – 66984
3 345 67075
4 500 67086
5 650 67549
9
0
