MVVS 45 IFS - Manuel (Page 7)

7

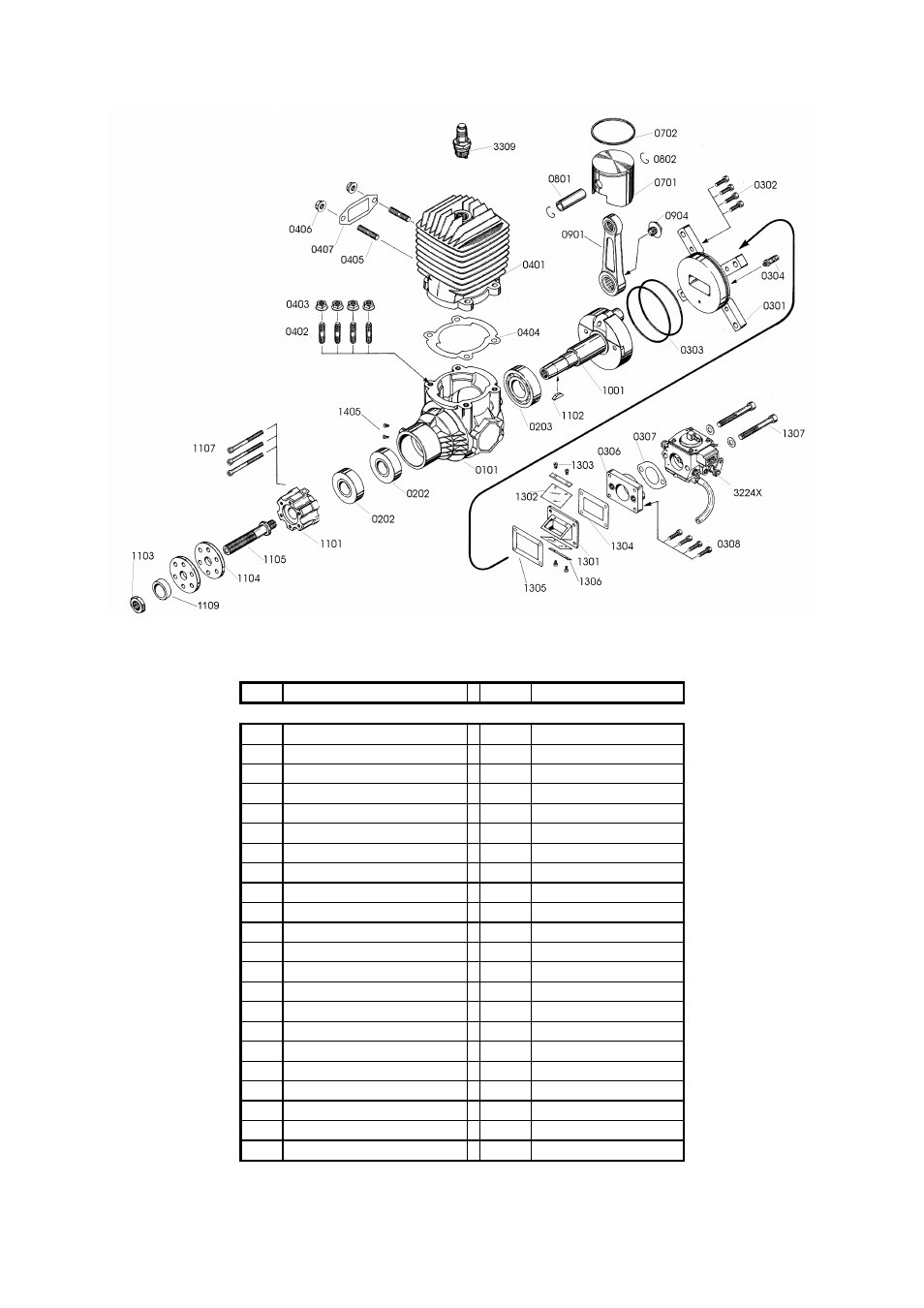

N°.: Description: N°.: Description:
0101 Carter 1101 Plateau d’hélice
0202 Roulement avant 1102 Clavette plateau hélice
0203 Roulement arrière 1103 Ecrou d’hélice
0301 Bouchon carter 1104 Rondelle d’hélice
0302 Set vis bouchon carter 1105 Vis centrale d’hélice
0303 Joint torique bouchon carter 1107 Set vis d’hélice
0304 Prise pressurisation 0306 Pipe carburateur
0401 Cylindre 0307 Joint carburateur
0402 Set goujons cylindre 0308 Set vis pipe carbu.
0403 Ecrous cylindre 1301 Boîte à clapets
0404 Joint embase cylindre 1302 Clapet
0405 Set goujon échappement 1303 Vis de clapet
0406 Ecrous échappement 1304 Joint supérieur clapet
0407 Joint d’échappement 1305 Joint inférieur clapet
0701 Piston 1306 Bride clapet
0702 Segment 1307 Vis de carburateur
0801 Axe piston 3314S Module d’allumage
0802 Circlip piston 3309 Bougie
0901 Bielle 1405 Vis fixation senseur
0904 Rondelle pied de bielle 3224X Carburateur
1001 Villebrequin
