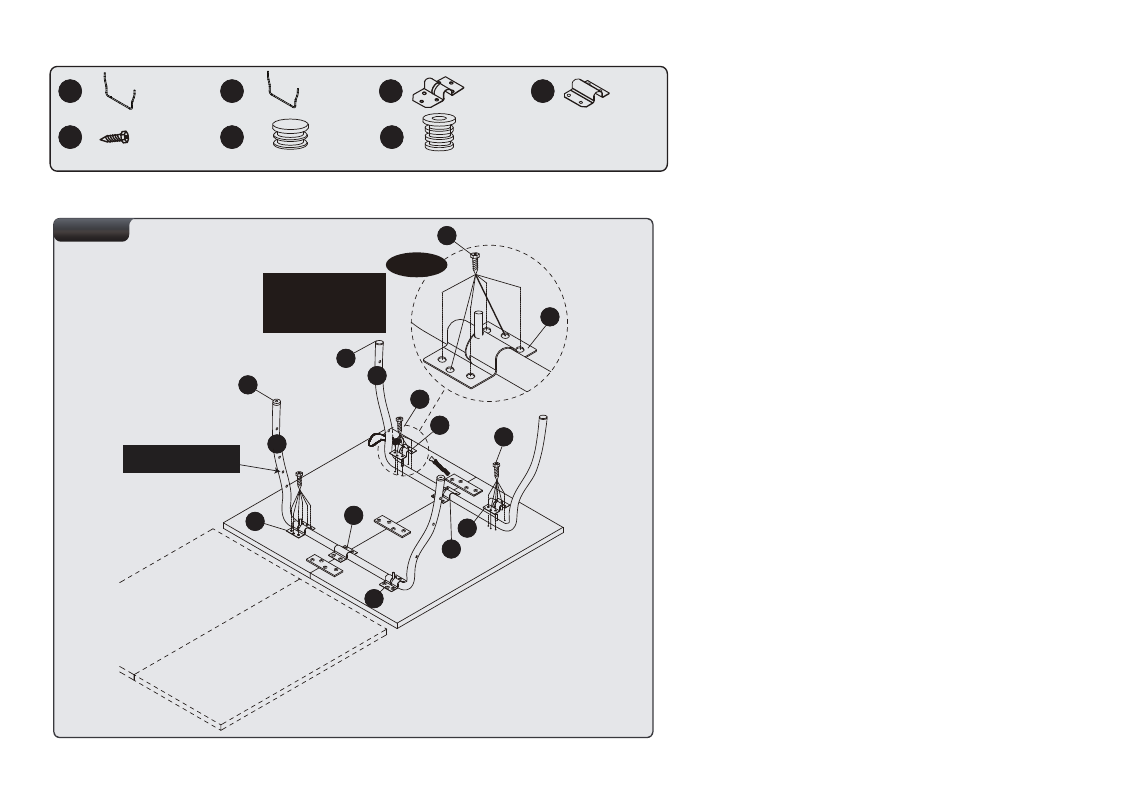

6. Placez un Pied extérieur courbé avec capuchon (#5) sur
le Joueur en bout de table et un Pied intérieur courbé
avec capuchon (#6) à l’extrémité centrale de la moitié
de table.
7. Fixez le Chevron de pied (#19 & #20) au Pied extérieur
courbé (#5) et le Pied intérieur courbé (#6) avec des Vis
(#A7). Voir FIG. 2A.
8. Répétez les étapes précédentes sur l’autre moitié de table.
Joueur
Joueur
Centre
NOTE: Assurez-vous que la
découpe ovale du Chevron
de pied fait face au centre
de la table pour une
installation appropriée.
Orifice pourl’assemblage
du “Verrou de gravité”.
A7
A7
A7
P1
P2
FIG. 2A
