INSTRUCTIONS D’ASSEMBLAGE: ASSEMBLY INSTRUCTIONS:
1. Find a clean, level place to begin the assembly of
your product.
2. Remove all the parts from the box and verify that you
have all of the listed parts as shown on the parts list
page. Carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your
work surface.

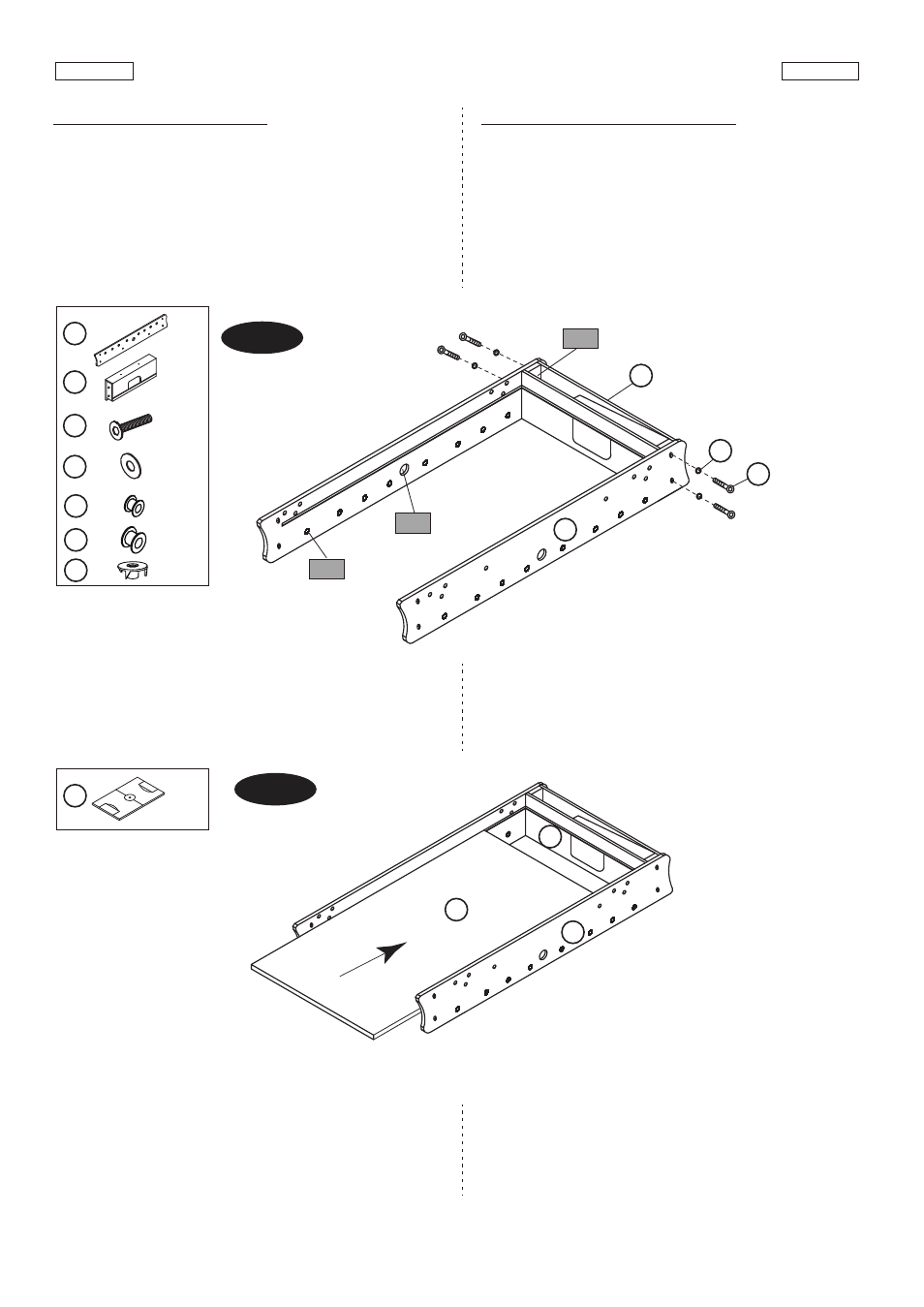

FIG.1 FIG.1
3. Fixez un tablier Final (#2) aux tabliers latéraux (#1)
avec 4 boulons (#8) et quatre rondelles (#9).
Voir FIG. 1.
3. Attach one End Apron (#2) to the Side Aprons (#1) using
four Bolts (#8) and four Washers (#9). See FIG. 1.
FIG.2 FIG.2
4. Faites glisser le Terrain de jeu (#4), face dessinée
dirigée vers le bas, dans les rainures des Tabliers
latéraux et Final (#1 & #2). Voir FIG. 2.
4. Slide the Playfield (#4), with the graphics facing down,
into the grooves of the Side and End Aprons (#1 & #2).
See FIG. 2.
FIG. 2
X 1 4
1. Trouvez un endroit propre et plat pour commencer à
assembler votre produit.
2. Enlevez toutes les pièces de la boîte et assurez-vous
que vous avez toutes les pièces listés sur la page de
liste des pièces. Coupez soigneusement les quatre
coins de la boîte ; le fond de la boîte peut être utilisé
comme surface de travail.
FIG. 1
X 1
X 4
X 4
X 16
X 2
X 2 1
2
8
9
X 4 P3
P1
P2
1
4
2
P3
P1
P2
1
2
8
9
Français English
(Suite page suivante.) www.themdsports.com 1424817
5 (Continued on the next page.)
