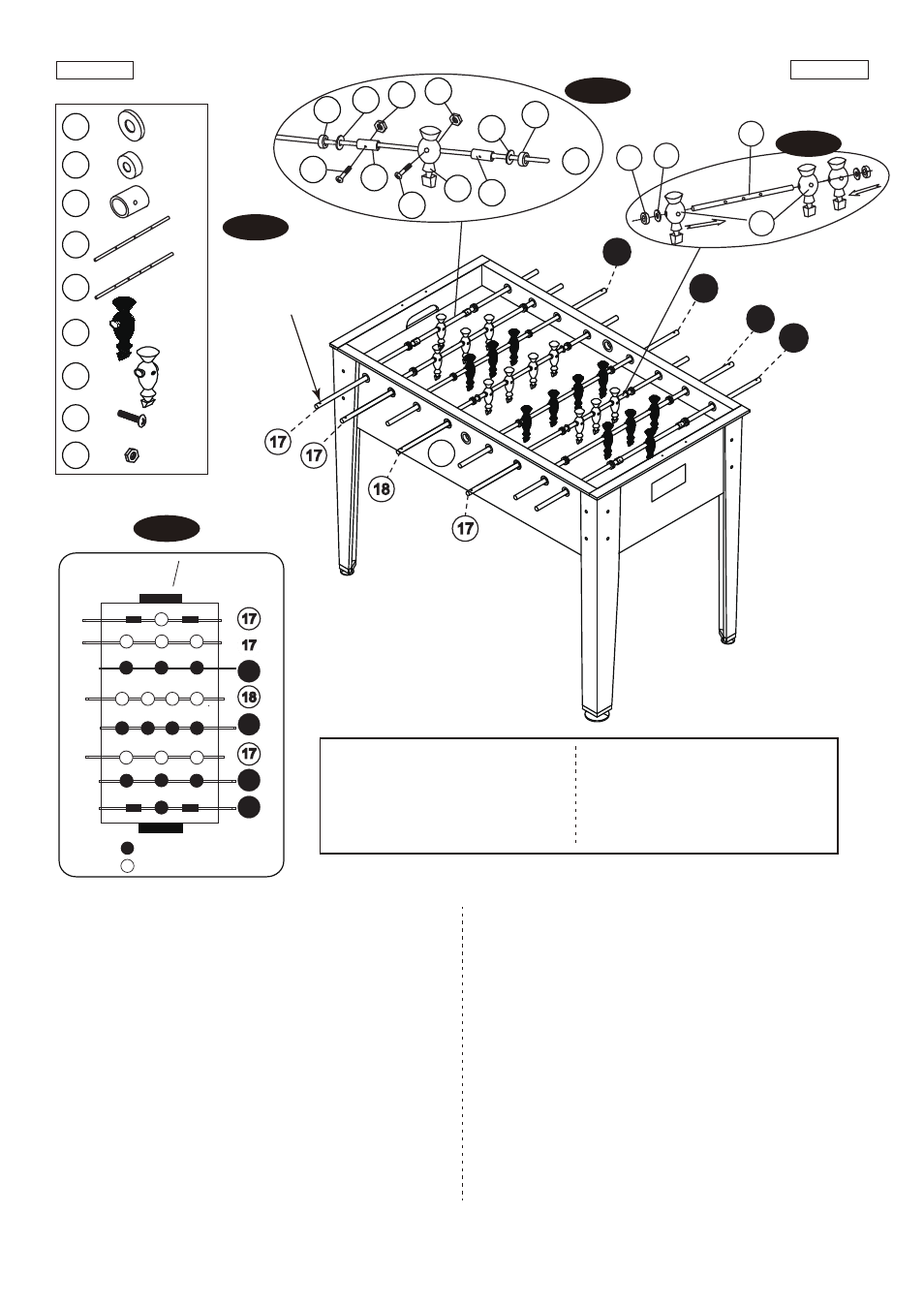

FIG. 4: PLAYERS ASSEMBLY
9. Slide the Rods (#17-18) through the Rod Bushings on
one Side Apron (#1) in the order as shown in
Fig. 4 and 4A.
Note: The player Rods have a hole at their end where
the Handles (#10) will go.
10. Assemble the 3, 4 Player Rods. Place the Rod
Bumpers (#9), Rod Washers (#8) and Players
(#19 and #20) onto the Player Rods (#17 and #18) in
the order as shown in Fig. 4, 4A and 4B.
11. Assemble 1 Player Rods. Place the parts in the order
as shown in Fig. 4C.
FIG. 4: ASSEMBLAGE DES JOUEURS
9. Faites glisser les tiges (#17-18) dans les manchons de tige
sur un tablier latéral (#1) comme explicité sur les
Fig. 4 and 4A.
Note: Les Tiges Joueurs sont munies à leur extrémité
d'un orifice où attacher les Poignées(#10)
10. Assemblez les Tiges joueurs 3 et 4. Placez les Butoirs de
tige (#9), les Rondelles (#8) et les Joueurs (#19 et #20)
sur les Tiges joueurs (#17 et #18) dans l’ordre indiqué sur
les Fig. 4, 4A et 4B.
11. Assemblez 1 Tige Joueur. Placez les pièces dans l’ordre
comme indiqué sur la Fig. 4C.
www.themdsports.com
1324812
7
(Suite page suivante.)
(Continued on the next page.)
Français
English
8
9
X 16
X 16
16
17
X 4
X 6
18
X 2
19
X 11
20
X 11
21
X 26
23
X 26
FIG. 4
1
9
8
8
9
16
17
20
16
21
21
23
23
17
18
17
8
20
9
17
17
FIG. 4C
17
18
17
17
The Hole /
L’orifice
FIG. 4B
ORDER OF PLAYERS
(Overhead View)
Ordre des Joueurs
(Vue aérienne)
17
17
18
17
17
17
18
17
= Black / Noir
= Ivory / Ivoire
FIG. 4A
Note: The handles (#10) should
be on the same side of the
rods for the same team, and
each team's players will be
facing their opponent.
Note: Les poignées (#10) doivent
être situées du même côté des
tiges pour la même équipe et les
joueurs de chaque équipe faire
face à leurs adversaires.
