FIG. 1
FIG. 2

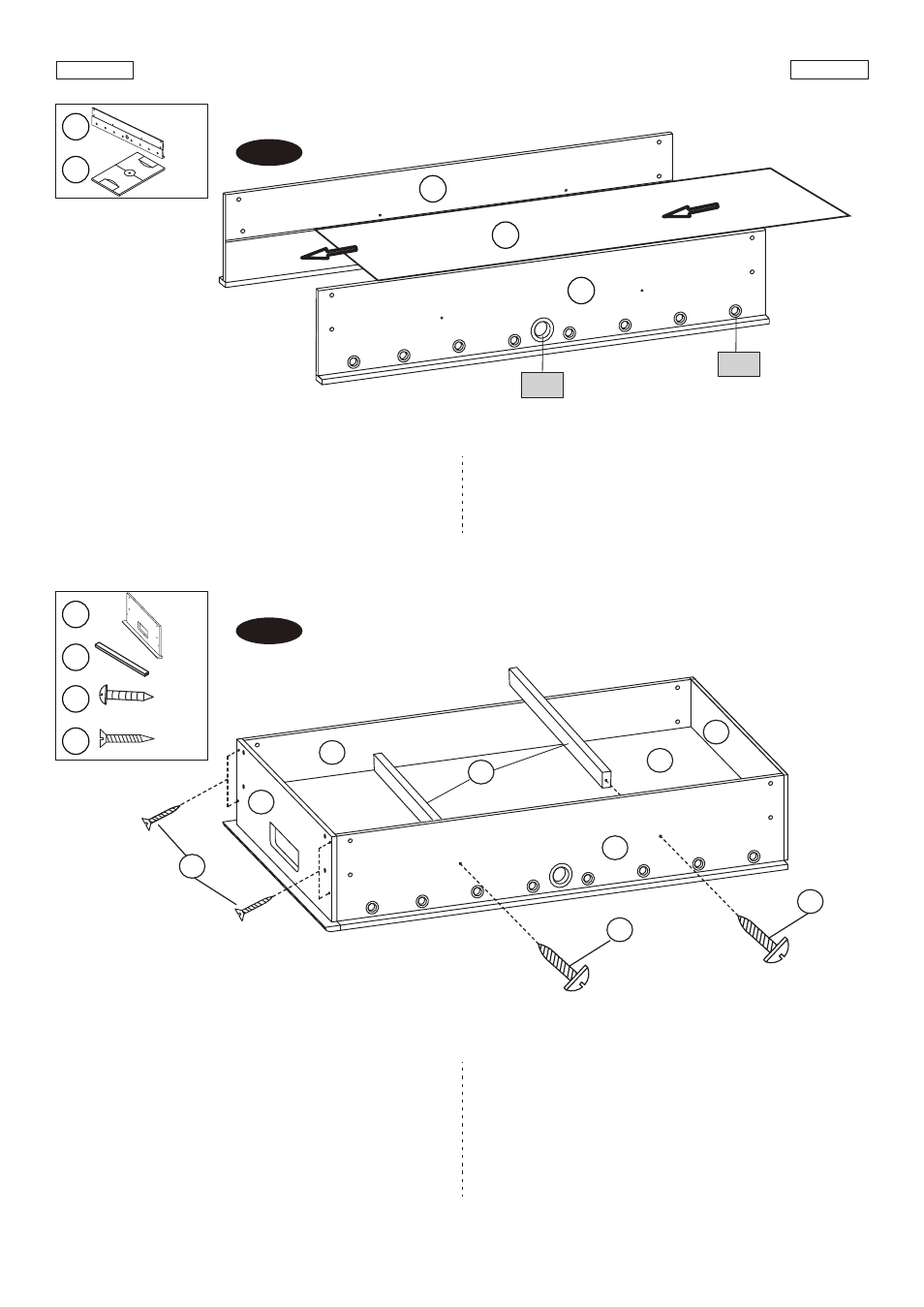

FIG. 1: PLAYFIELD ASSEMBLY
3. Align Side Aprons (#1) and then slide the Playfield (#4),
with the graphic facing down, into the grooves of the
Side Aprons (#1).
FIG. 1: MONTAGE DU TERRAIN DE JEU
3. Alignez les Tableaux latéraux (#1) puis faites glisser le
Terrain de jeu (#4), graphiques dirigés vers le bas, dans
les rainures du tablier latéral (#1).
www.themdsports.com 1324812
5
(Suite page suivante.) (Continued on the next page.)
Français English
FIG. 2: END APRON ASSEMBLY
4. Attach the End Aprons (#2) to the Side Aprons (#1)
using four Screws (#13) per End Apron.
5. Place the Support Braces (#5) on the Playfield (#4) and
attach them to the Side Aprons (#1) using two Screws
(#12) per Brace.
FIG. 2: MONTAGE DU TABLIER LATERAL
4. Fixez les Tabliers finals (#2aux Tabliers latéraux (#1)
avec quatre vis (#13) par Tablier final.
5. Placez les Barres de support (#5) sur le Champ de jeu
(#4) et fixez-les aux Tabliers latéraux (#1)avec deux vis
(#12) par Barre.
1
1
1
4
X 2
X 1
2
5
12
X 2
X 2
X 4
13 X 8
4
A1
A2
4
12
12
2
13
2
1
1
5
4
