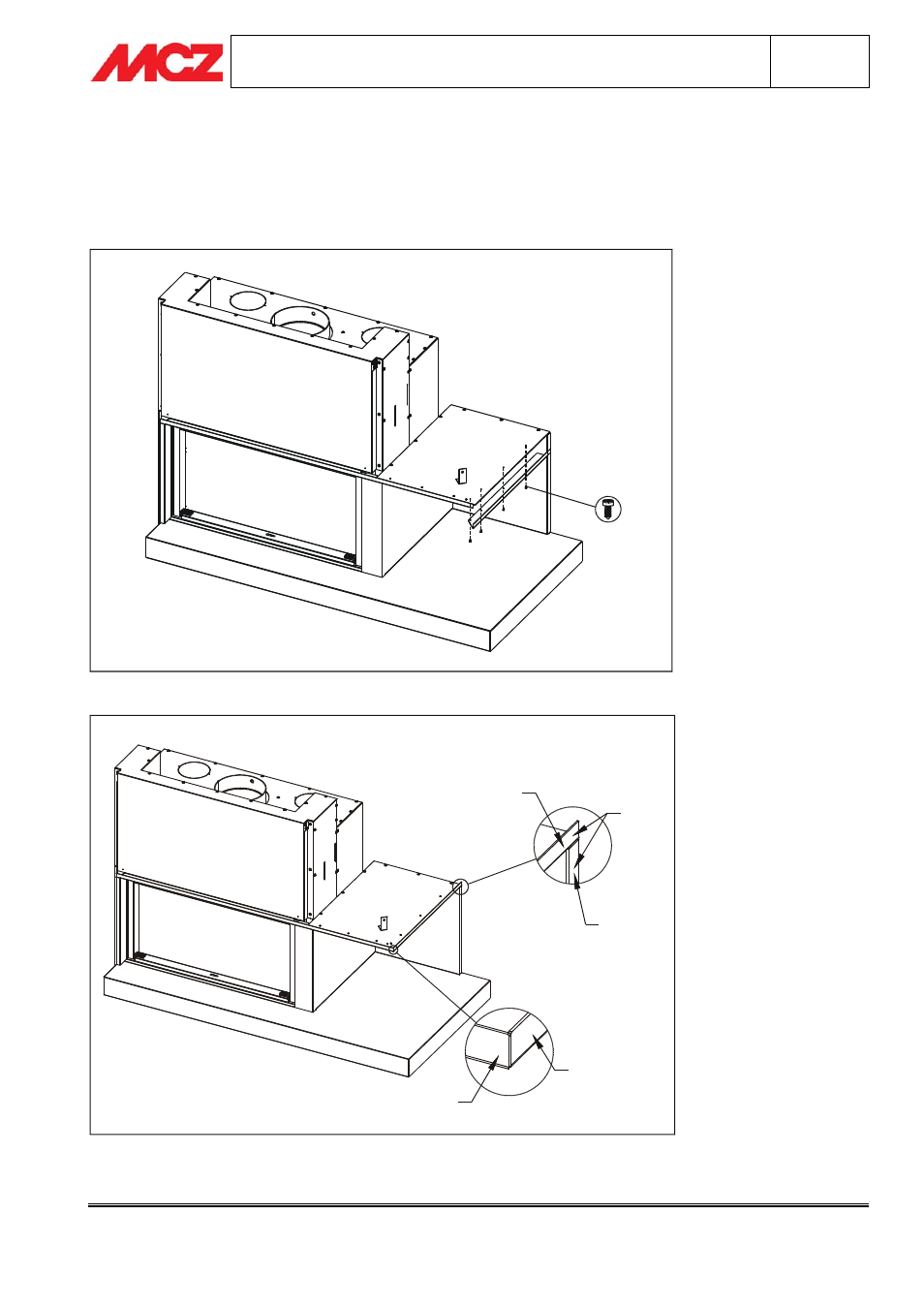

3.11. PHASE 10 - MONTAGE DU PROFIL LATÉRAL (élément 7)
Le Profil Latéral est fixé au Chapeau (élément 4), ferme l'angle vers le Profil Frontal et s'adapte à la paroi arrière
en restant au ras du Jambagede la Paroi (élément 3).
Pour le montage, utiliser n°4 Vis PH-AB 3.5X9.5.
PROFILO
LATERALE
A FILO
SPALLA
PARETE
PROFILO
LATERALE
PROFILO
FRONTALE
Une fois le montage terminé, le Profil Latéral doit être solidement fixé à la structure.
