NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
MODIGLIANI page 10
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite

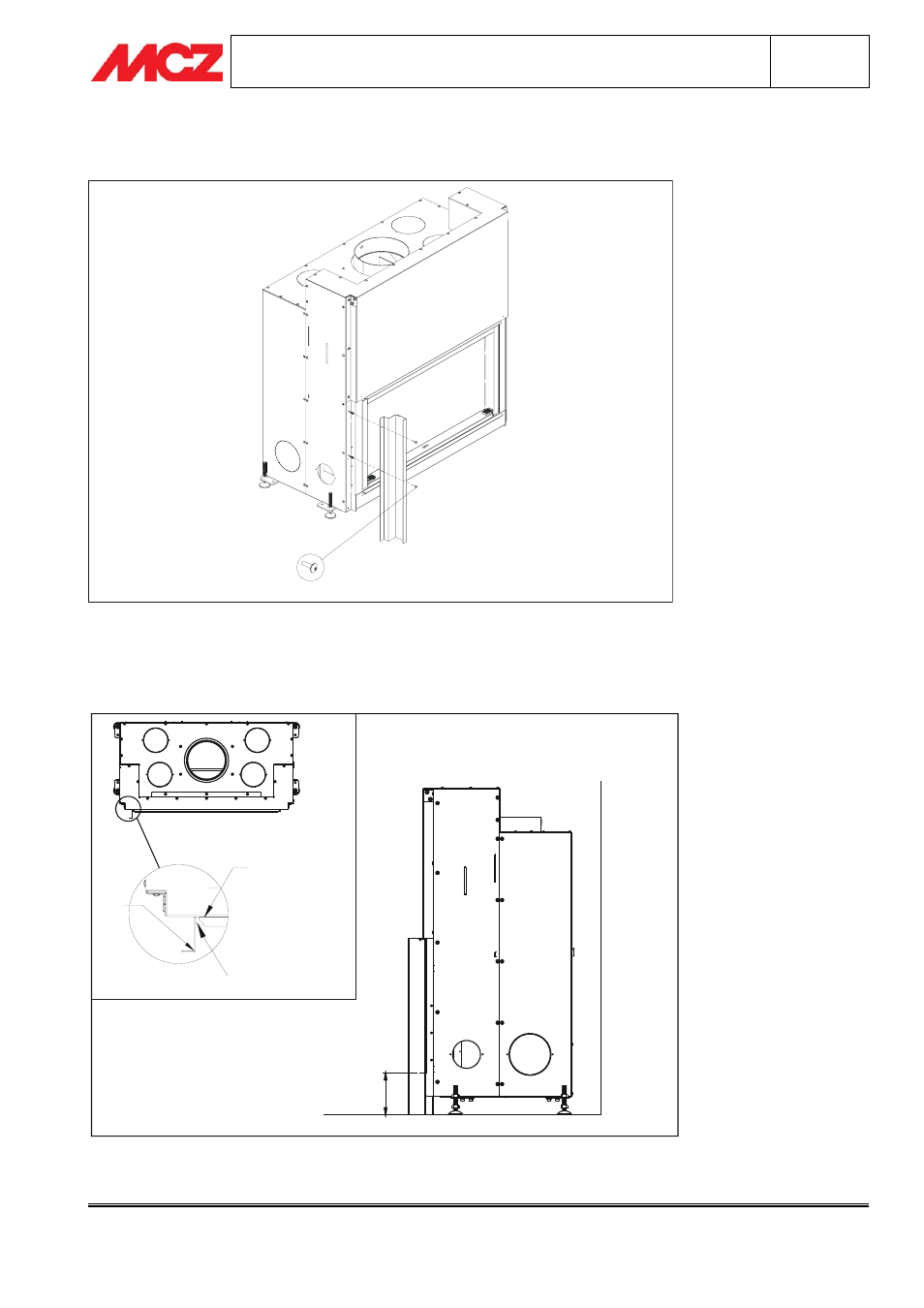

3.5. PHASE 4 - MONTAGE DU PROFIL DE LA PAROI (élément 5) AU MONOBLOC
FORMA PURO 95 (115)
Fixer le Profil de la Paroi (5) au monobloc Forma Puro 95 (Forma Puro 115) en utilisant n°3 Vis Autoperc. 4.2X16.
Le Profil de la Paroi doit être posé au sol (horizontal).
FORMA PURO 95(115)
PROFILO COPRIBORDO
MODIGLIANI FORMA PURO
PROFILO
PARETE
150
PAVIMENTO
