NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
KLEE page 14
Chapitre 3 Service technique – droits réservés à mcz spa
Reproduction interdite

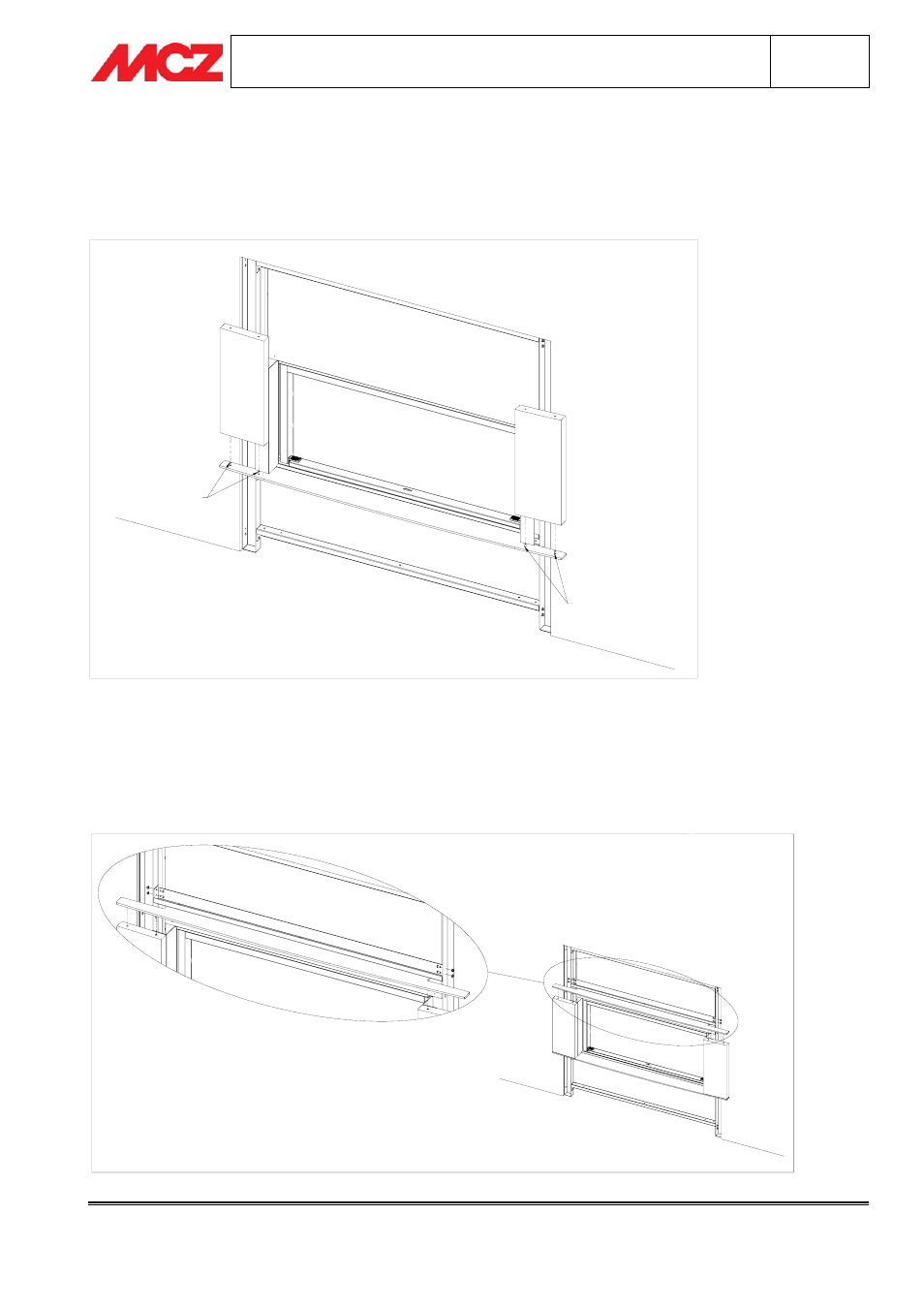

3.8. PHASE 7 – MONTAGE DES JAMBAGES EN ARDOISE (élément 7)
Poser le Jambage en Ardoise sur la Dalle Foyère de manière à ce que les n°2 chevilles de l'élément 6 (Dalle
Foyère) s'insèrent parfaitement dans les trous présents dans l'élément 6.
Chaque Jambage en Ardoise doit fermer et être aligné au Jambage en acier peint noir.
PERNO
PERNO
3.9. PHASE 8 - MONTAGE DU SUPPORT DE LA HOTTE (élément 6)
Assembler l'élément (Dalle Foyère/Support de la Hotte) avec l'élément 5 (Montant Horizontal Klee) en utilisant
n°3 Écrous Bridés FD M5 fournis.
