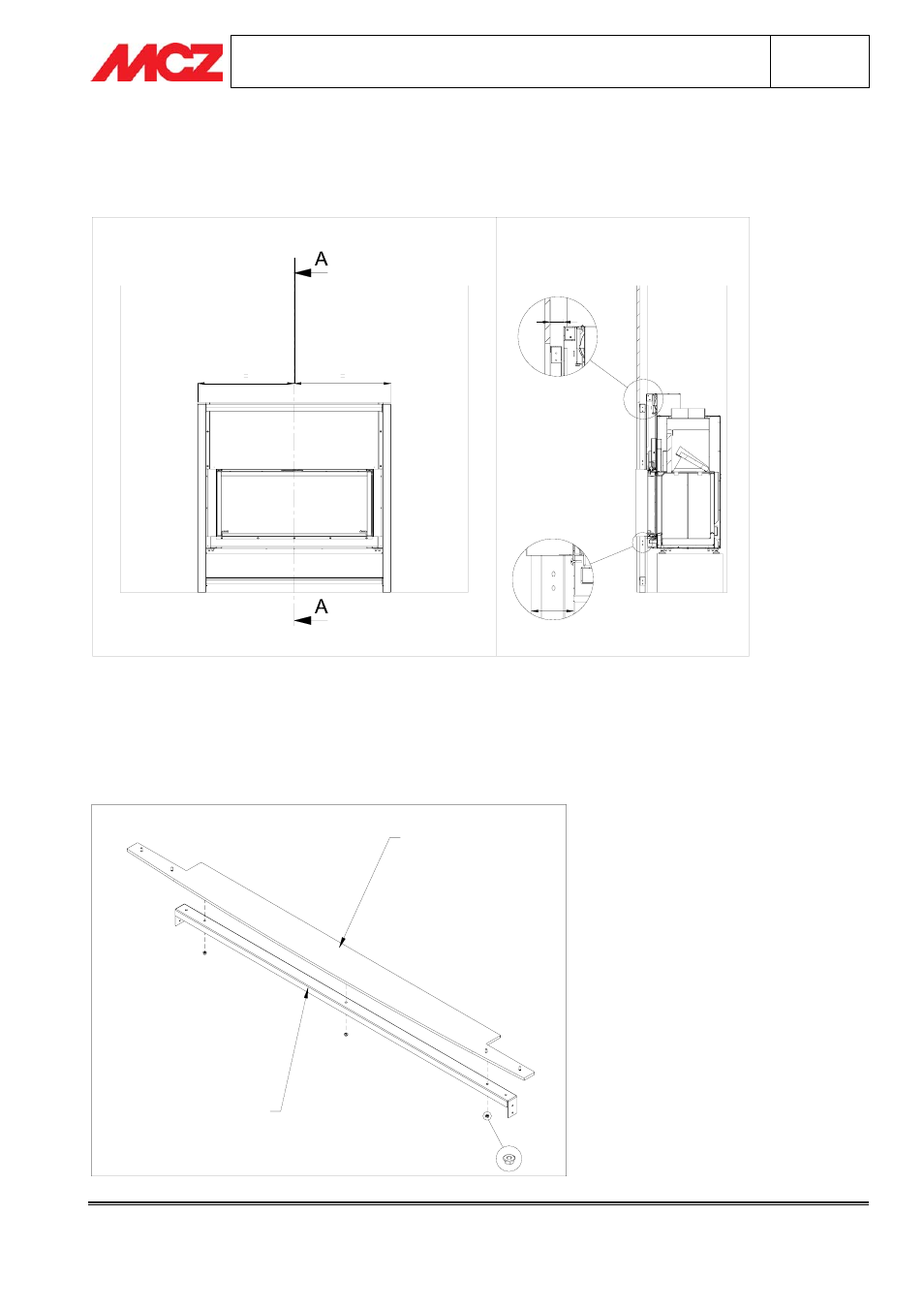

Installer la paroi d'encastrement dans sa position finale, à une distance d'environ 76 mm par rapport à Forma
Puro et avec l'ouverture centrée avec l'axe du foyer fermé (voir dessin). La position du monobloc par rapport à
la contre-paroi doit être réglée avec précision (écarts de peu de millimètres) après la Phase 7 ( Montage des
Jambages en Ardoise).
SEZIONE A-A
48
76
3.7. PHASE 6 – MONTAGE DE LA DALLE FOYÈRE (élément 6)
Assembler l'élément (Dalle Foyère/Support de la Hotte) avec l'élément 5 (Montant Horizontal Klee) en utilisant
n°3 Écrous Bridés FD M5 fournis.
PIANO FUOCO
(SUPPORTO CAPPA)
MONTANTE
ORIZZONTALE
KLEE
