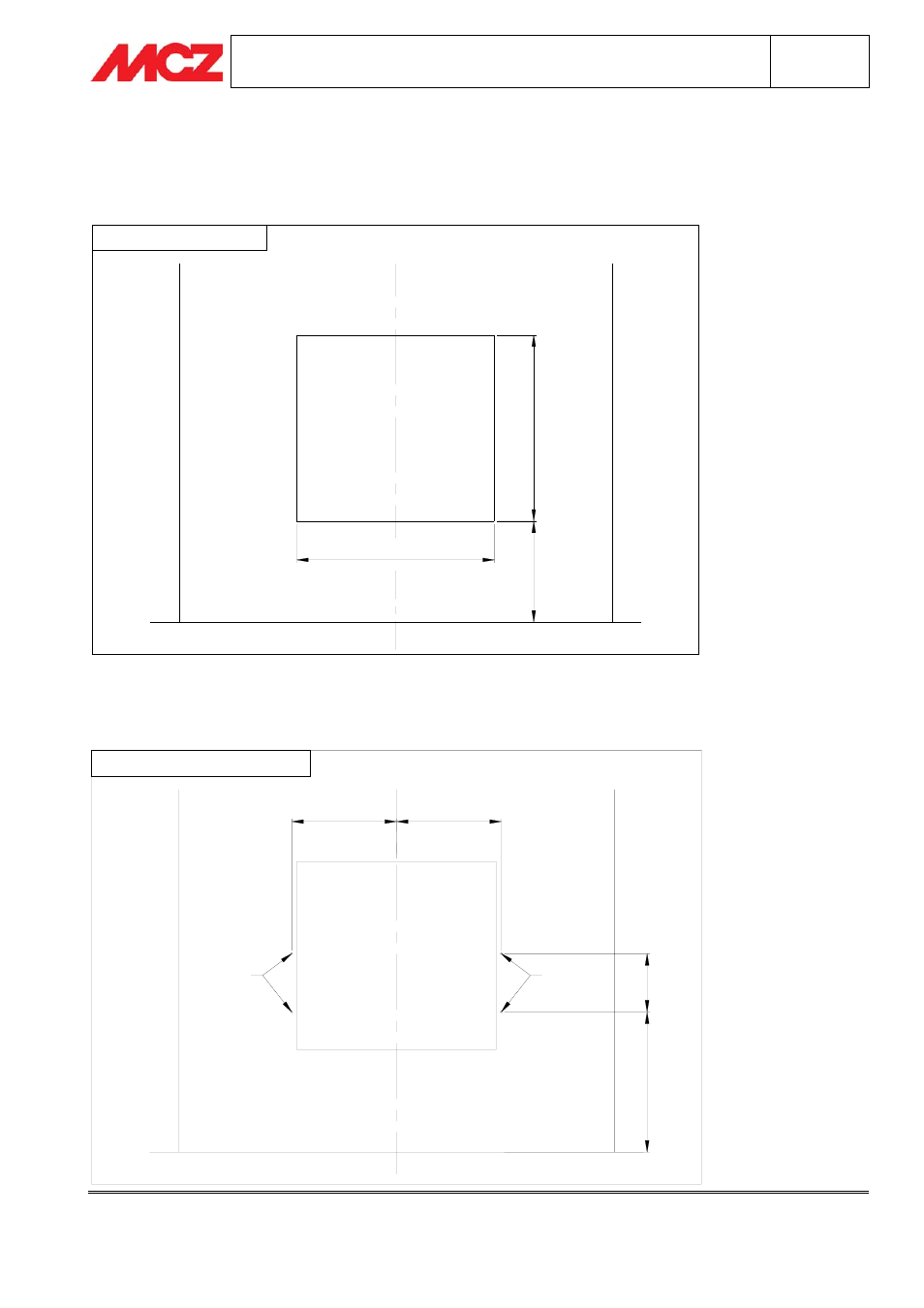

3.4. PHASE 3 – PRÉPARATION DE LA PAROI D'ENCASTREMENT
Préparer la paroi d'encastrement en utilisant du matériau ignifuge (par exemple placoplâtre ignifuge). Préparer
une ouverture de dimensions 685X645 mm, à 350 mm du sol.
64
5
685
35
0
PARETE D'INCASSO
Nous conseillons de réaliser 4 trous passants D=13 mm dans les positions indiquées sur le dessin : les trous sont
utiles pour faciliter la fixation de l'encadrement Goya à la paroi d'encastrement. Nous conseillons de vérifier sur
place la position exacte des trous en approchant l'encadrement Goya de la paroi.
20
0
48
0
361
FORO
Ø13 MM
361
FORO
Ø13 MM
SCHEMA POSIZIONE FORI
