NOTICE D'INSTALLATION ET D'EMPLOI Chapitre 3
GOYA page 10
Chapitre 3
Service technique – droits réservés à mcz spa
Reproduction interdite

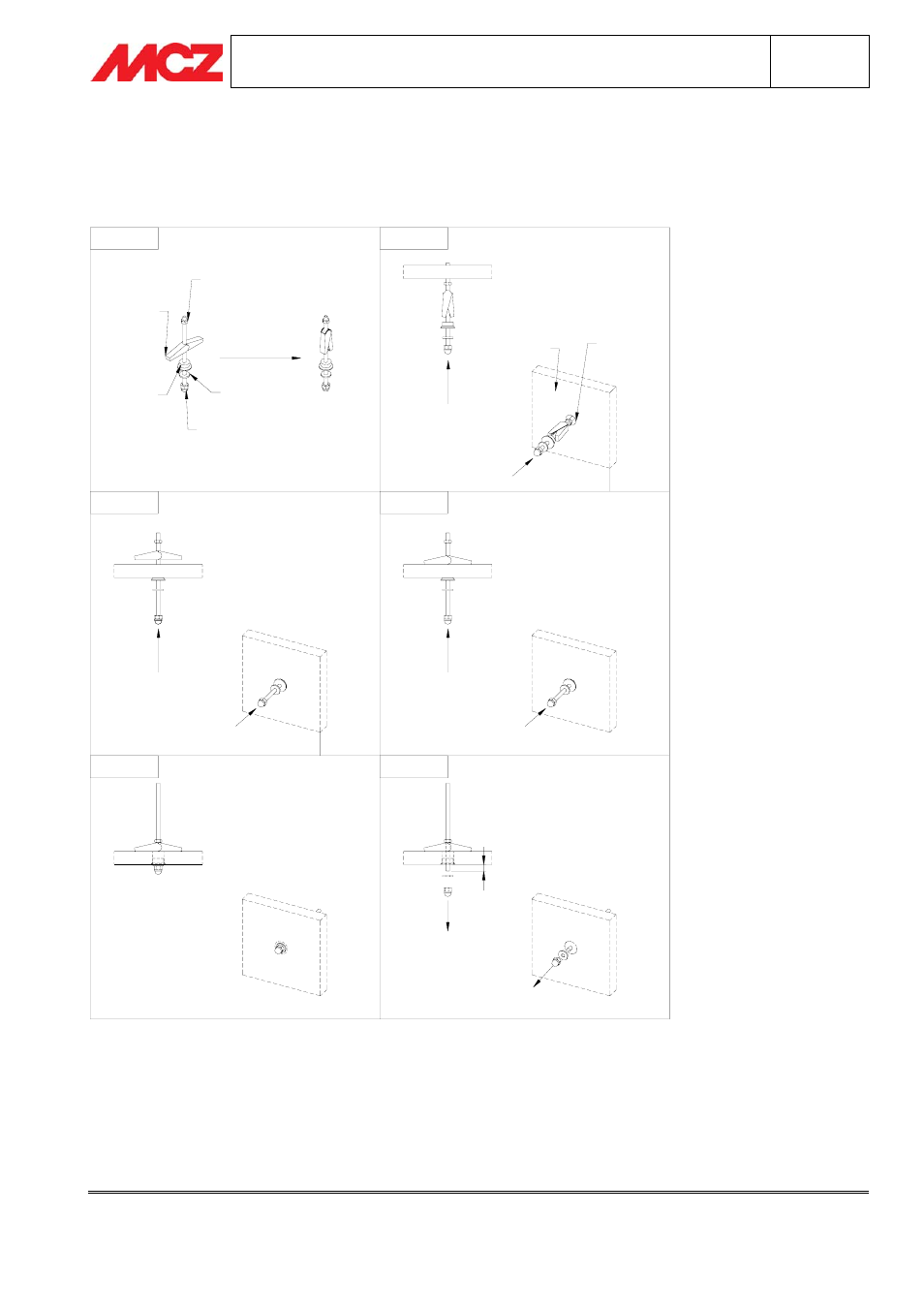

3.5. PHASE 4 - MONTAGE DE L'ENCADREMENT GOYA
Insérer 4 chevilles d'ancrage à ailettes (en dotation) dans la paroi d'encastrement au niveau des trous réalisés au
cours de la phase précédente selon le schéma reporté.
FORO
Ø13 MM
DADO PER
BLOCCAGGIO
BOCCOLA
DADO
CIECO
RONDELLA
FARFALLA
PARETE
FASE 1 FASE 2
FASE 3 FASE 4
FASE 5 FASE 6
6
Phase 1 : fermer la cheville
Phase 2 : insérer la cheville dans le trou D=13 mm
Phase 3 : visser jusqu'à permettre l'ouverture de la cheville dans la partie arrière
Phase 4 : faire adhérer la cheville à la partie arrière
Phase 5 : visser jusqu'à ce que toute la bague se trouve à l'intérieur du trou et à fleur de paroi : l'évasement
permet l'opération
Phase 6 : bloquer la position dans la partie arrière avec l'écrou de blocage : enlever la rondelle et l'écrou borgne.
