7 - RACCORDEMENT HYDRAULIQUE
Service Technique - Droits réservés - Reproduction interdite

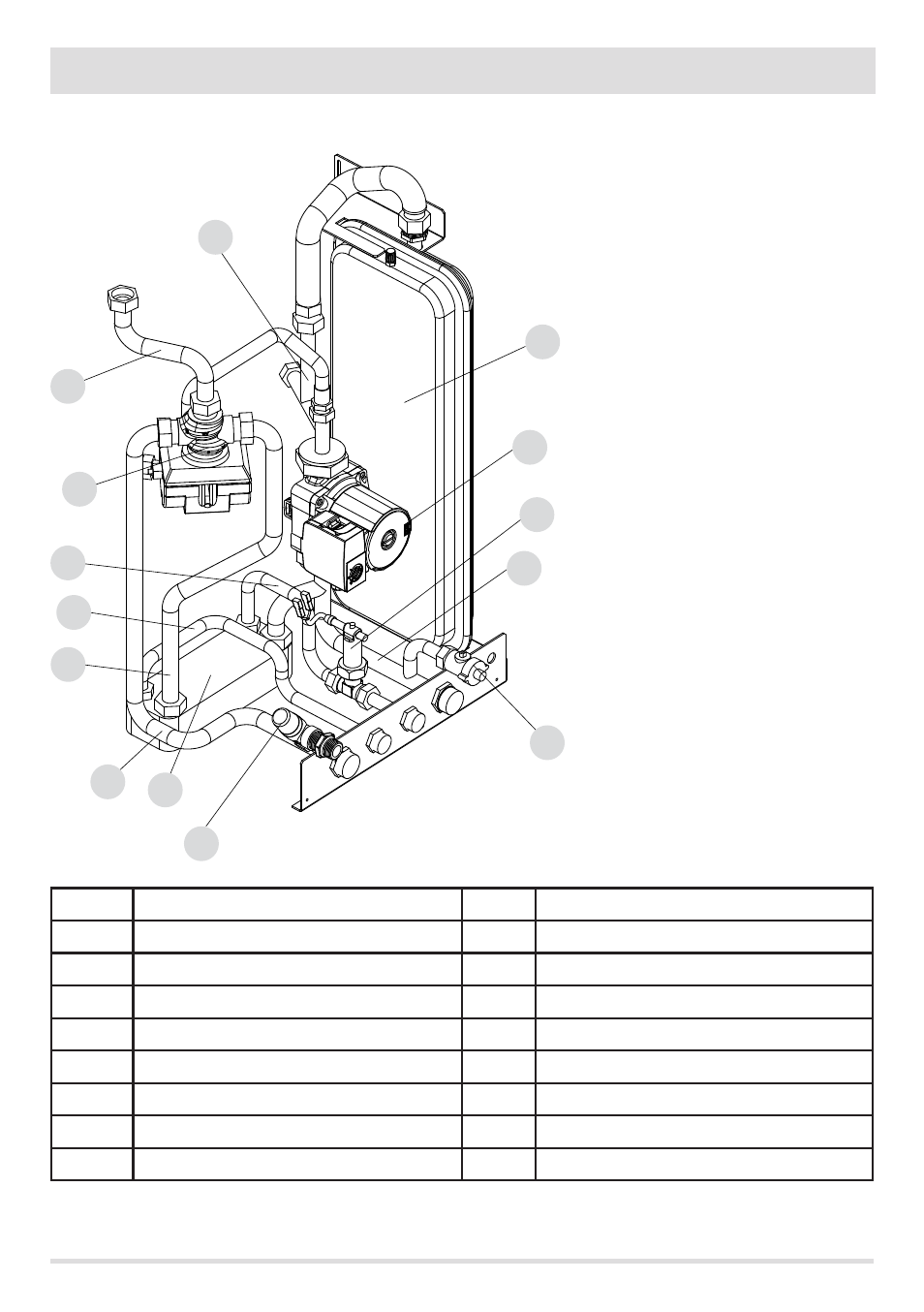

POÊLE TOBA HYDRO 22 AVEC ÉCHANGEUR - COD.7114003
POS. DESCRIPTION POS. DESCRIPTION
1 TUYAU DE REFOULEMENT DE LA VANNE 9 TUYAU FLUXOSTAT - SANITAIRE
2 TUYAU DE RETOUR DE LA VANNE 10 FLUXOSTAT
3 TUYAU DE RETOUR DU VASE D'EXPANSION 11 TUYAU ÉCHANGEUR - FLUXOSTAT
4 VASE D'EXPANSION 12 TUYAU DE REFOULEMENT EAU SANITAIRE
5 POMPE 13 TUYAU VANNE - ÉCHANGEUR
6 ROBINET D'ÉVACUATION DE LA CHAUDIÈRE 1/2” 14 ÉCHANGEUR À PLAQUES
7 VANNE DE SÉCURITÉ 3 BARS 15 TUYAU VANNE - REFOULEMENT
8 VANNE À TROIS VOIES
