MCZ Toba HYDRO 22 - Manuel (Page 36)

34
1
3
2
4
5
6
7
4
5
6
7
1
2
3
34

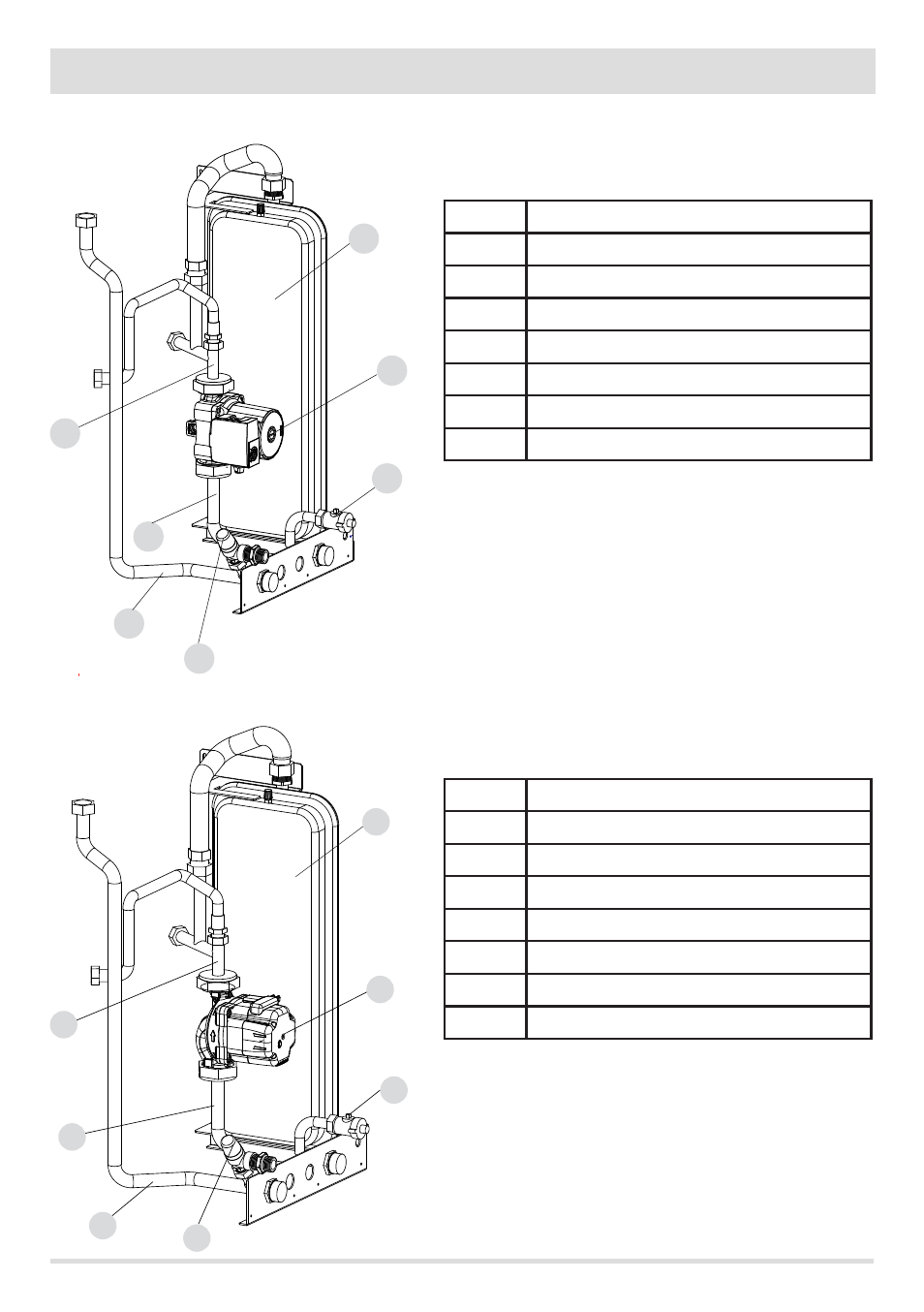

7 - RACCORDEMENT HYDRAULIQUE
POÊLE TOBA HYDRO 22 - COD.7114001
POS. DESCRIPTION
1 TUYAU DE REFOULEMENT DE L'INSTALLATION
2 TUYAU DE RETOUR DE L'INSTALLATION
3 TUYAU DE RETOUR DU VASE D'EXPANSION
4 VASE D'EXPANSION
5 POMPE
6 ROBINET D'ÉVACUATION DE LA CHAUDIÈRE 1/2”
7 VANNE DE SÉCURITÉ 3 BARS
POÊLE TOBA HYDRO 22 À HAUT RENDEMENT - COD.7114002
POS. DESCRIPTION
1 TUYAU DE REFOULEMENT DE L'INSTALLATION
2 TUYAU DE RETOUR DE L'INSTALLATION
3 TUYAU DE RETOUR DU VASE D'EXPANSION
4 VASE D'EXPANSION
5 POMPE
6 ROBINET D'ÉVACUATION DE LA CHAUDIÈRE 1/2”
7 VANNE DE SÉCURITÉ 3 BARS
