MANUEL D'INSTALLATION ET MODE D'EMPLOI
Chapitre 3
page
16
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
Il faut obligatoirement raccourcir le tube de
raccordement, en fonction du positionnement (latéral
ou frontal), de sorte qu'il soit bien tendu. Cette
opération est nécessaire pour faciliter la descente des
granulés.
Avant de réaliser l'habillage, effectuer un essai de
chargement du combustible pour en vérifier la bonne
descente vers le réservoir.
Si le tube est monté sur le côté gauche, au niveau de
l'évacuation des fumées, il devra obligatoirement être
isolé de manière adéquate.
MCZ décline toute responsabilité en cas de non-
respect de cette prescription. Risque d’incendie!!

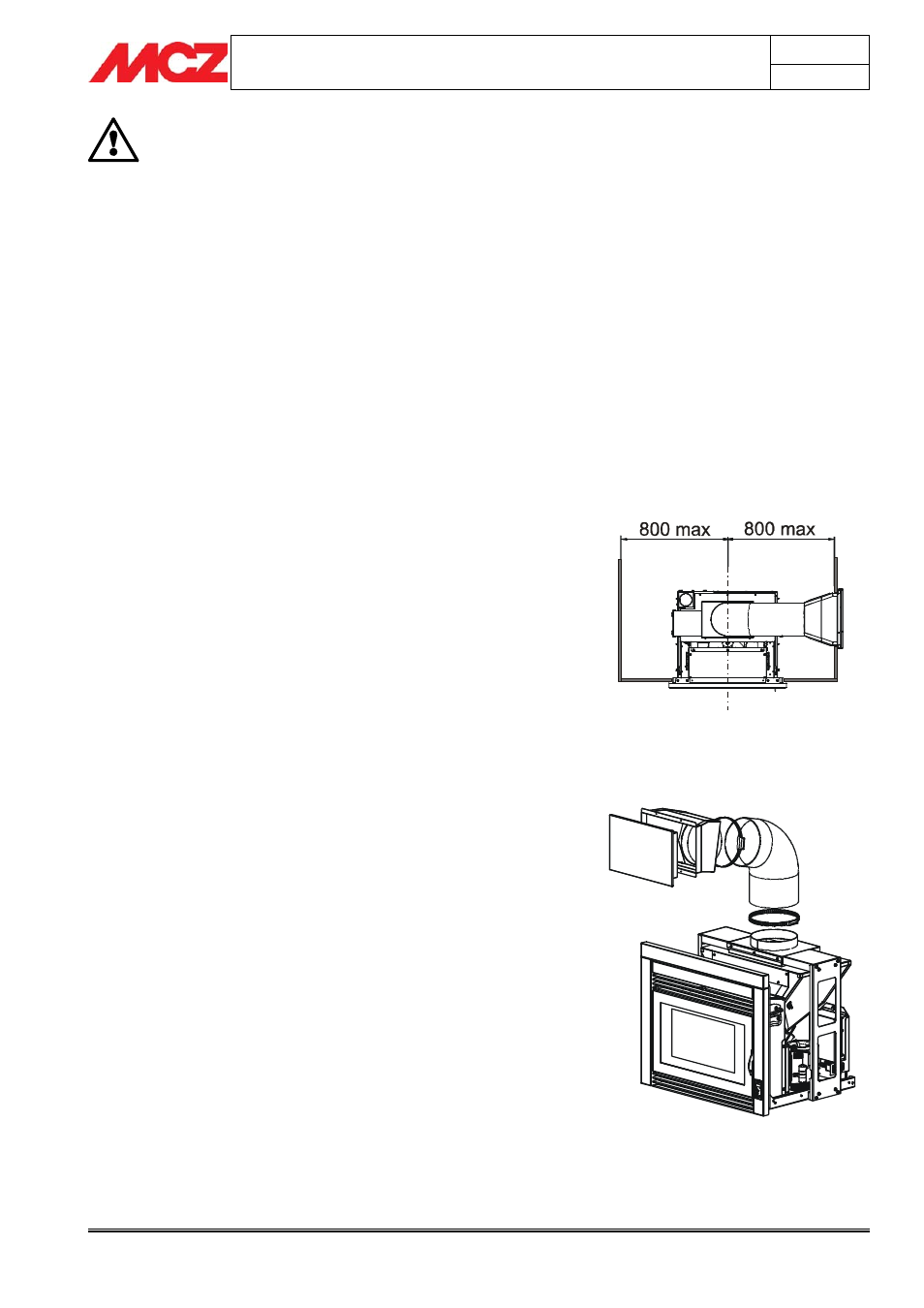

3.5.1. Montage latéral de la goulotte
Si la goulotte est placée en position latérale, la distance maximale de
l'axe de l'appareil au mur doit être de 80 cm (figure ci-contre).
Pour positionner la goulotte, procéder comme suit :
 Raccorder le tube fourni en dotation au Powerbox en faisant
attention à ce qu'il soit tourné latéralement, puis le fixer avec le
collier.
 Raccorder le tube (dans la partie haute) à l'embouchure de la
structure du volet moyennant le collier fourni en dotation.
 Positionner le tube avec la structure du volet, de sorte qu'après
avoir réalisé l'habillage, il soit possible de le visser et de le fixer
à la paroi de l'habillage au niveau du trou réalisé pour son
insertion.
 Pour monter le volet externe, suivre les indications du
paragraphe 3.15, car cette opération ne devra être effectuée
qu'après avoir complété l'habillage.
3.5.2. Montage frontal de la goulotte
 Raccorder le tube fourni en dotation au produit en faisant
attention à ce qu'il soit tourné latéralement, puis le fixer avec le
collier.
 Raccorder le tube à l'embouchure de la structure du volet avec
le collier.
 Positionner le tube de manière à ce qu'il soit accessible une fois
l'habillage terminé et de façon à pouvoir fixer la structure du
volet sur le trou situé sur la paroi de l'habillage prévu à cet
effet.
 Pour monter le volet externe, suivre les indications du
paragraphe 3.15, car cette opération ne devra être effectuée
qu'après avoir complété l'habillage.
Montage latéral de la goulotte
Montage frontal de la goulotte
