3.2. PRÉPARATION ET DÉBALLAGE
Le monobloc est livré en emballage unique.
Ouvrir l’emballage, couper les feuillards, dégager le corps du poêle de
la palette et l’installer à l’emplacement choisi en veillant à ce que ce
dernier soit conforme aux indications prescrites.
Le corps du poêle ou le monobloc doivent toujours être manipulés en
position verticale et exclusivement au moyen de chariots élévateurs..
Veillez en particulier à ce que la porte et la vitre ne subissent pas de
chocs mécaniques qui en compromettraient pas le bon état.
Dans tous les cas, ne manipuler les produits qu'avec extrême prudence.
Si possible, déballer le poêle près de l'endroit où il sera installé.
Les matériaux qui composent l’emballage ne sont ni toxiques ni nocifs.
Ils ne requièrent donc d'aucun procédé d'élimination particulier.
Par conséquent, le stockage, l’élimination et le recyclage éventuel
devront être effectués par l’utilisateur final, conformément aux lois en
vigueur en la matière.
Ne pas entreposer le monobloc et les revêtements sans leurs emballages.
Si vous devez raccorder votre poêle à un tuyau de sortie de fumées qui
traverse le mur d’adossement postérieur (pour rejoindre le conduit de
cheminée), veiller à ne pas forcer l’embouchure en emboîtant le tuyau.
3.3. FIXATION DU MONOBLOC SUR L'EMBASE
Il est obligatoire de bloquer le monobloc au sol car pendant les
opérations de maintenance annuelle effectuées par le technicien agréé,
la chambre de combustion sera retirée de son logement à l'aide de
deux glissières extensibles.
Pour fixer le monobloc, procéder comme suit :

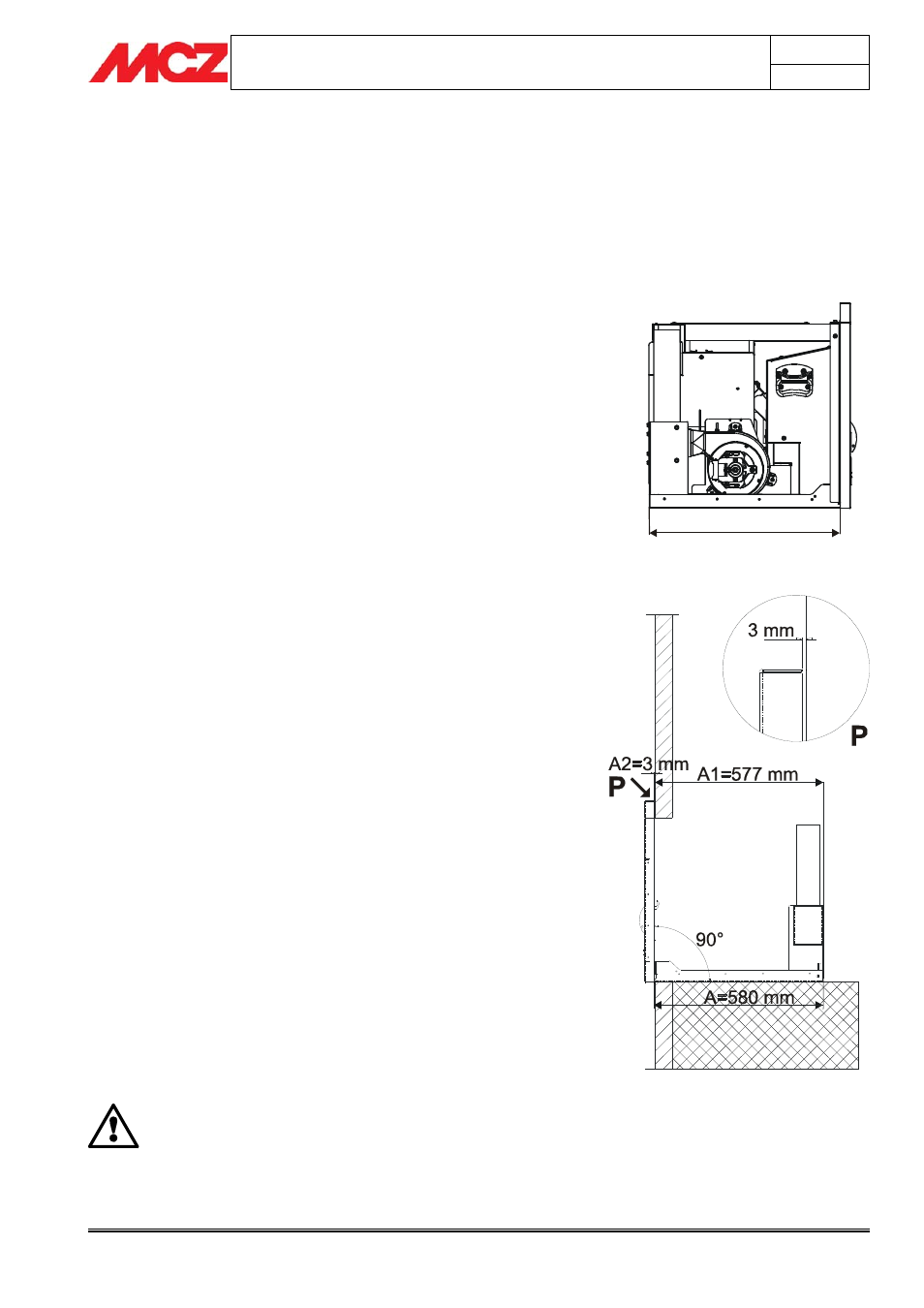

1. Mesurer la distance (A) de la butée de l'encadrement jusqu'à
l'extrémité du support de façon à pouvoir le replacer de
manière appropriée.
A = 580 mm (dimension de la butée de l'encadrement à
l'extérieur du support)
A1 = 577 mm (dimension de l'extérieur du mur à l'extérieur du
support)
A2 = 3 mm (dimension de l'extérieur du mur à la butée de
l'encadrement)
2. retirer l'encadrement de compensation ou l’élément droit et
gauche (C), comme indiqué au paragraphe 3.12
3. dévisser les vis inférieures (B) situées sous la porte du
monobloc
4. retirer enfin l'appareil en le séparant du support (D)
5. Positionner le support (D) à la distance du mur comme
mesurée précédemment (A1) voir figure ci-contre
6. avec les vis fournies fixer le support (D) à l'embase (E) en
faisant attention à ce que le plan de fixation du support (D) et
le mur soient perpendiculaires
7. repositionner la machine sur le support (D), replacer les vis (B)
en vérifiant que la machine et le support soient bien fixés afin
de garantir le fonctionnement du produit
Il est très important de s'assurer d'avoir bien respecté
les dimensions de positionnement de l'embase du
produit, en faisant très attention à ce que le plan de
fixation du support et le mur soient perpendiculaires.
S'assurer également que les vis fixent solidement la
machine au support.
