POÊLES À PELLETS Chapitre 10
MANUEL D'INSTALLATION ET MODE D'EMPLOI page 64
Schémas électriques Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

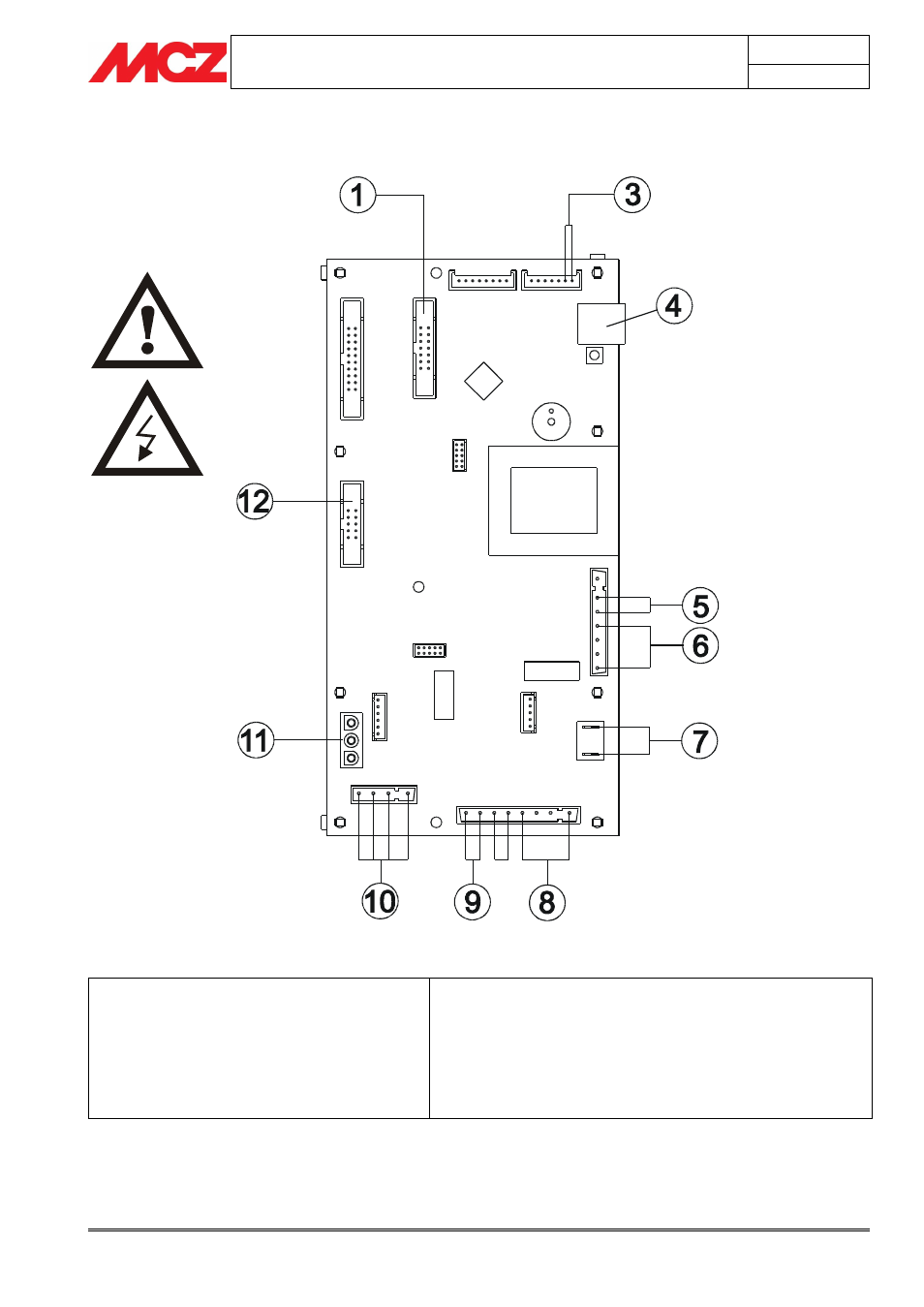

10. SCHÉMAS ÉLECTRIQUES
LÉGENDE DES CABLAGES CARTE MÈRE
1. Tableau de secours
3. Sonde fumées
4. Connexion modem
5. Interrupteur
6. Bougie
7. Ventilateur expulsion fumées 8. Motoréducteur
9. Thermostat à contact
10. Ventilateur air
11. Contrôle de tours du ventilateur d'expulsion des fumées
12. Capteur débit d'air
N.B. Les câblages électriques de chaque composant sont munis de connecteurs pré-câblés dont la mesure varie
pour chacun.
