POÊLE À PELLETS Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI page 30
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

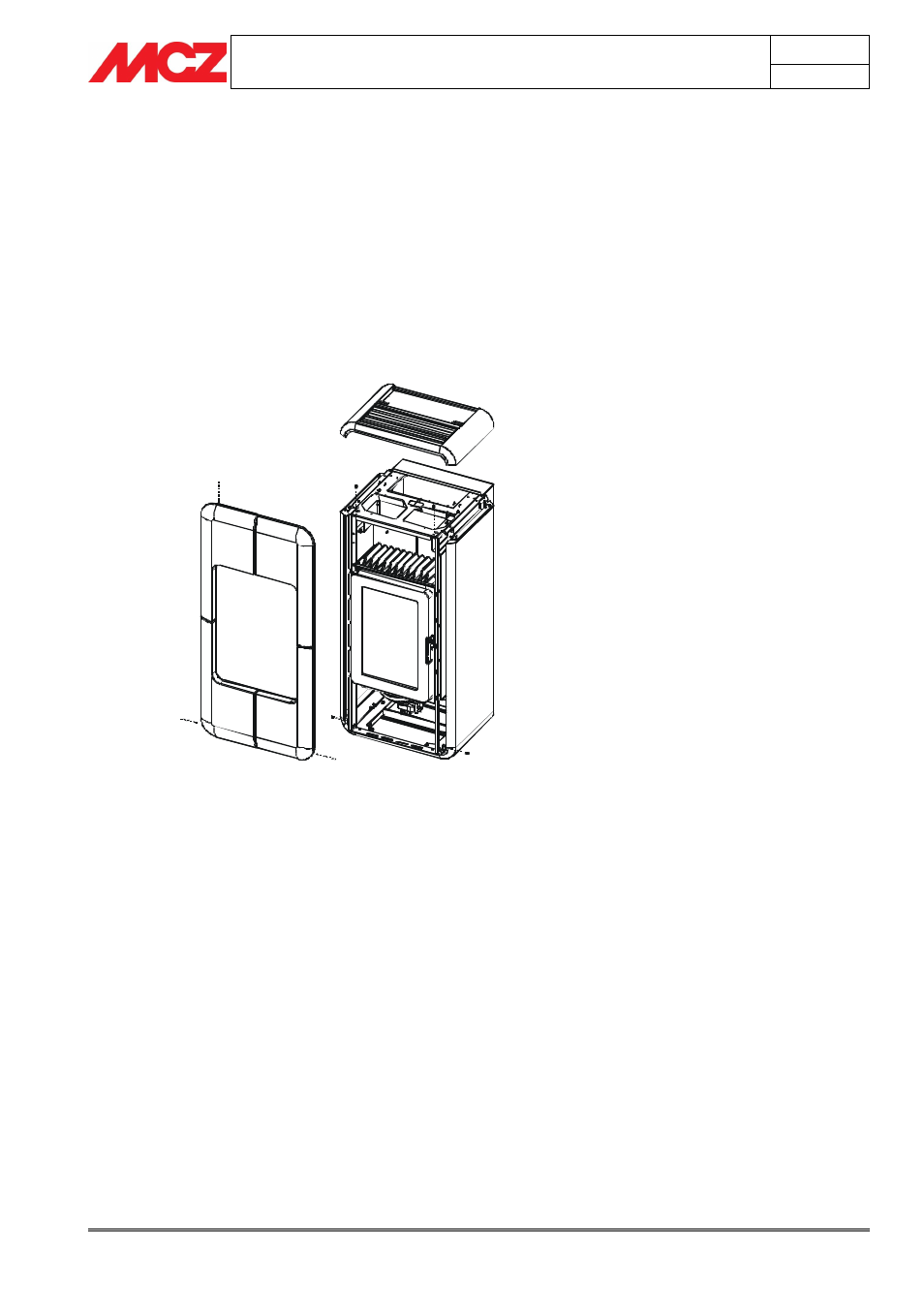

3.4.6. Montage du panneau frontal/côtés et du dessus sur le poêle Toba
Le poêle Toba a trois parties qui ont besoin de montage :
o Panneau frontal en :
 Céramique
 Pierre ollaire
o Côtés en acier
o Dessus
Le panneau frontal en céramique/ en pierre ollaire est livré avec
les céramiques fixées sur le châssis en fer, il suffit donc de le fixer à la
structure du poêle à l'aide des deux vis supérieures et des deux vis
inférieures (P).
P
P
P
P
P
P
P
P
Les côtés en acier doivent être fixés à la structure du poêle, en
enfilant les chevilles A-B présentes dans la partie inférieure du côté
dans les orifices (a) présents sur l'embase du poêle. Une fois qu'il est
placé, fixer le côté sur la partie supérieure du poêle à l'aide des deux vis
(b-c).
