46

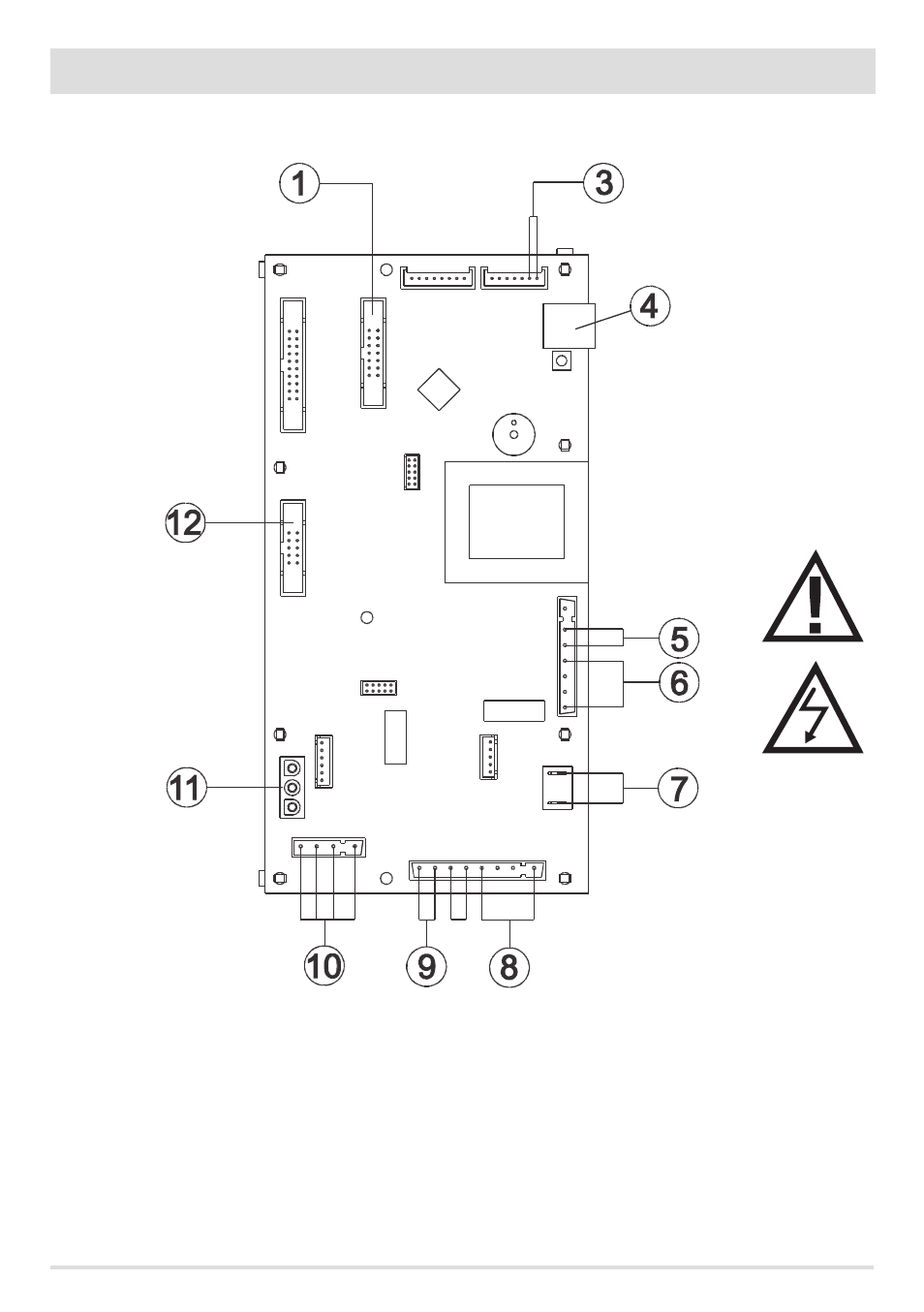

9-SCHEMAS ELECTRIQUES
LEGENDE CABLAGES CARTE MERE
1. TABLEAU DE SECOURS
3. SONDE FUMEES
4. CONNEXION MODEM
5. INTERRUPTEUR
6. BOUGIE DE PRECHAUFFAGE
7. VENTILATEUR EXPULSION FUMEES
8. MOTOREDUCTEUR
9. THERMOSTAT À CONTACT
10. VENTILATEUR AIR
11. CONTRÔLE TOUR VENTILATEUR EXPULSION FUMÉES
12. CAPTEUR PORTE AIR
N.B. Les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère l'une de
l'autre.
