2-INSTRUCTIONS POUR L'INSTALLATION
RACCORDEMENTS

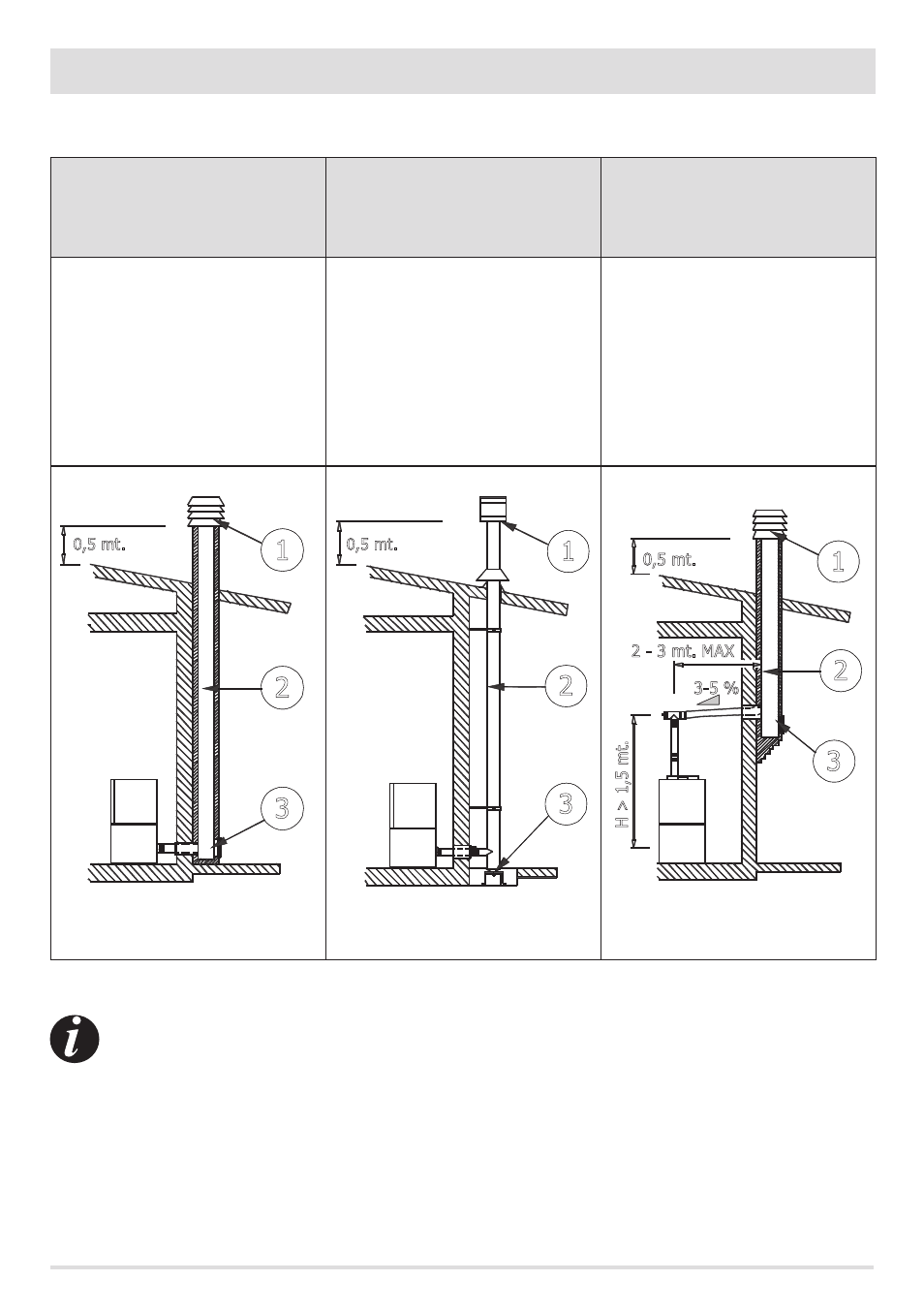

RACCORDEMENT À LA CHEMINÉE RACCORDEMENT À UN CONDUIT
EXTERNE AVEC TUYAU ISOLÉ OU
DOUBLE PAROI
RACCORDEMENT A LA CHEMINEE
La cheminée doit avoir des dimensions
internes pas plus de 20X20 cm ou 20 cm
de diamètre ; dans le cas de dimensions
supérieures ou de mauvaises conditions
de la cheminée (ex. craquelures, mauvaise
isolation, etc.) il est conseillé d'insérer un
tube en acier inox de diamètre correct sur
toute sa longueur, jusqu'à l'extrémité.
Le tuyau externe doit avoir des dimensions
internes minimum de 10X10 cm ou de 10
cm de diamètre et maximum de 20X20 cm
ou de 20 cm de diamètre.
On doit utiliser uniquement des tubes
isolés (double paroi) en acier inox lisses à
l'intérieur (les tubes inox flexibles ne sont
pas admis) fixés au mur.
Pour un bon fonctionnement, l'inclinaison
du raccordement entre le produit et la
cheminée, ou le conduit de fumée, ne doit
pas être inférieure à 3% dans les parties
horizontales dont la longueur d'ensemble
ne doit pas dépasser 2/3m et la partie
verticale d'un raccord en “T” à un autre
(changement de direction) ne doit pas être
inférieure à 1,5 m.
1) FAITE ANTI-VENT 2) CHEMINEE 3) INSPECTION
• Vérifier avec des instruments adéquats qu'il y a un tirage min. d'au moins 5 Pa.
• Prévoir à la base de la cheminée une inspection pour le contrôle périodique et le nettoyage qui doit être fait
une fois par an.
• Effectuer le raccordement à la cheminée étanche avec les raccords et tubes conseillés par nous (marqués CE
selon EN1856-2 avec les caractéristiques minimum T200 et P1).
• Contrôler impérativement qu'un faîte anti-vent soit bien installé selon les normes en vigueur.
• Ce type de raccord, également en cas de défaut momentané de courant, assure l'évacuation des fumées.
