Powerfix PFSS54A1 - Manuel

PFSS54A1
PFSS54B1
PFSS54C1
PFSS54D1

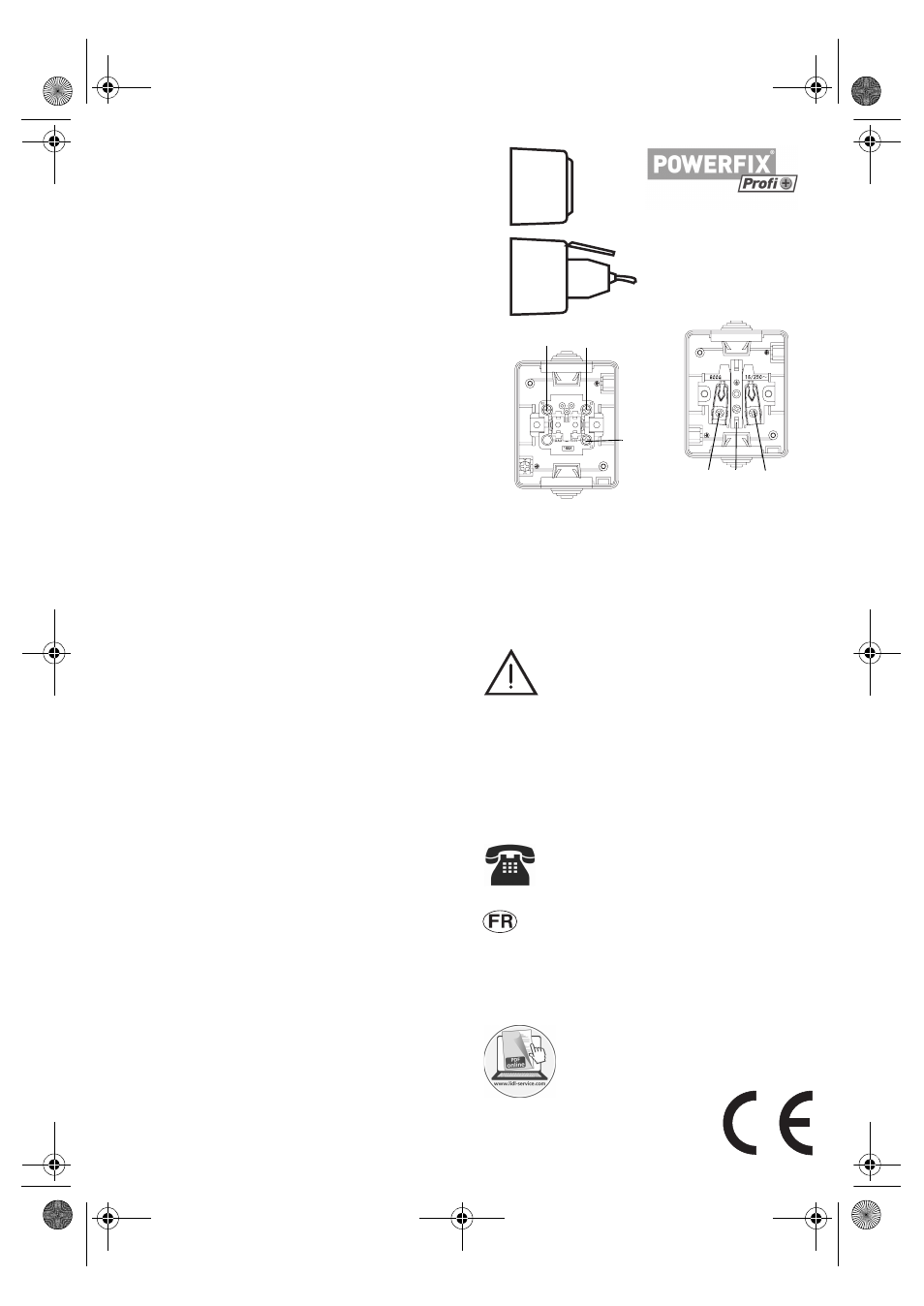

X1 X1
L1
X1: Contacts de
commutation
(commutation à deux
directions ou
Marche/Arrêt)
L1: Phase
N: Neutre
PE: Conducteur
de
protection
(vert jaune)
L: Phase
PFSS54A1-D1_14-V1.3_FR_NL
PE L N
IP54
IP44
Prises de courant de sécurité et
contacteurs pour montage en
milieu humide
Contenu
PFSS54A1: Prise pour milieu humide
PFSS54B1: Contacteur inverseur milieu humide
PFSS54C1: Prise double milieu humide
PFSS54D1: Prise combinée milieu humide
Nettoyage
Avertissement ! Pour éviter tout risque de
décharge électrique, ne laisser en aucun cas
de l'eau pénétrer à l'intérieur.
• Nettoyez les prises ou le contacteur avec un
chiffon très légèrement humide.
Élimination
Lorsque le produit arrive en fin de vie, l'éliminer de
façon professionnelle et respectueuse de
l'environnement.
Service après-vente
Service France
Tel.: 0800 919270
E-Mail: [email protected]
IAN: 93794
Vous pouvez télécharger cette notice,
ainsi que d'autres manuels, des vidéos
du produit et des logiciels sous
www.lidl-service.com.
Remarque :
Installation à réaliser uniquement par une main d’oeuvre
qualifiée et expérimentée en électrotechnique !*)
Toute installation incorrecte met en péril
• votre propre vieþ;
• la vie de l’utilisateur de l’installation électrique.
Une installation non conforme risque d’induire de graves
dommages matériels, dus à un incendie par exemple.
Votre responsabilité personnelle pour dommages
corporels et matériels peut être engagée.
Adressez-vous à un électricien !
*)Les connaissances spécifiques suivantes, plus
particulièrement, sont nécessaires aux travaux d’installation :
• Les « 5 règles de sécurité » à appliquer :
– Séparation de l’ouvrage des sources de tension ;
– Condamnation des organes de séparation en
position d’ouverture ;
– Vérification de l’absence de tension ;
– Mise à la terre et en court-circuit ;
– Séparation, isolation, protection des parties
voisines sous tension ;
• Sélection de l’outil, des appareils de mesure et, le cas
échéant, de l’équipement de protection individuelle
adaptés ;
• Evaluation des résultats des mesures ;
• Sélection du matériel d’installation électrique pour la
sécurisation des conditions de mise hors tensi ;
• Types de protection IP ;
• Montage du matériel d’installation électrique ;
• Type du réseau d’alimentation (système TN, système
IT, système TT) et conditions de raccordement qui en
résultent (mise au neutre classique, mise à la terre de
protection, dispositions supplémentaires nécessaires,
etc.).
Caractéristiques techniques
Contacteur courant nominal: 10 A
Prises courant nominal: 16 A
Tension nominale: 250 V
~
