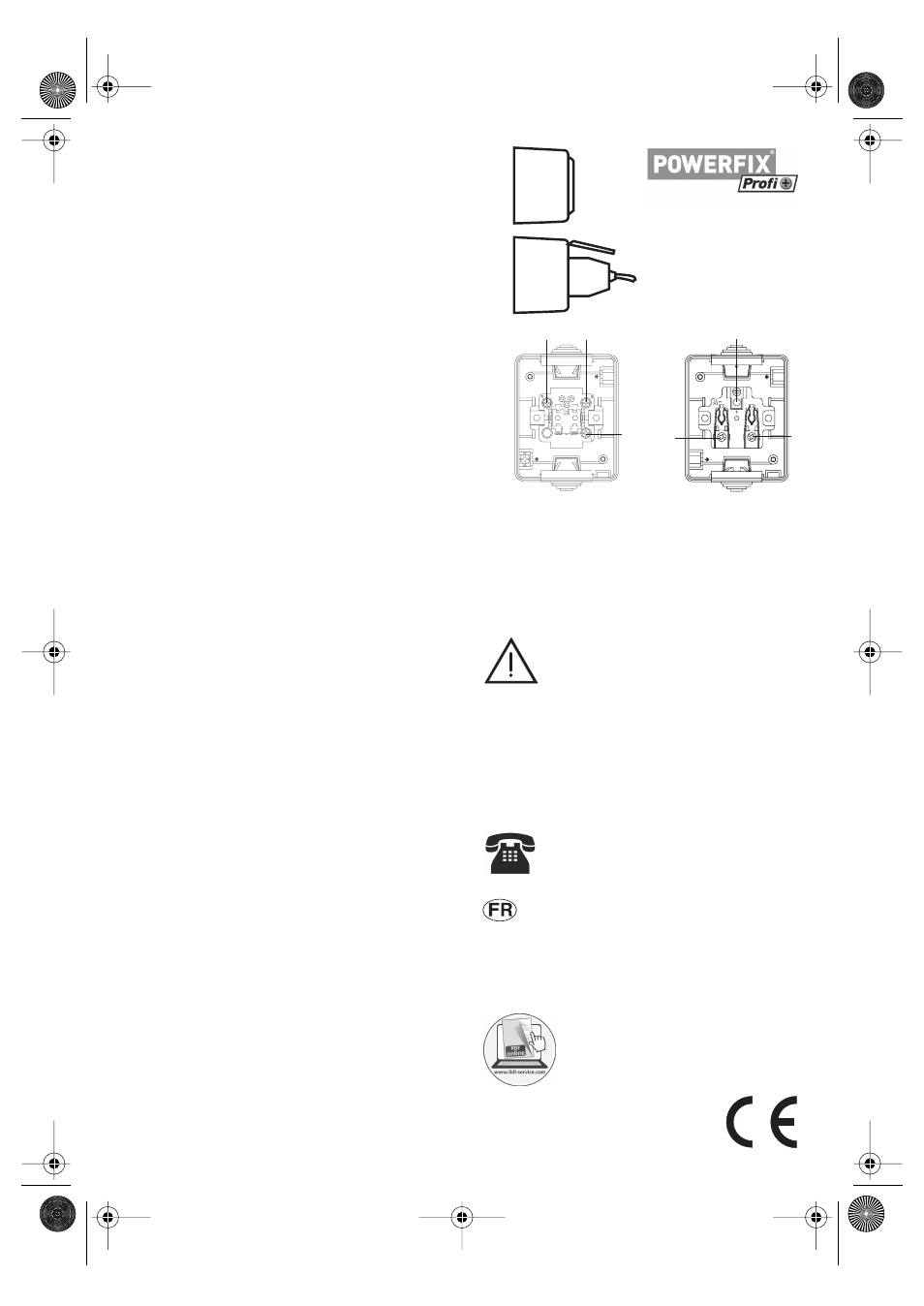

Powerfix PFSS54A2 - Manuel

PFSS54A2-D2_13-V1.3_FR_CZ
Prises de courant de sécurité et contacteurs
pour montage en milieu humide
Contenu
PFSS54A2: Prise pour milieu humide
PFSS54B1: Contacteur inverseur milieu humide
PFSS54C2: Prise double milieu humide
PFSS54D2: Prise combinée milieu humide PFSS54A2
PFSS54B1
PFSS54C2
PFSS54D2
X X
L
Nettoyage
Avertissement ! Pour éviter tout risque de
décharge électrique, ne laisser en aucun
cas de l'eau pénétrer à l'intérieur.
• Nettoyez les prises ou le contacteur avec un
chiffon très légèrement humide.
Élimination
Lorsque le produit arrive en fin de vie, l'éliminer
de façon professionnelle et respectueuse de
l'environnement.
Service après-vente
Service France
Tel.: 0800 919270
E-Mail: [email protected]
IAN: 86064
Vous pouvez télécharger cette
notice, ainsi que d'autres manuels,
des vidéos du produit et des logiciels
sous www.lidl-service.com.
Remarque :
Installation à réaliser uniquement par une main d’oeuvre
qualifiée et expérimentée en électrotechnique !*)
Toute installation incorrecte met en péril
• votre propre vie ;
• la vie de l’utilisateur de l’installation électrique.
Une installation non conforme risque d’induire de
graves dommages matériels, dus à un incendie par
exemple.
Votre responsabilité personnelle pour dommages
corporels et matériels peut être engagée.
Adressez-vous à un électricien !
*)Les connaissances spécifiques suivantes, plus particu-
lièrement, sont nécessaires aux travaux d’installation :
• Les « 5 règles de sécurité » à appliquer :
– Séparation de l’ouvrage des sources de tension ;
– Condamnation des organes de séparation en
position d’ouverture ;
– Vérification de l’absence de tension ;
– Mise à la terre et en court-circuit ;
– Séparation, isolation, protection des parties
voisines sous tension ;
• Sélection de l’outil, des appareils de mesure et,
le cas échéant, de l’équipement de protection
individuelle adaptés ;
• Evaluation des résultats des mesures ;
• Sélection du matériel d’installation électrique pour
la sécurisation des conditions de mise hors tensi ;
• Types de protection IP ;
• Montage du matériel d’installation électrique ;
• Type du réseau d’alimentation (système TN, sys-
tème IT, système TT) et conditions de raccorde-
ment qui en résultent (mise au neutre classique,
mise à la terre de protection, dispositions sup-
plémentaires nécessaires, etc.).
Caractéristiques techniques
Contacteur courant nominal: 10 A
Prises courant nominal: 16 A
Tension nominale: 250 V ~
X : Contacts de
commutation
(commutation à
deux directions ou
Marche/Arrêt)
L : Phase
L : Phase
PE : Conducteur
de protection
(vert jaune)
N : Neutre
IP54
IP44
PE
L N
