 Si le réservoir est purgé, ceci doit être fait en extérieur.
7 CONSIGNES DE MONTAGE
Le
cultivateur est livré totalement monté à l’exception de quelques pièces. Les consignes
suivantes vous aideront à monter et à régler le dispositif de terrage, la tension du câble et la
hauteur du mancheron.

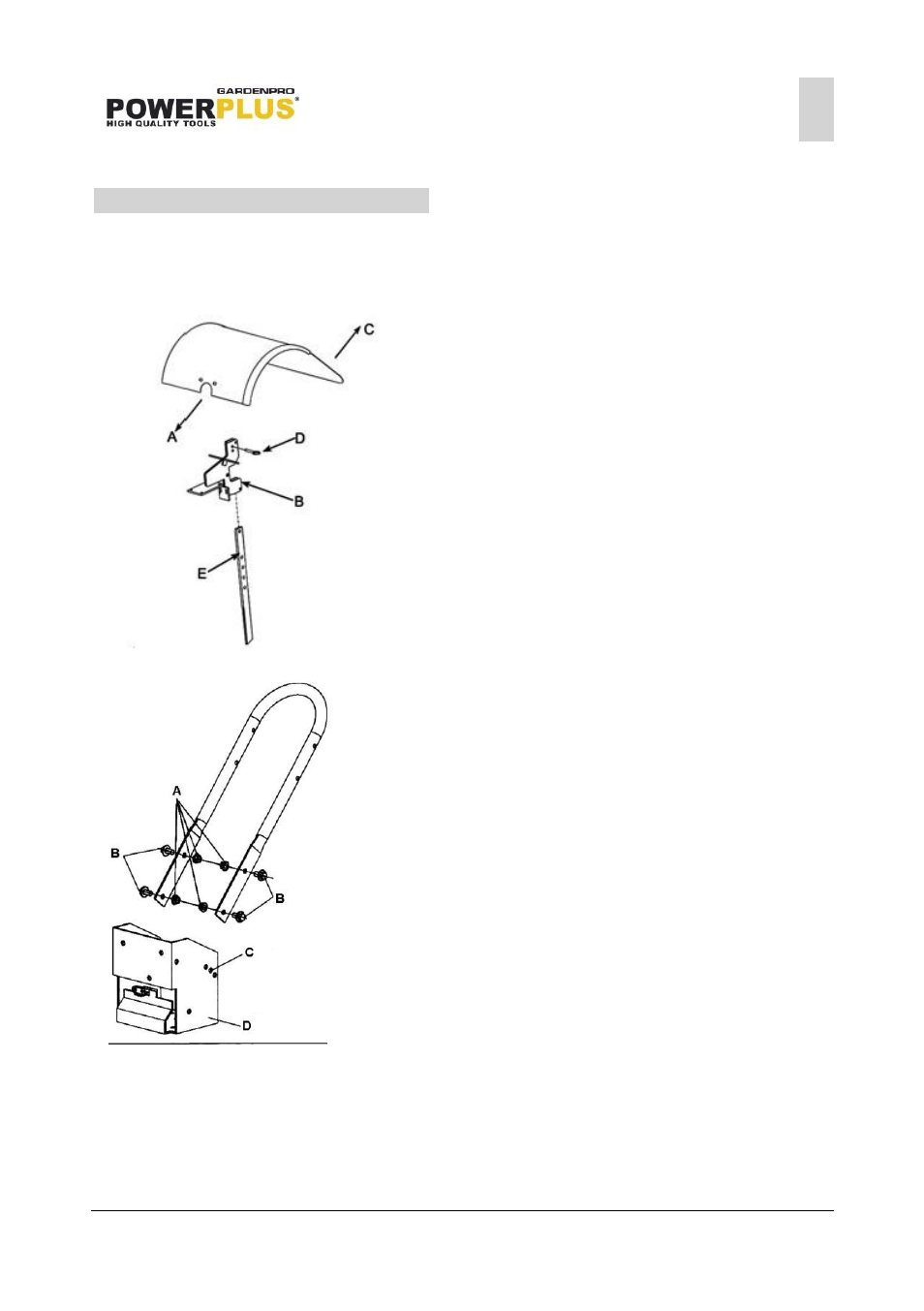

7.1 Étape 1 : installez le dispositif de terrage
 Installez le dispositif de terrage dans la partie
supérieure du support du dispositif de terrage
avec la poignée tournée vers l’arrière.
 Insérez le boulon du dispositif de terrage
dans le trou du levier de terrage sur le
support du dispositif de terrage de sorte que
les dents déblaient le sol.
A) Avant
B) Support du dispositif de terrage
C) Arrière
D) Boulon du dispositif de terrage
E) Dispositif de terrage
7.2 Étape 2 : fixez la barre inférieure du mancheron sur le cultivateur
 Placez la barre inférieure du mancheron à
l’extérieur du capot de transmission et
alignez les trous inférieurs.
 Insérez le boulon et l’écrou de chaque côté
des trous inférieurs.
 Insérez le boulon et l’écrou de chaque côté
des trous supérieurs à la hauteur de
mancheron souhaitée.
A) Écrous de blocage
B) Boulons de réglage de la hauteur
C) Trous de réglage de la hauteur
D) Capot de transmission
