Pour placer les roues en position ‘roue libre’ :
 Retirez la goupille de blocage. Faites glisser
la roue vers l’intérieur vers la machine.
 Insérez la goupille dans l’essieu uniquement.
 La roue doit tourner librement sur l’essieu.

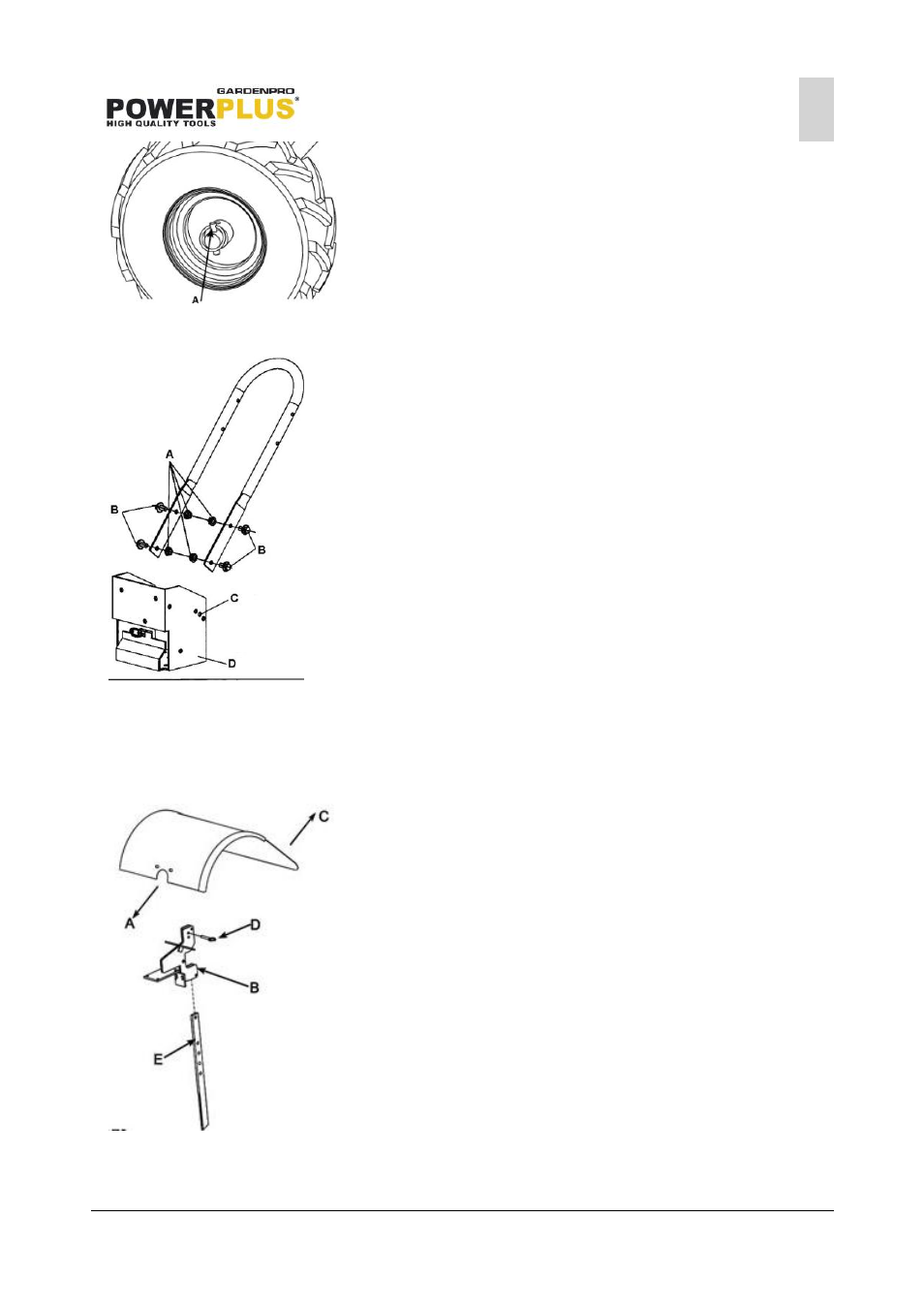

A) Goupille de blocage de roue en position ‘roue libre’. (trou d’essieu uniquement)
9.2 Réglage en hauteur du mancheron
La hauteur idéale du mancheron varie en
fonction de la taille de l’opérateur et de la
profondeur de labourage. Pour régler la
hauteur du mancheron :
 Dévissez les écrous et retirez les boulons
supérieurs de chaque côté.
 Alignez le mancheron sur les trous
souhaités.
 Installez les boulons et les écrous.
Resserrez.
A) Écrous de blocage
B) Boulons de réglage de la hauteur
C) Trous de réglage de la hauteur
D) Capot de transmission
9.3 Levier de terrage
La profondeur de labourage est contrôlée par la
hauteur du levier de terrage. Pour régler la profondeur
de labourage :
 Desserrez le boulon du dispositif de terrage.
 Relevez le levier de terrage pour positionner les
dents sur la profondeur de labourage souhaitée.
 Alignez le trou du levier de terrage sur le trou du
support du dispositif de terrage et remplacez le
boulon du dispositif de terrage.
Levier de terrage abaissé = labourage moins profond.
Placez le boulon dans le trou supérieur du levier de
terrage pour le labourage le moins profond possible.
Levier de terrage relevé = labourage plus profond.
Placez le boulon dans le trou inférieur du levier de
terrage pour le labourage le plus profond possible.
A) Avant
B) Support du dispositif de terrage
C) Arrière D) Boulon du dispositif de terrage
E) Dispositif de terrage
