FR-38

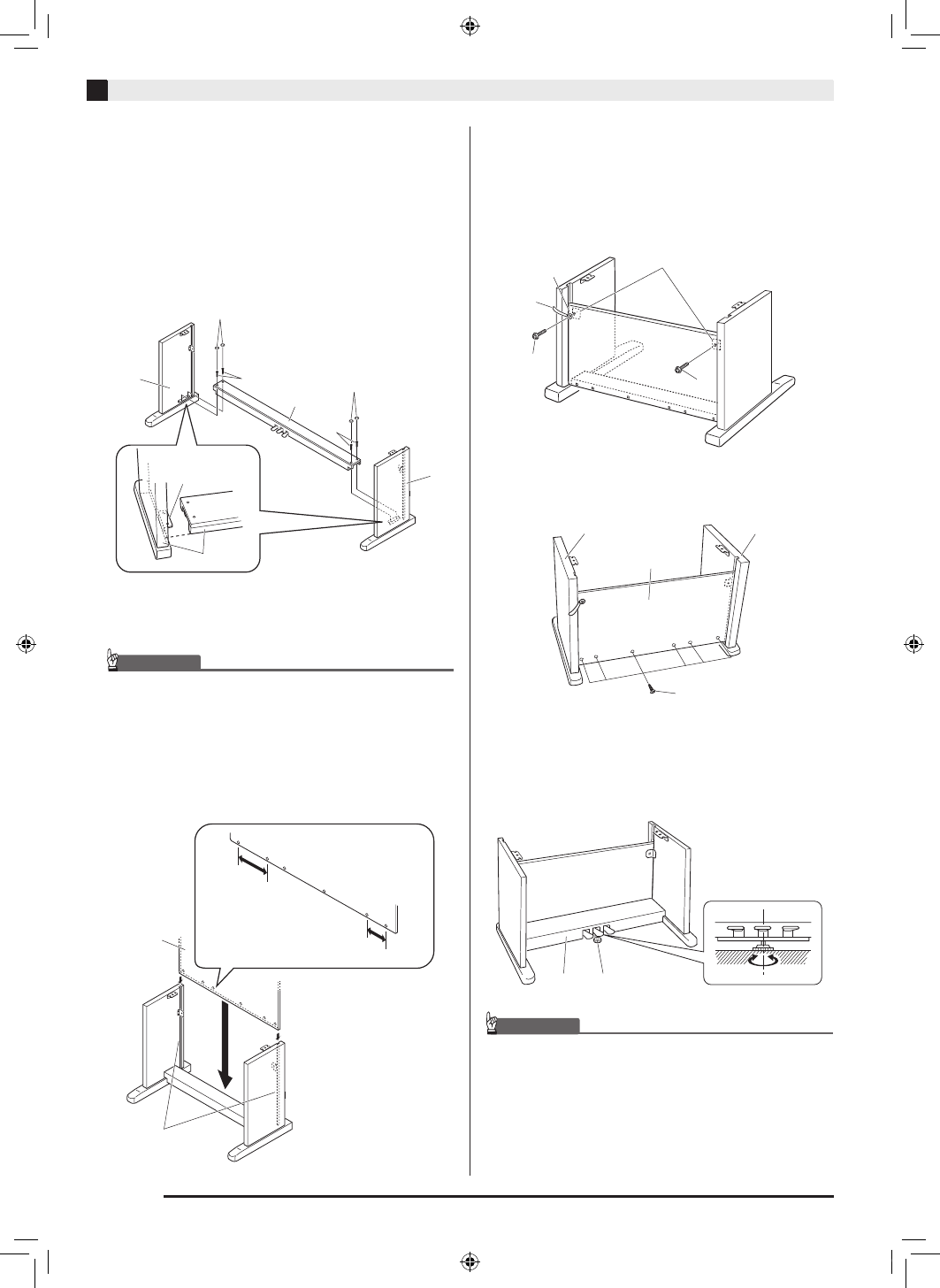

Assemblage du support
1.
Fixez les panneaux latéraux A et B à la
traverse D. Fixez les panneaux latéraux avec
quatre vis E.
• Lorsque vous installez les pièces 2, faites glisser les
ferrures 3 dans les fentes aux deux extrémités de la
traverse D. Si les ferrures 3 ne sont pas insérées à
fond dans les extrémités de la traverse D, les vis E ne
pourront pas entrer dans les trous de vis des ferrures
3
et leur filetage risque d’être endommagé.
• Recouvrez les têtes de vis avec les capuchons J.
2.
Faites glisser le panneau arrière C dans les
rainures 4 des panneaux latéraux.
IMPORTANT !
• Assurez-vous que le panneau arrière C est bien
positionné comme décrit ci-dessous lors de
l’installation.
– Avant de mettre le panneau arrière C, assurez-
vous que les trous de vis très espacés au bas du
panneau se trouvent à gauche (vu de l’avant du
support) et les trous peu espacés se trouvent à
droite.
3.
Utilisez les deux vis I pour fixer les bords
supérieurs gauche et droit du panneau arrière
C
aux ferrures 5 des panneaux latéraux A et
B
.
• Au point 6, posez le clip G sur la vis I avant
d’installer la vis.
4.
Ensuite, fixez le bas du panneau arrière C
avec les six vis F.
5.
Ajustez la vis de réglage de hauteur 7 pour
que la traverse D soit supportée et ne
s’abaisse pas quand les pédales sont
actionnées.
IMPORTANT !
• La traverse D peut être endommagée par la
pression des pédales si la vis de réglage de hauteur
7
n’est pas ajustée. Veillez à toujours ajuster la vis
de réglage de hauteur 7 avant d’actionner les
pédales.
A E
D
E
B
J
J
3
2
C
4
Large
Étroit
5
I
I
6
G
C
F
A B
7 D
