20
>> Connexions
Connecter des enceintes au système
Vous pouvez connecter jusqu'à douze
enceintes et subwoofers à votre téléviseur
à l'aide de câbles Power Link.
Débranchez du secteur tous les appareils
avant de raccorder l'appareil supplémentaire.
Suivant le type d'enceintes que vous connectez
au téléviseur, vous aurez besoin de différents
câbles et peut-être d'adaptateurs. Ces câbles
et adaptateurs sont disponibles auprès de
votre revendeur Bang & Olufsen.
Connecter des enceintes
> Branchez un câble Power Link à la prise
correspondante des enceintes que vous
souhaitez connecter au système.*
1
> Reliez les câbles aux prises PL 1 à 6 disponibles
du système.
> Raccordez un câble Power Link aux prises
correspondantes du subwoofer.
> Reliez ce câble à l'une des prises PL 1 à 6
disponibles du système.
> Rebranchez sur le secteur le téléviseur et
toutes les enceintes connectées à celui-ci.
1 *N'oubliez pas de régler le commutateur des
enceintes sur gauche ou droite en fonction de
leur emplacement par rapport à votre position
d'écoute.
En cas d'impossibilité de brancher le câble
en boucle entre deux enceintes que vous
souhaitez relier à une même prise PL de
l'appareil, vous aurez besoin d'un répartiteur
supplémentaire ; contactez votre revendeur
Bang & Olufsen pour plus d'informations.

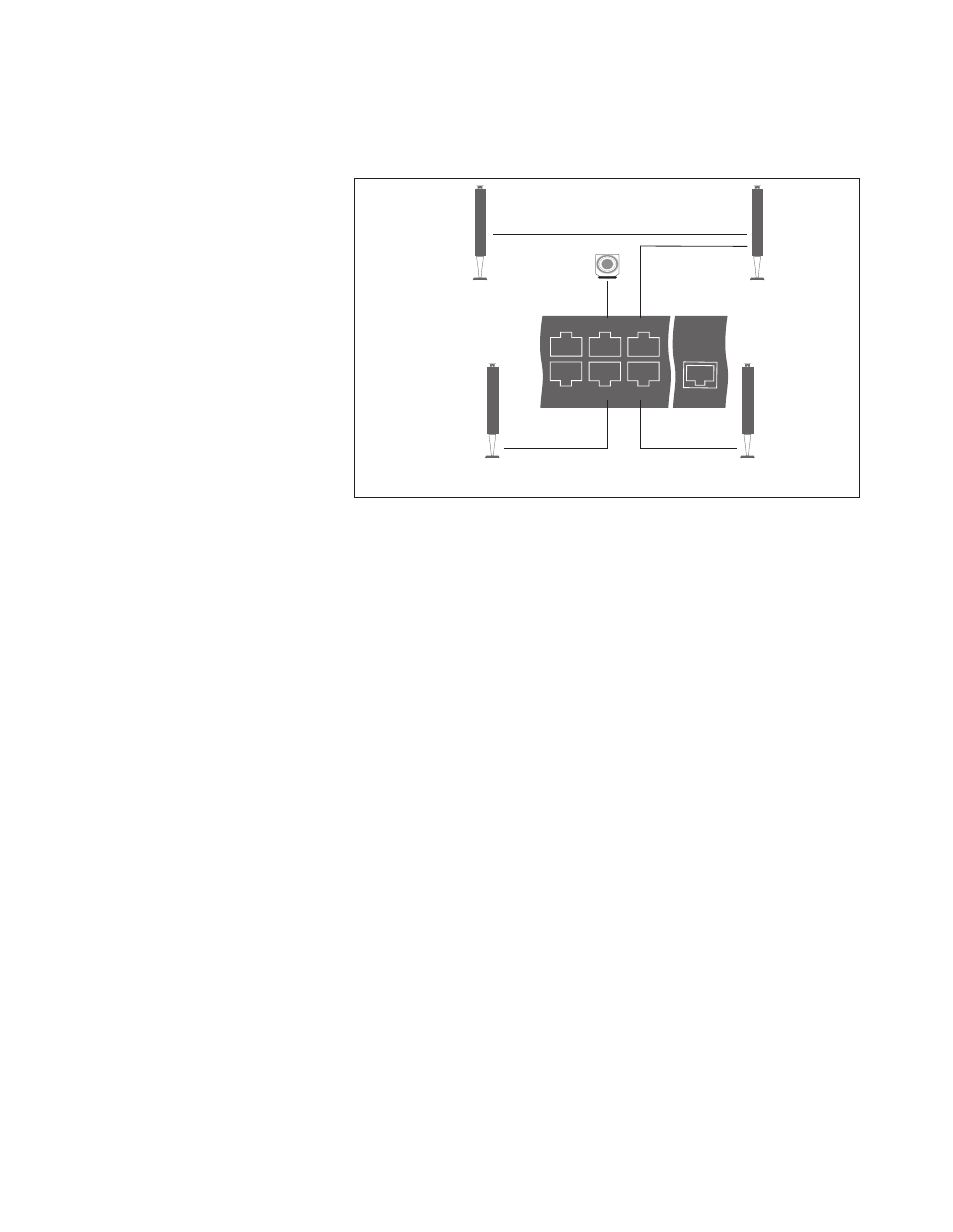

Subwoofer
Enceinte avant Enceinte avant
PL 1 PL 2 PL 3
NOT
USED
PL 4 PL 5
PL 6
Surround Surround
Exemple de branchement des enceintes
