14
>> Connexions

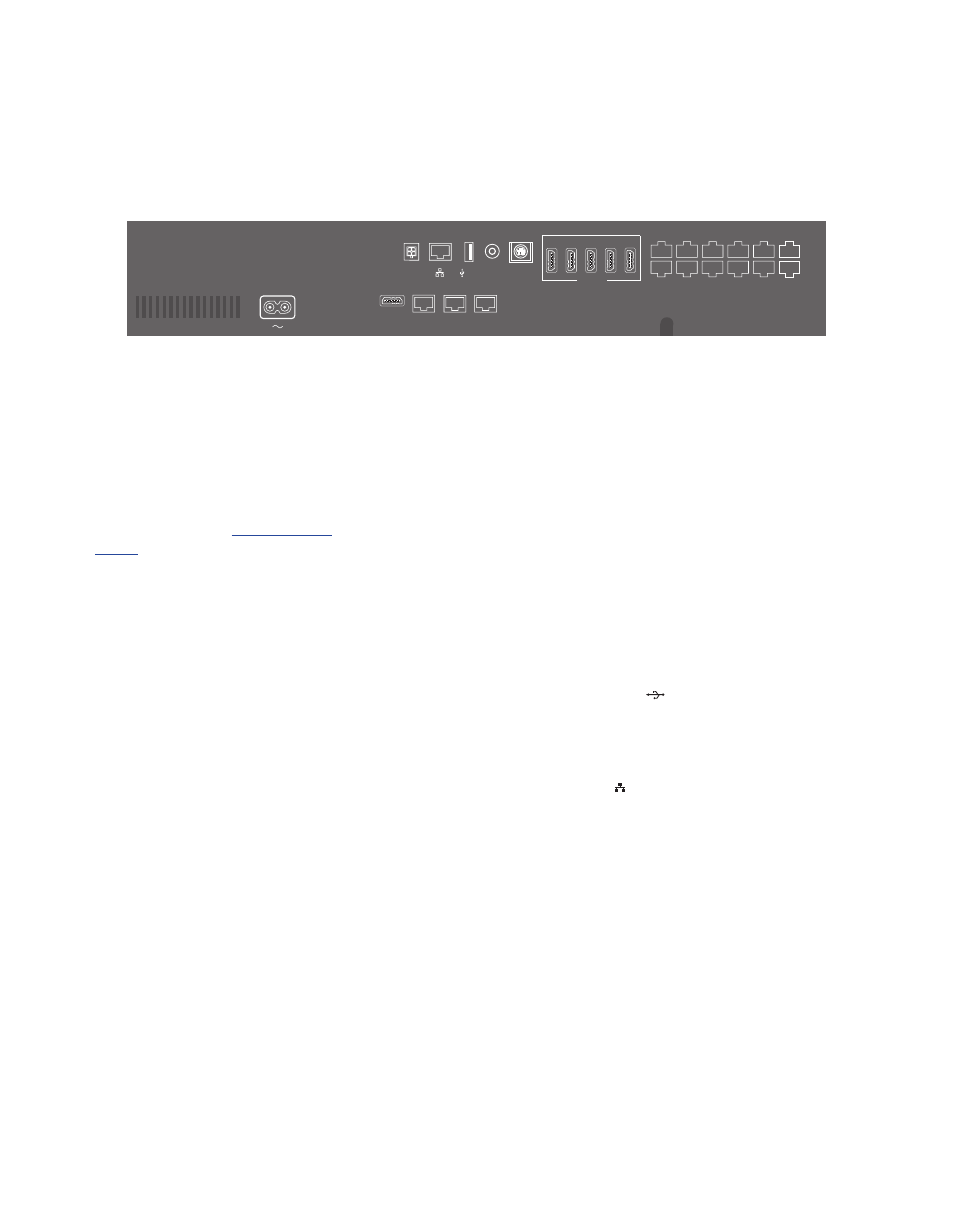

Panneaux de connexion
Tout appareil connecté de manière permanente
au panneau de connexion doit être enregistré
dans le menu LISTE DES SOURCES en appuyant
sur la touche
verte, puis pour chacune des
sources sur la touche rouge. Si une source
est déjà configurée, vous pouvez simplement
la mettre en surbrillance dans la LISTE DES
SOURCES et appuyer sur la touche
rouge
pour modifier les réglages la concernant.
Pour plus d'informations,
reportez-vous à la
page 23 .
Nous vous recommandons de connecter votre
système à Internet afin de recevoir les mises à
jour logicielles et de pouvoir télécharger les
tables PUC. Les tables PUC vous permettent
de contrôler les appareils non Bang & Olufsen
à l'aide de la télécommande Bang & Olufsen.
Connectez la prise ~ du panneau de connexion
principal de votre système à la prise secteur. Le
système est en mode veille et prêt à être utilisé.
Le câble secteur et la fiche fournis sont
spécialement conçus pour cet appareil.
Ne changez pas la fiche. Si le câble secteur
est endommagé, achetez-en un autre
auprès de votre revendeur Bang & Olufsen.
~ Alimentation secteur
Connexion à l'alimentation secteur.
PL 1–6 (Power Link)
Pour la connexion d'enceintes externes dans
une installation audio surround. Pour plus
d’informations, consultez le manuel en ligne.
Avec certains téléviseurs, il est possible d'utiliser
une prise PL, par exemple la prise PL 6, pour
connecter l'enceinte centrale intégrée.
MONITOR CONTROL
Prise pour la connexion d'un téléviseur
Bang & Olufsen.
PUC 1–3 A+B
Prises pour des signaux de contrôle IR vers
des équipements externes connectés à une
prise HDMI IN, HDMI OUT ou AV IN. Elles vous
permettent de contrôler les appareils non
Bang & Olufsen à l'aide de la télécommande
Bang & Olufsen.
CTRL (1)
Pour une utilisation future.
CTRL (2)
Prise pour la connexion d'un commutateur
HDMI externe servant à mettre en place une
installation à deux écrans.
EXT. IR
Prise pour la connexion d'un récepteur IR
externe secondaire.
HDMI IN (1–5)
La prise HDMI (High Definition Multimedia
Interface) permet de connecter diverses
sources télévisées, du décodeur aux lecteurs
multimédia en passant par les lecteurs Blu-ray
ou encore un ordinateur.
AV IN
Pour la connexion d’appareils vidéo analogiques.
S/P-DIF IN
Prise d'entrée audio numérique, par exemple,
pour un PC.
USB ( )
Pour la connexion d'un périphérique USB, afin
de parcourir vos photos numériques, vos vidéos
ou vos fichiers de musique.
Ethernet
Prise de raccordement à Internet. Pour obtenir
des mises à jour logicielles, accéder aux
téléchargements WebMedia et PUC.
Vérifiez que la connexion câblée entre l'appareil
et le routeur ne quitte pas le bâtiment afin
d'éviter tout contact avec un câble haute tension.
CTRL 1 CTRL 2 CTRL 3
PUC 3 A+B PL 1 PL 2 PL 3
EXT IR PUC 1
A+B
CTRL 4
PUC 2
A+B
CTRL 5
NOT
USED
PL 4 PL 5
1 2 3 4 5
HDMI IN
AV
IN
S/P-DIF
IN
5V
0,5A
12V=1.0A
STAND
HDMI
OUT
MONITOR
CONTROL
IR/AUTO
CONTRAST
PL 6
Suite…
