SECTION 5. Fonctionnement du convertisseur de fréquence
18 VS-606V7 Notice d’utilisation sommaire
• Fonctions de l'unité de commande numérique
Toutes les fonctions du VS-606V7 sont programmables via l'unité de com-
mande numérique.
Ci-après une description des affichages et du clavier.

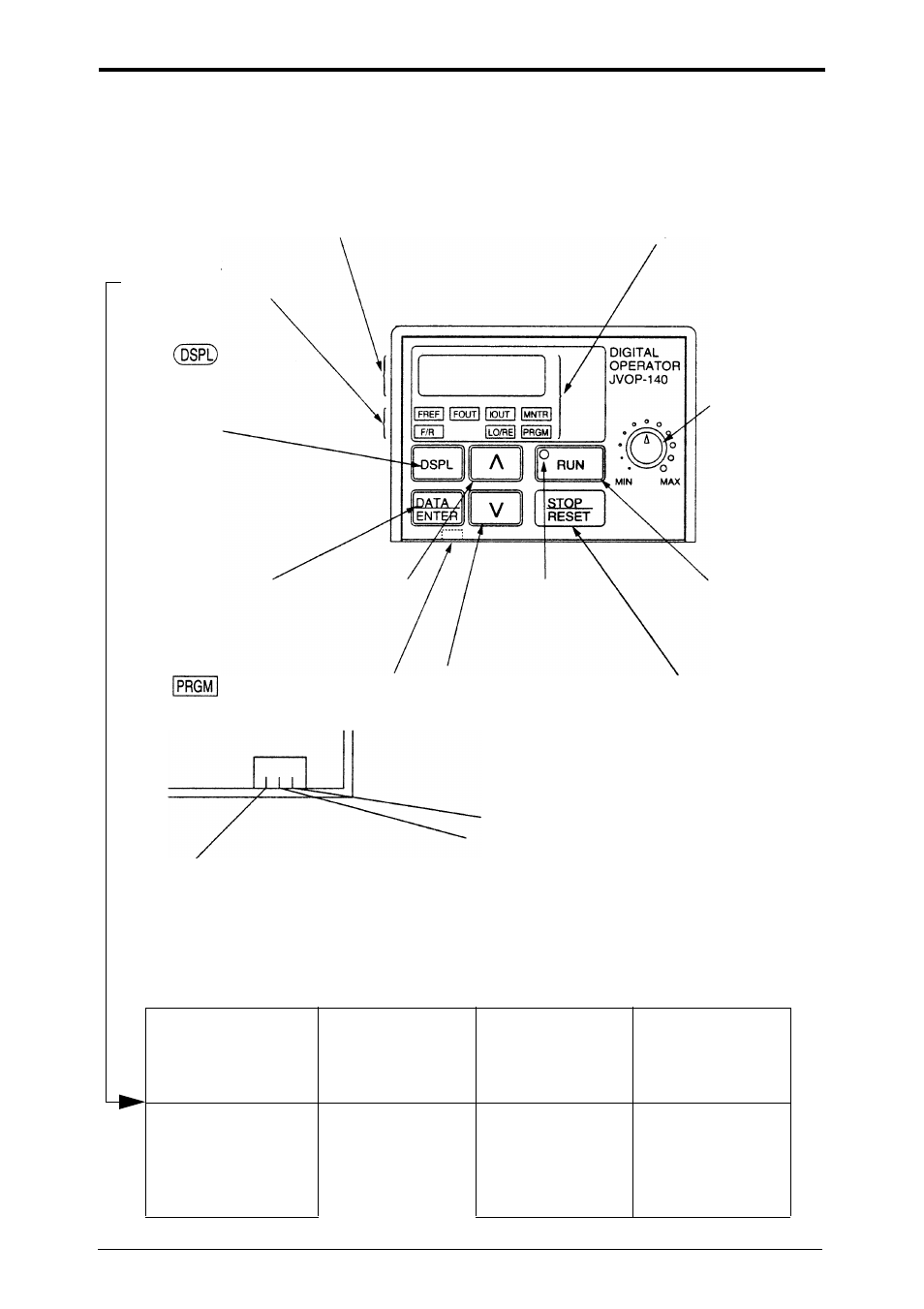

Fig. 3 Unité de commande numérique JVOP-140
Domaine d'affichage de données Domaine d'indication de fonctions
LEDs d'indication de fonction.
La LED passe à une autre
fonction à chaque
actionnement de la
touche . Les
données affichées peuvent
être modifiées.
Permet de
commuter les
LEDs de fonction.
L'actionnement de cette
touche permet de modifier
les données des pa-
ramètres. (Après sélection
d'une constante
par entrée du numéro
correspondant, la valeur
du paramètre s'affiche
par actionnement de la
touche .)
L'actionnement
de cette touche
permet d'augmenter
le numéro / la valeur
de paramètre.
Raccordement CN2
Indication d'état
(fonction iden-
tique à l'afficha-
ge RUN)
Permet d'arrêter le moteur
(permet de remettre à zéro le
défaut).
Permet de
mettre en
marche le mo-
teur.
Potentiomètre
de réglage de
fréquence. La
fréquence va-
rie en fonction
de la position
du poten-
tiomètre.
(Face arrière de l'unité de commande)
CN2-3: Raccordement de l'unité de commande
(consigne de courant)
CN2-2: Mise à la terre de l'unité
de commande
CN2-1: Raccordement de l'unité de com-
mande (consigne de tension)
Détails des LEDs (la couleur entre parenthèses désigne la couleur de la LED)
FREF
Programmation /
Affichage de la consigne
de fréquence
(vert)
FOUT
Affichage de la
fréquence de sortie
(vert)
IOUT
Affichage du courant
de sortie
(vert)
MNTR
Affichage multifonction
(vert)
F/R
Commande RUN via
l'unité de commande
Sélection de FWD/REV
(marche AV/AR)
(vert)
LO/RE
Sélection
local / à distance
(rouge)
PRGM
No. / valeurs du
paramètre
(rouge)
L'actionnement de cette
touche permet de réduire
le numéro / la valeur de
paramètre.
