Recherche d’erreurs SMA Solar Technology AG
76 SMC70HV11-IA-IFR112970 Instructions d’installation
9.3.2 Contrôle du fonctionnement des varistors
Les varistors sont des pièces d’usure dont le fonctionnement est altéré par le vieillissement ou par une
sollicitation répétée due à des surtensions. Il est ainsi possible qu’un des varistors à surveillance
thermique ait perdu sa fonction de protection.
Vous pouvez contrôler les varistors de la manière suivante :
1. Ouvrez l’onduleur, comme décrit au chapitre 7.2 « Ouverture de l’onduleur » (Page 56).

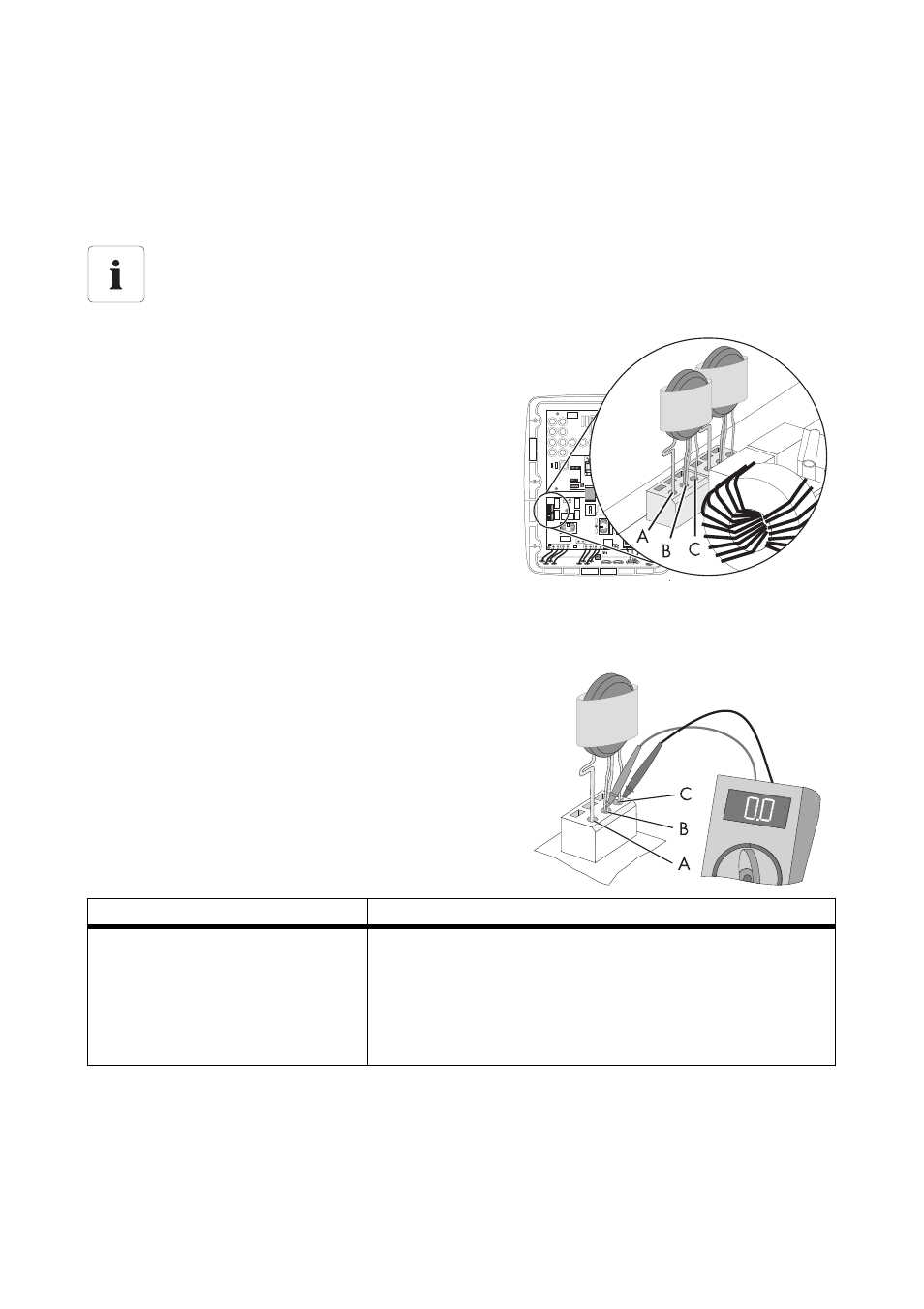

2. À l’aide d’un multimètre, vérifiez tous les varistors à
l’état monté pour voir s’il existe une liaison
conductrice respective entre les raccordements
B et C.
Position des varistors
Vous pouvez déterminer la position des varistors à l’aide du graphique représenté ci-
dessous.
Respectez l’affectation suivante des bornes :
• Borne A : borne extérieure
(raccord du varistor avec boucle
[encoche])
• Borne B : borne centrale
• Borne C : borne extérieure
(raccord du varistor sans boucle
[encoche])
Résultat Mesure
☑ Il existe une liaison
conductrice.
Il y a probablement une autre erreur dans l’onduleur.
• Fermez l’onduleur comme décrit au
chapitre 7.3 « Fermeture de l’onduleur » (Page 59).
• Contactez le Service en Ligne de SMA
(voir chapitre 13 « Contact » (Page 86).
