5 Raccordement électrique
5.1 Aperçu de la zone de raccordement
5.1.1 Vue extérieure

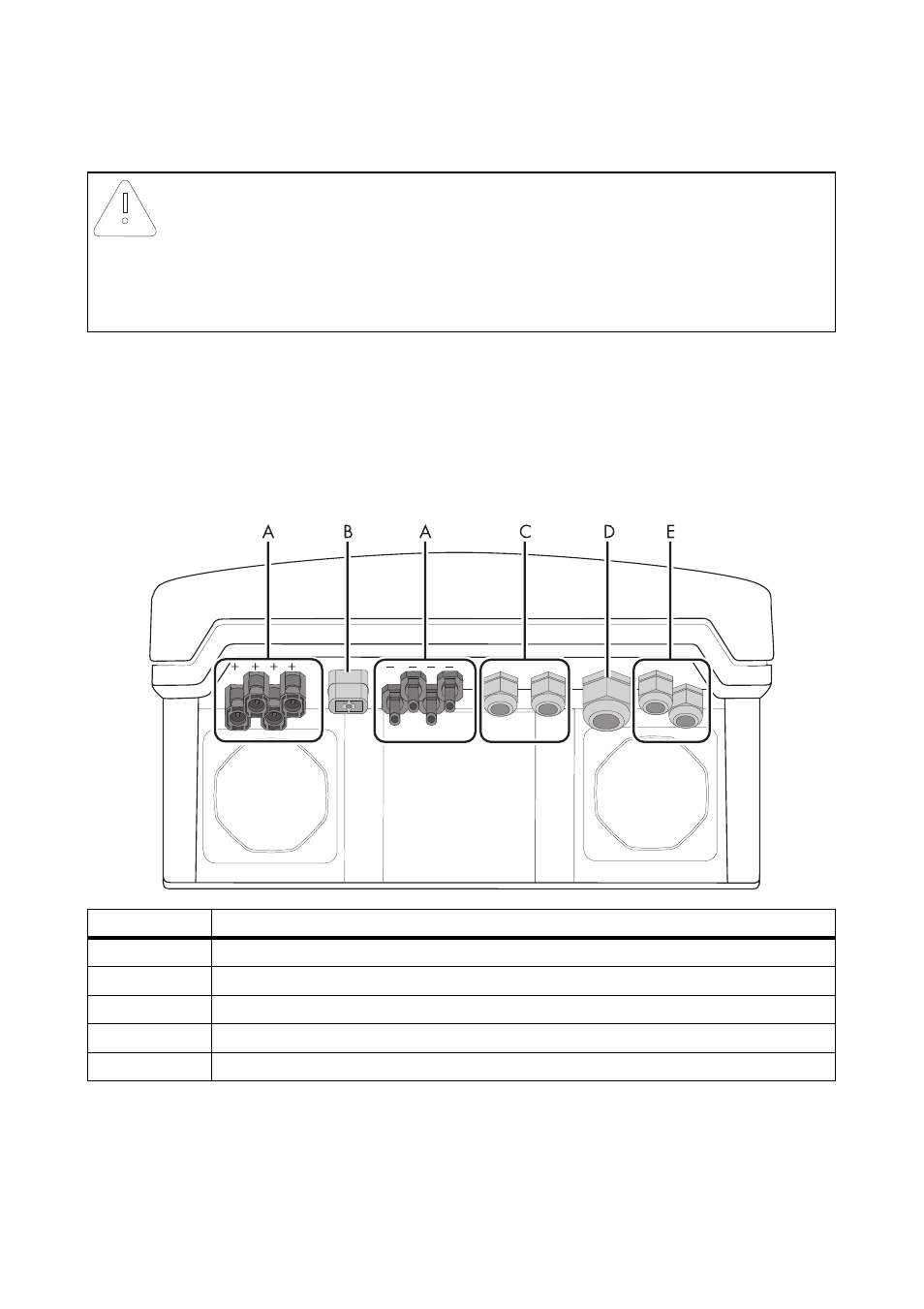

La figure suivante montre l’affectation de chaque zone de raccordement sur la partie inférieure
de l’onduleur.
PRUDENCE
L’onduleur peut être endommagé par des décharges électrostatiques.
Les composants à l’intérieur de l’onduleur peuvent être endommagés de manière
irréversible par des décharges électrostatiques.
• Reliez-vous à la terre avant de manipuler un des composants.
Position Désignation
A Connecteurs à fiche DC pour le raccordement des strings
B Connecteur pour le raccordement de l’Electronic Solar Switch (ESS)
C Presse-étoupes pour une communication optionnelle via RS485 ou radio (PG16)
D Presse-étoupe pour le raccordement au réseau (AC) (12 mm … 25 mm)
E Presse-étoupes pour le SMA Power Balancer
