3 Description de l’appareil
3.1 Utilisation conforme
Le Sunny Mini Central 5000/6000 sert à injecter l'énergie solaire transformée par
conversion photovoltaïque dans un réseau basse tension de 220 ... 240 V à une fré-
quence de 50/60 Hz. Ne pas dépasser les valeurs limites indiquées au chapitre 8
„Caractéristiques techniques” (page 47).
Toute utilisation du Sunny Mini Central 5000/6000 autre que celle pour laquelle il
est prévu entraînera une expiration des droits à la prestation de garantie.

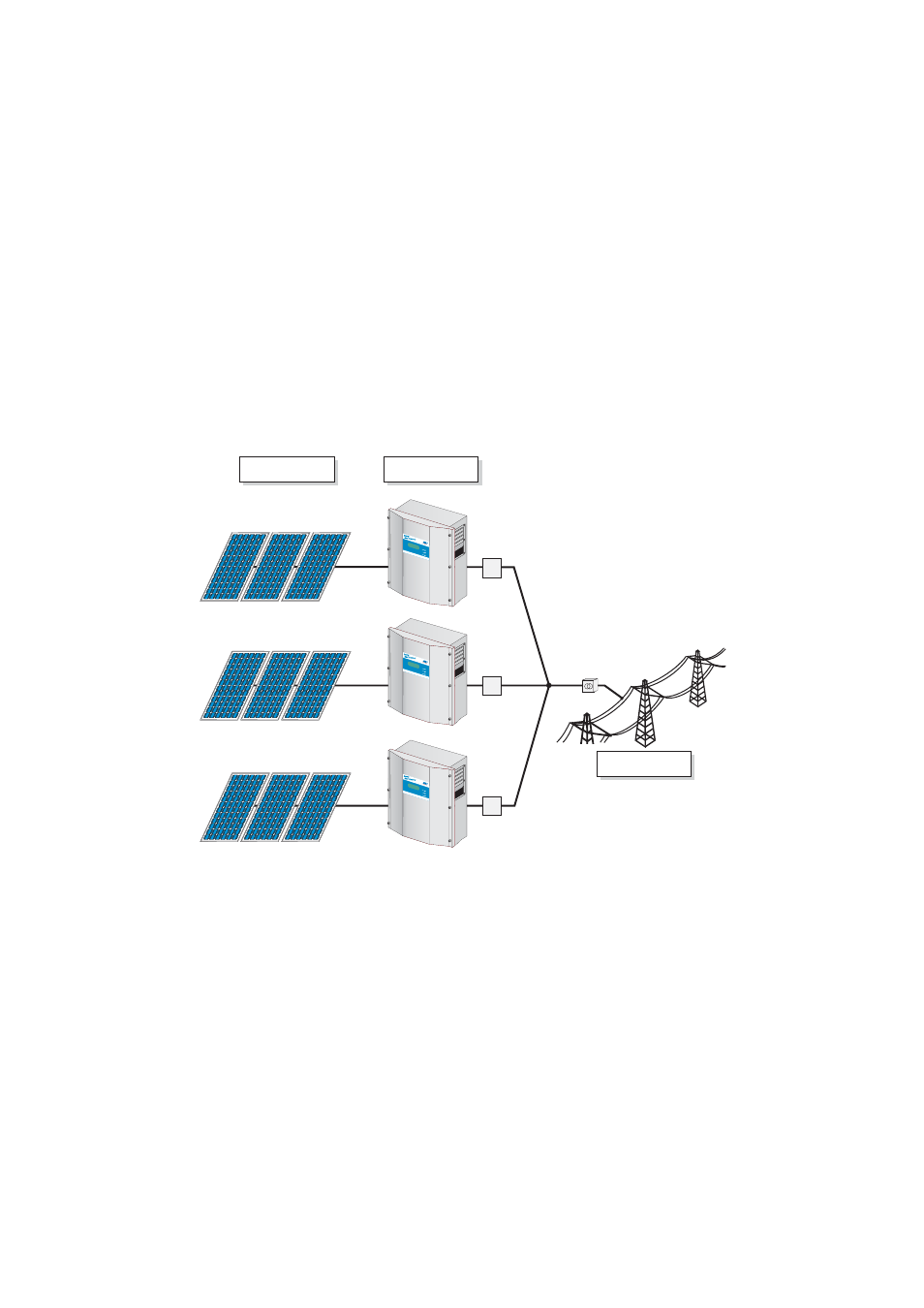

Fig. 3.1: Principe d'une installation solaire couplée au réseau comportant trois Sunny
Mini Central 5000/6000
Panneau
photovoltaïque
Sunny Mini
Central 6000
Réseau public
