SMA Solar Technology AG Raccordement électrique
Instructions d’installation 3/16 SI3324_4248-E-IFR094410

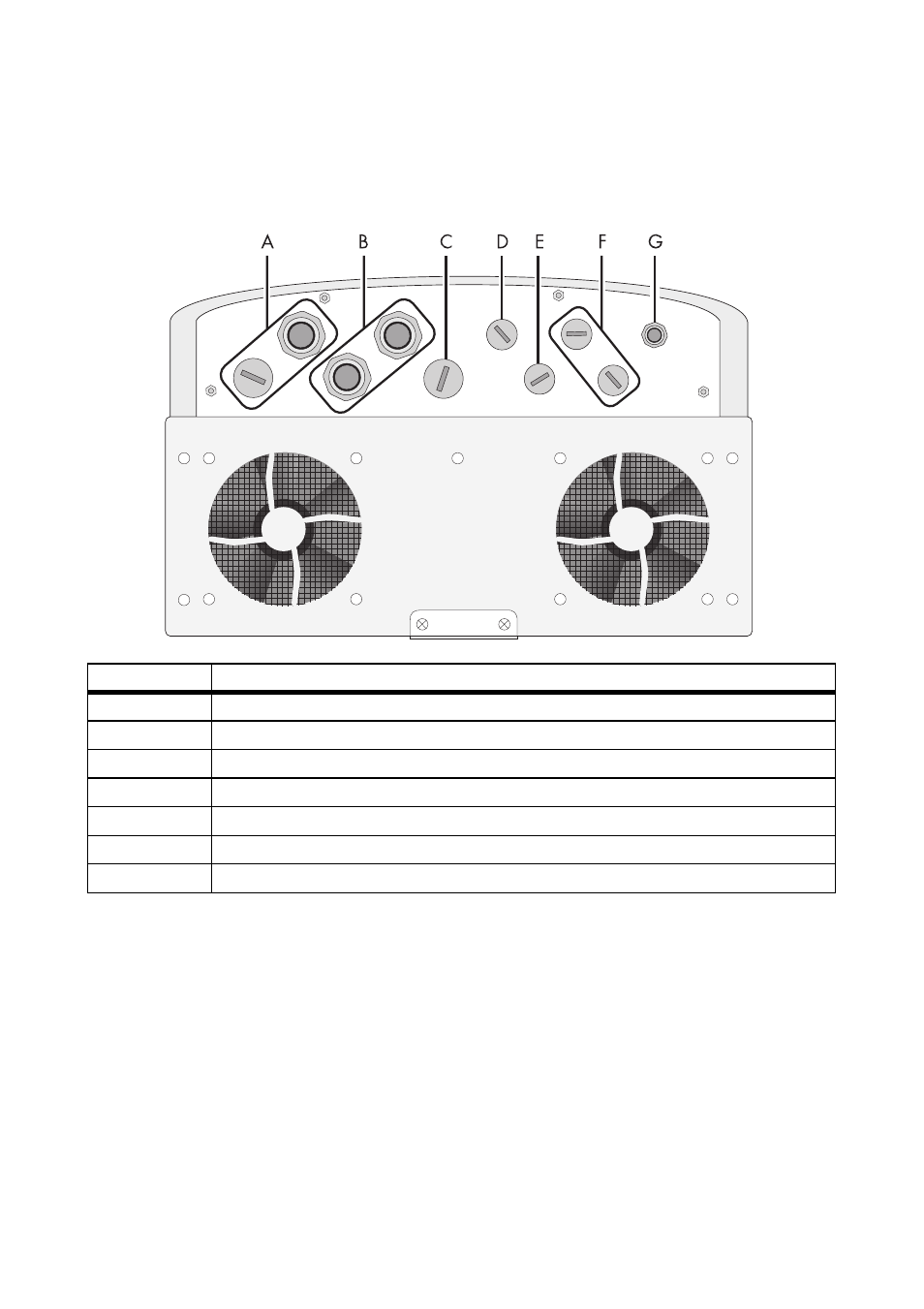

1.2.2 Vue extérieure
Tous les câbles doivent être posés de manière à passer par les passages de câbles prévus sur le
dessous du Sunny Island et raccordés à l'intérieur de ce dernier à l'aide des raccords appropriés.
.
Presse-étoupe à filetage métrique
Utilisez les presse-étoupes à filetage métrique et posez les câbles AC conformément aux normes dans
le boîtier du Sunny Island. Un presse-étoupe à filetage métrique assure un montage des câbles
étanche à l'eau et à la poussière dans le boîtier et fait par ailleurs office de décharge de traction pour
le câble du raccord.
Les presse-étoupes et joints de passage de câbles garantissent l'indice de protection IP30 si le
montage est correctement effectué.
Objet Description
A Raccordement DC (négatif)
B Raccordement DC (positif)
C Sortie AC (réseau en îlotage)
D Sortie AC (générateur ou réseau)
E Mise à la terre
F bornes de connexion supplémentaires (p. ex. communication, relais de commande)
G Sonde de courant de la batterie
