SMA Solar Technology AG Raccordement électrique
Instructions d’installation 2/16 SI3324_4248-E-IFR094410
1.2 Aperçu de la zone de raccordement
1.2.1 Vue intérieure

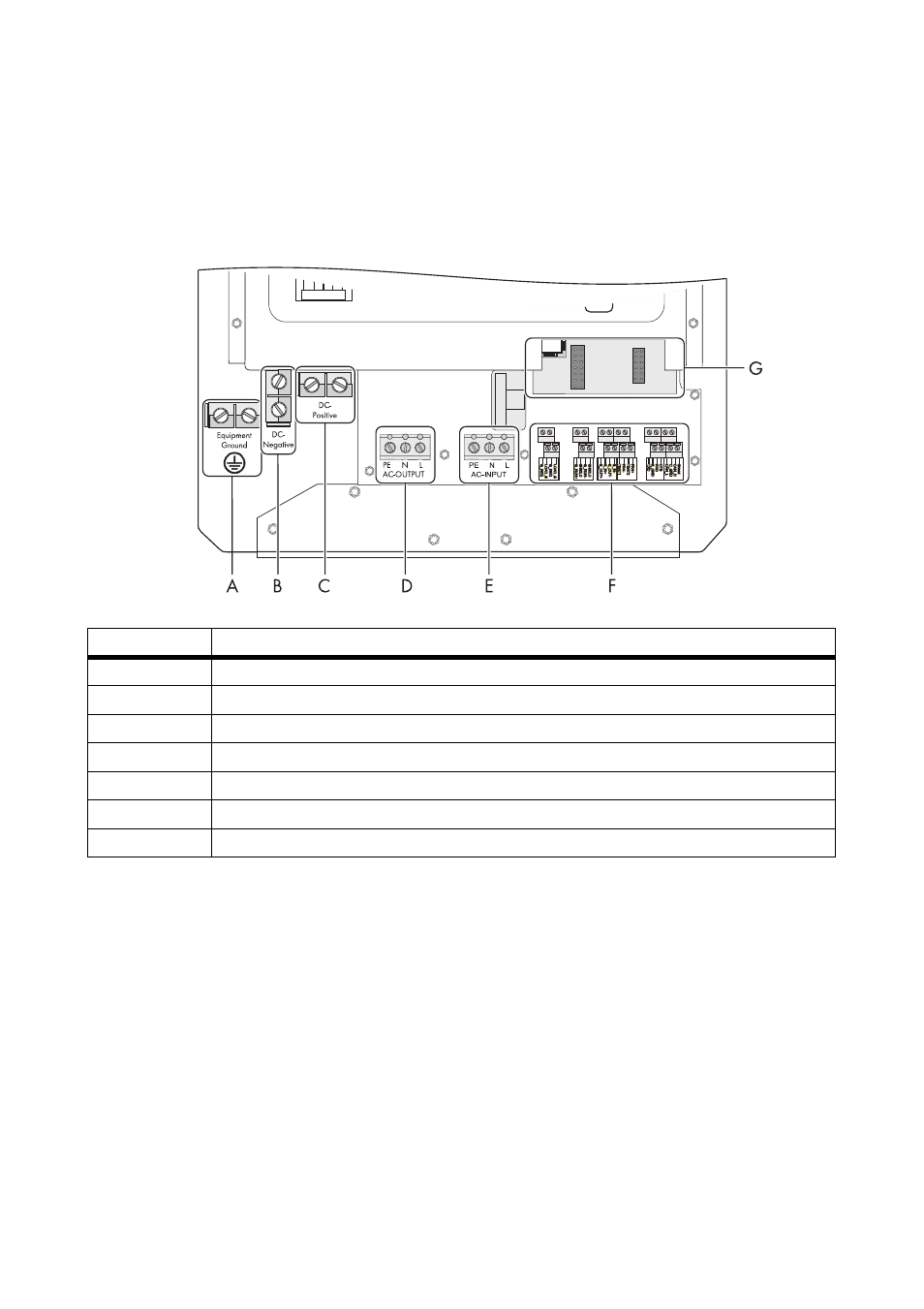

La figure suivante offre un aperçu de tous les raccordements du Sunny Island :
Passages de câbles sur le Sunny Island
Tous les câbles doivent être posés de manière à passer par les passages de câbles prévus sur le
dessous du Sunny Island et raccordés à l'intérieur de ce dernier à l'aide des raccords appropriés.
Objet Description
A Mise à la terre (DC et AC)
B Raccordement DC (négatif)
C Raccordement DC (positif)
D Sortie AC (réseau en îlotage)
E Entrée AC (générateur ou réseau)
F bornes de connexion supplémentaires (p. ex. communication, relais de commande)
G Port interface pour Piggy-Back
