5 Raccordement électrique SMA Solar Technology AG
20 Ukonstanter-IFR103610 Instructions d’installation
5.5 Raccorder les câbles au Sunny Central
Vue d'ensemble de la zone de raccordement dans le Sunny Central

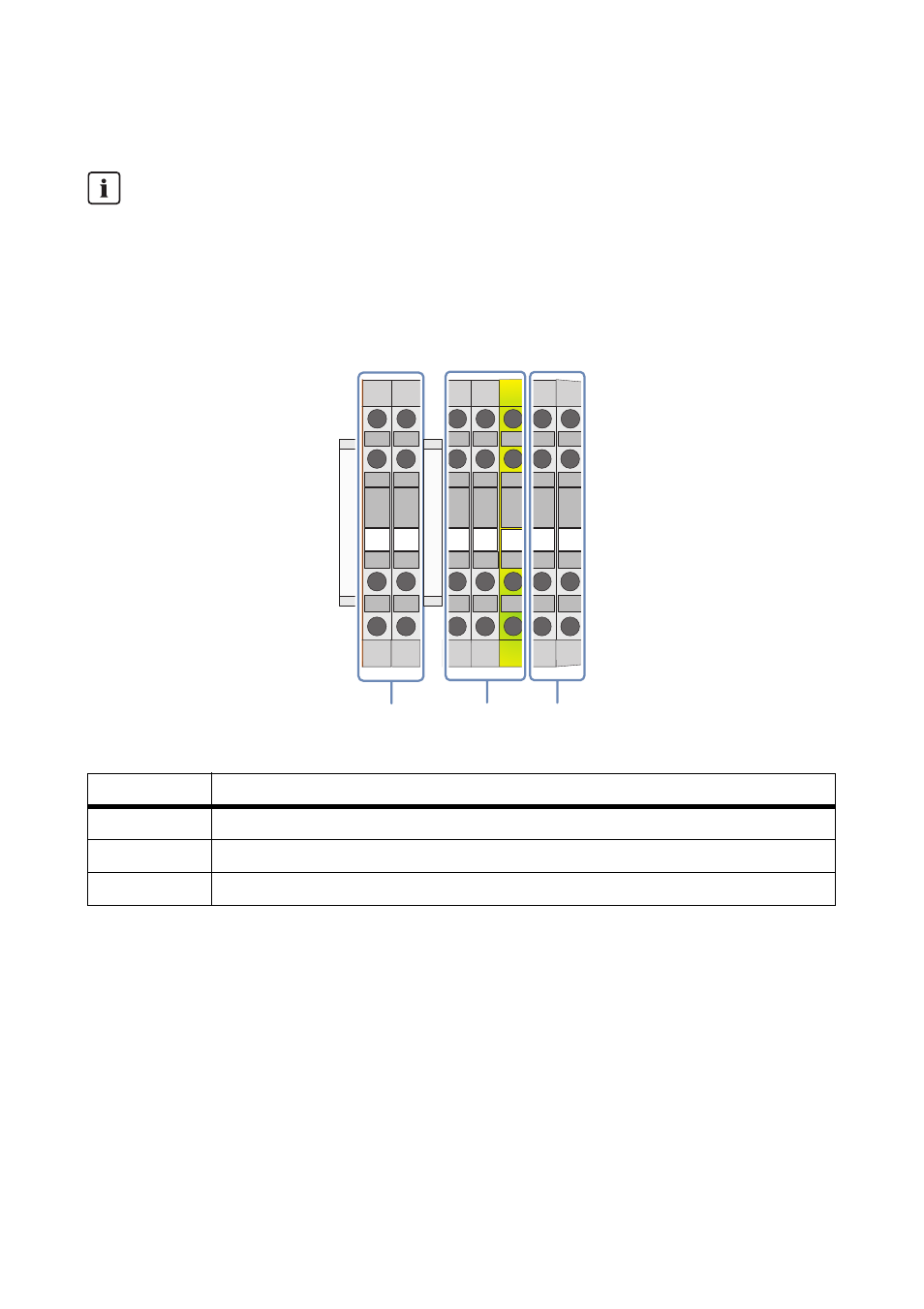

Figure 10: Bornes de raccordement dans le Sunny Central, exemples des options 2/0 et 5/5
Raccordement aux bornes
• Toutes les bornes de raccordement non utilisées doivent être serrées.
• Dénudez les câbles sur 5 mm.
• Pour raccorder les câbles aux bornes, respectez les couples de serrage suivants :
Schéma électrique
Utilisez impérativement le schéma électrique du Sunny Central pour le raccordement
électrique. Grâce à l'étiquetage du matériel électrique, il est possible de déterminer la position
exacte des bornes.
Objet Description
A Contrôle de la température
B Circuit 230 V
C Circuit 415 V
M3 0,6 … 0,8 Nm
M4 1,5 … 1,8 Nm
M6 3,2 … 3,7 Nm
5 4 3 2 1 2 1
A C B
Z120
-X
120
Z121
-X
121
