SMA Solar Technology AG 5 Raccordement électrique
Instructions d’installation Ukonstanter-IFR103610 15
• Remplacez ce disjoncteur par un disjoncteur correspondant de type D.
5.3 Introduction des câbles
Câbles requis :
☐ Câble 2 x 1,5 mm
2
pour le contrôle de la température
☐ Câble 3 x 4 mm
2
pour le circuit 230 V, longueur maximum : 7 m
☐ Câble 2 x 4 mm
2
pour le circuit 415 V
☐ Câble de terre 1 x 4 mm
2
pour le boîtier

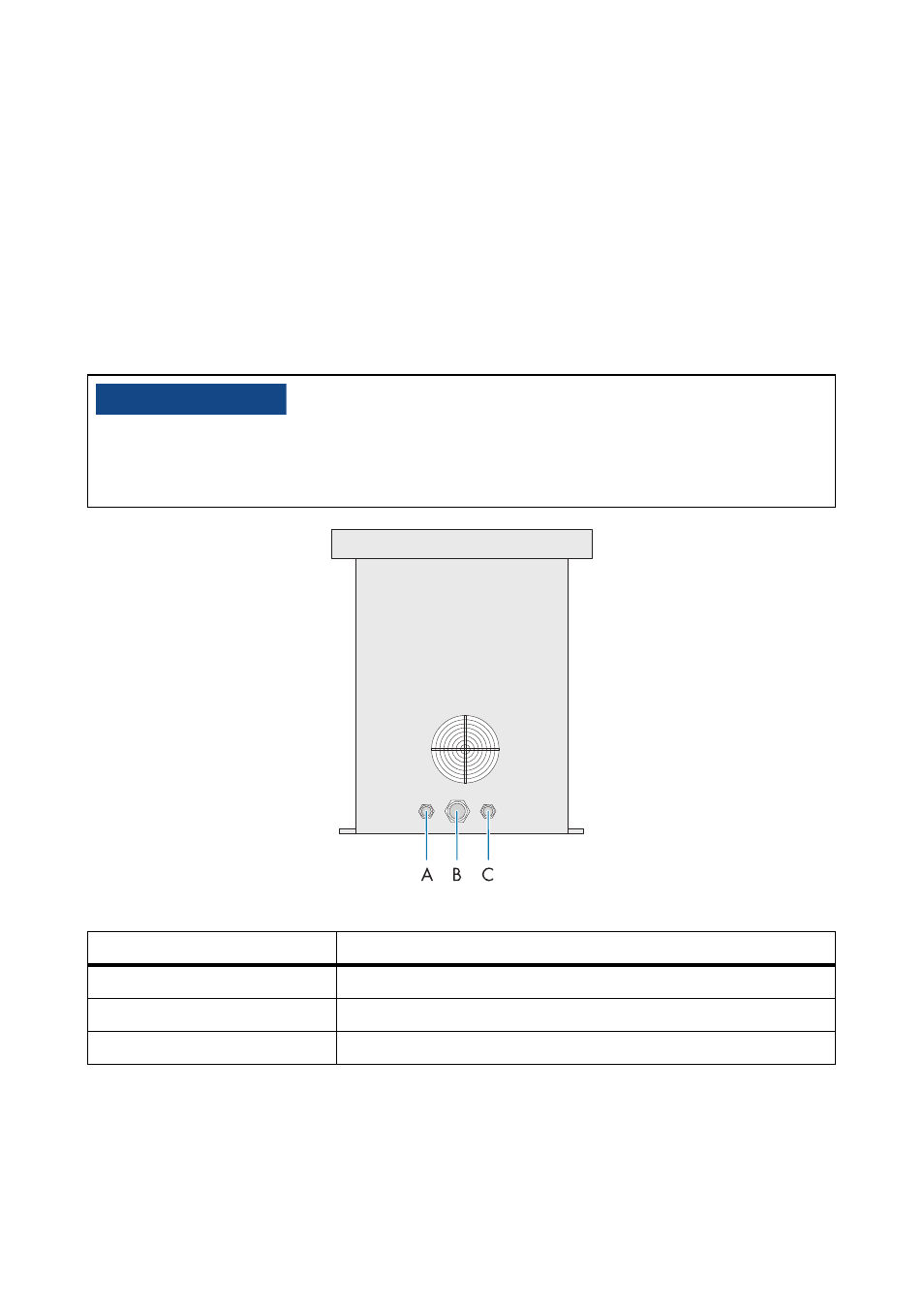

Figure 8: Presse-étoupes sur la face latérale
136%&/$&
Claquage électrique le long de la surface d'isolation des câbles
• Utilisez des canaux de câble séparés pour le circuit 230 V et pour le circuit 415 V afin de
garantir une isolation suffisante entre les deux circuits.
Position Désignation
A Presse-étoupe pour le contrôle de la température
B Presse-étoupe pour le circuit 415 V et le câble de terre
C Presse-étoupe pour le circuit 230 V
