SMA Solar Technology AG 4 Sunny Central Control
Instructions d‘emploi SC4-63HE-BE-BFR103280 41
4. Appuyez sur la touche [ENTER].
☑ Le rapport d'essai est envoyé.

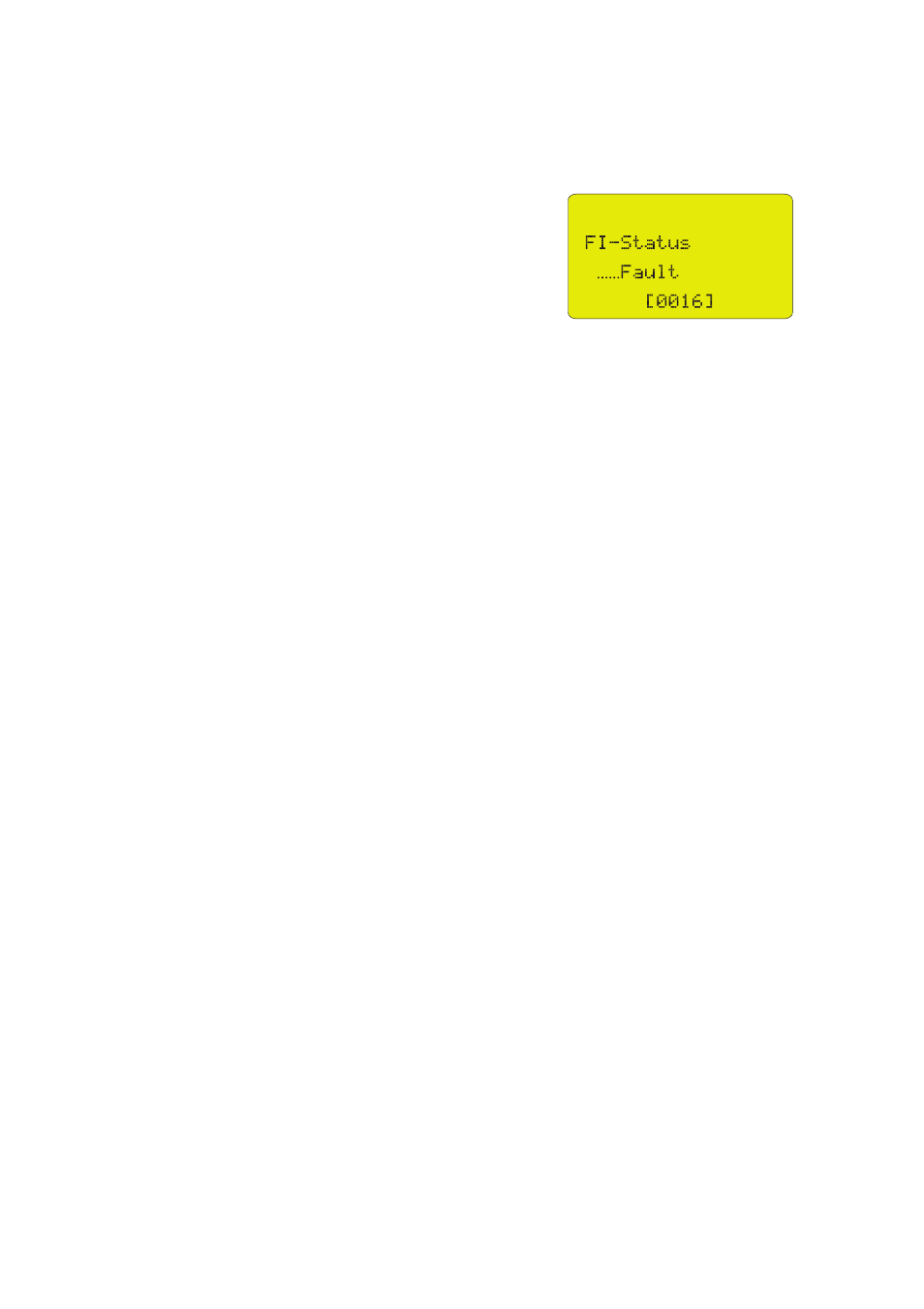

✖ L'erreur 0016 apparaît-elle à l'écran ?
Le rapport d'essai n'a pas pu être envoyé.
• La signification du code d'erreur figurant à la
dernière ligne est décrite dans le manuel
d'utilisation de NET Piggy-Back.
4.6 Capteurs analogiques et signaux externes
4.6.1 Calcul de l'amplification et du décalage (offset) des capteurs
externes
Pour que les capteurs externes fournissent des résultats de mesure corrects, il est impératif de calculer
auparavant l'amplification et de décalage de chaque capteur.
Amplification
L'amplification résulte de la division de la plage de valeurs à afficher par la plage de mesure :
Amplification = plage de valeurs à afficher/plage de mesure
Décalage
Le décalage est la différence entre la limite de la plage de valeurs inférieure et le produit du facteur
d'amplification par la limite inférieure de la plage de mesure.
Décalage = plage de valeurs inférieure – (facteur d'amplification x plage de mesure inférieure)
Calcul
La valeur de mesure M est mesurée dans la plage de mesure Mu à Mo
La valeur W comprise dans la plage de valeurs Wu à Wo doit être affichée
Explication des abréviations utilisées
Amplification : V = (Wo – Wu) / (Mo –Mu)
Décalage : O = Wu – (V x Mu)
Affichage sur le Sunny Central Control : W = (V x M) + O
M valeur de mesure Mo plage de mesure supérieure
Mu plage de mesure inférieure O décalage
V amplification W valeur
Wo plage de valeurs supérieure Wu plage de valeurs inférieure
