3 Description du produit
SMA Solar Technology AG
26
SC4-63HE-BE-BFR103280
Instructions d‘emploi
Dans le cas d'une mise à la terre par résistance, l'isolation est surveillée par mesure de la tension entre
le pôle mis à la terre et le conducteur de protection. Pour ce faire, le logiciel analyse la tension DC
« V
PV
+ contre PE » (mise à la terre au pôle positif) ou « V
PV
‒ contre PE » (mise à la terre au pôle
négatif).
Si la tension mesurée dépasse un seuil défini, la mise à la terre du champ photovoltaïque est annulée
et le courant de défaut est interrompu. La valeur du seuil est réglable.
En cas d'erreur de mise à la terre par résistance, l'isolation doit être vérifiée par une personne qualifiée
en électricité et réparée le cas échéant. L'isolation protectrice doit être réactivée par actionnement de
la touche Reset qui se trouve dans l'appareil.
3.8.5 Contrôleur d'isolation
Le contrôleur d'isolation surveille la résistance d'isolation de l'onduleur. L'utilisateur peut adapter la
surveillance aux panneaux photovoltaïques utilisés.

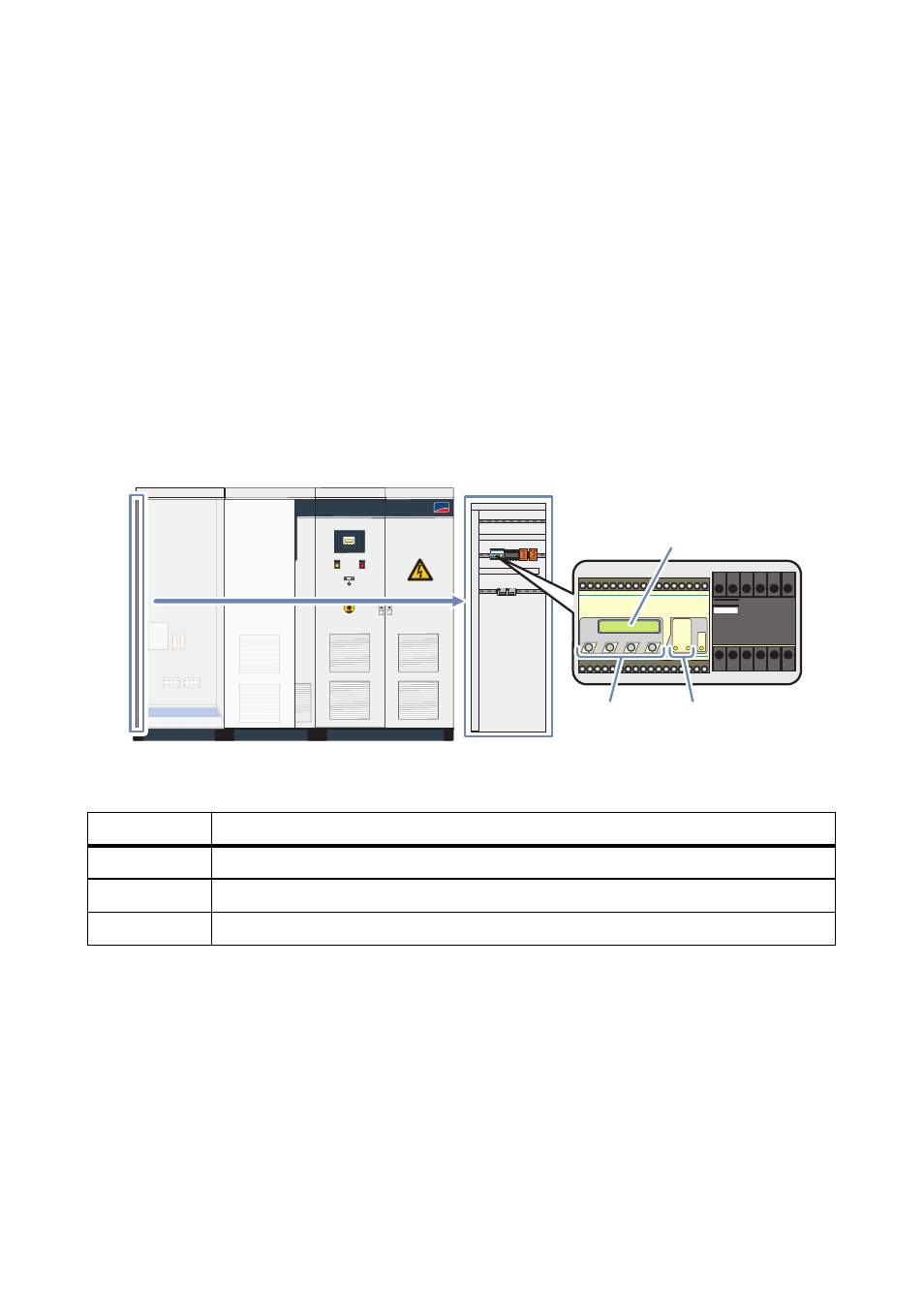

Figure 11: Surveillance d'isolation ISO-PV-3 dans Sunny Central
Le contrôleur d'isolation intègre un circuit de mesure et un relais avec contact inverseur.
La surveillance d'isolation est raccordée entre la tension photovoltaïque et le conducteur de protection
PE. La présence d'un défaut d'isolation entraîne la fermeture du circuit de mesure. Si le seuil de
réponse ALARM1 n'est pas atteint, le circuit de mesure émet une alerte et la DEL 1 s'allume.
Si le seuil de réponse ALARM2 n'est pas atteint, le circuit de mesure émet un dysfonctionnement et
l'onduleur est désactivé. La DEL 2 est allumée.
Contrôleur d'isolation utilisé
Le contrôleur d'isolation utilisé est l'A-ISOMETER iso-PV de la société Bender GmbH & Co. KG.
Objet
Description
A
Écran
B
Touches de commande
C
Diodes
SMA
INFO
TEST
RESET
MENU
U2-F10
INFO
TEST
RESET
MENU
U2-F10
C
B
A
SUNNY CENTRAL 630HE
